Punte in metallo duro per ottone senza piombo,
alluminio, rame e altri metalli non ferrosi
Con CrazyDrill Non-Ferrous NN/NK, Mikron Tool offre due tipi di punte esclusive per la foratura di metalli non ferrosi fino a 12 x d, in una gamma di diametri che va da 0.2 mm a 6.35 mm (da .008" a .250", disponibili anche in frazioni di pollice).
- La punta CrazyDrill Non-Ferrous tipo NK (8 x d / 12 x d) è dotata di canali di lubro-refrigerazione interna; è disponibile in una gamma di diametri da 0.2 mm a 2.0 mm (da .008” a .079”, anche in frazioni di pollice) e non è adatta alla riaffilatura.
- CrazyDrill Non-Ferrous tipo NN per la foratura con adduzione di refrigerante esterna. Questa versione è disponibile:
- 8 x d e 12 x d con una gamma di diametri da 0.2 mm a 2.0 mm (da .008” a .079”, anche in frazioni di pollice) e non è adatta alla riaffilatura.
- 5 x d con un intervallo di diametri compreso tra 2.0 mm e 6.35 mm (da .079” a .250”, anche in frazioni di pollice); è adatta alla riaffilatura.
Quando si lavorano materiali difficili come l’ottone senza piombo, l’alluminio, il rame e altre leghe non ferrose, queste nuove punte specifiche di Mikron Tool offrono una precisione senza pari. Progettate con una geometria rivoluzionaria che definisce un nuovo standard di riferimento nel settore, queste punte ad alte prestazioni prolungano significativamente la durata dell’utensile e aumentano gli avanzamenti di foratura e gli step fino a 6 x d rispetto alle alternative standard presenti sul mercato.
Strategie ottimizzate di foratura pilota
Per ottenere la precisione di posizionamento è necessaria la giusta preparazione. A seconda della profondità di foratura e delle condizioni della superficie, Mikron Tool raccomanda le seguenti configurazioni specifiche:
- Per profondità di foratura fino a 8 x d: CrazyDrill Non-Ferrous può essere utilizzata direttamente su superfici piane e uniformi senza necessità di centraggio preliminare o fori pilota.
- Per superfici irregolari o ruvide: per garantire la stabilità, si consiglia di utilizzare la punta pilota CrazyDrill Pilot SST-Inox o la punta di centraggio CrazyDrill Twicenter, entrambe dotate di raffreddamento interno.
- Per fori profondi fino a 12 x d: preparare il flusso di lavoro senza intoppi utilizzando la punta pilota CrazyDrill Pilot SST-Inox con raffreddamento integrato come soluzione pilota ideale.
- Per superfici angolate o inclinate: CrazyDrill Crosspilot è la punta pilota specializzata ideale per profondità di 5 x d, 8 × d e 12 × d.

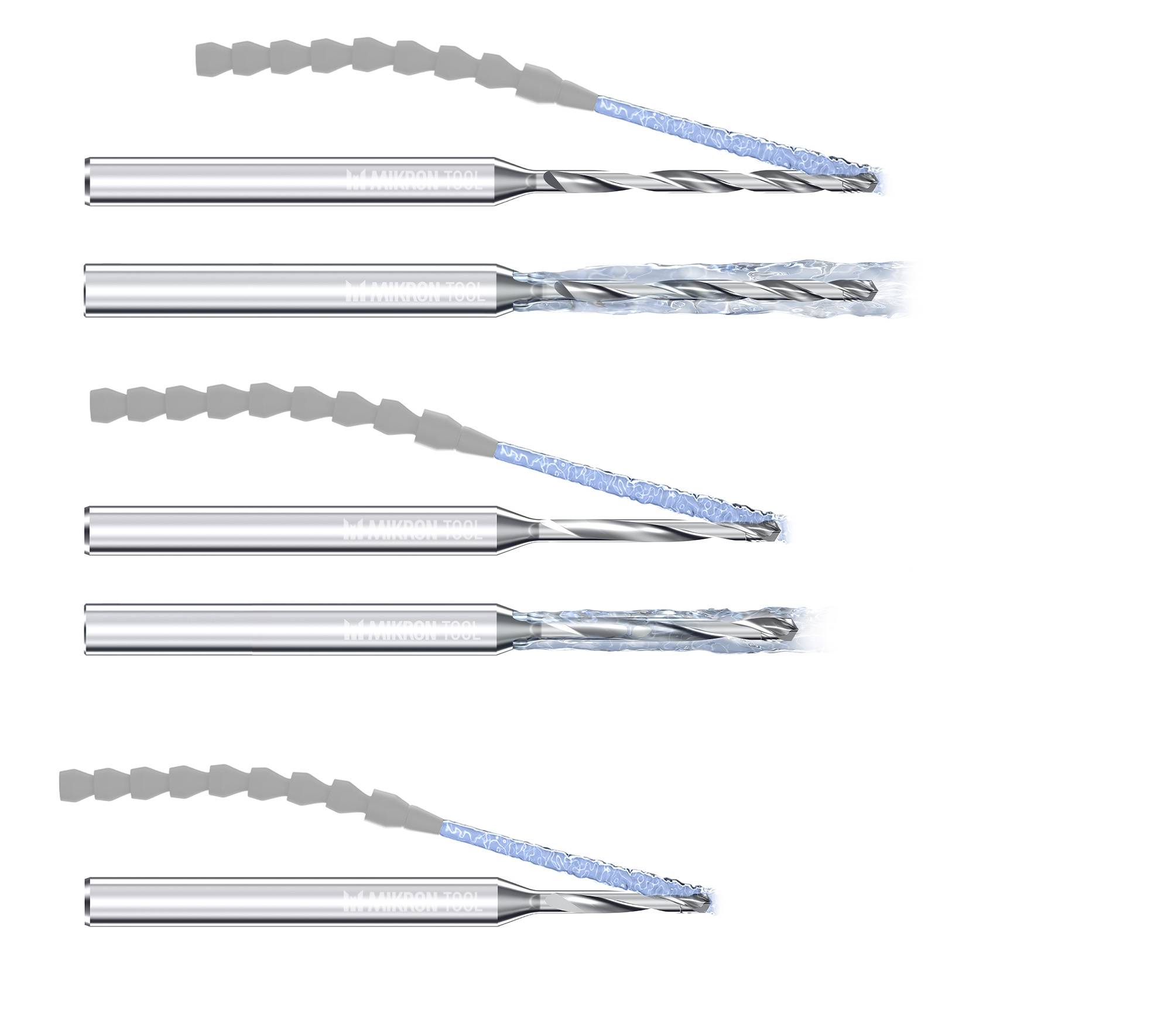

CrazyDrill Non-Ferrous:
innovazione di nuova generazione nella micro-foratura
La serie CrazyDrill Non-Ferrous rappresenta un importante balzo tecnologico in avanti per la micro-foratura ad alta affidabilità delle leghe non ferrose, a partire da micro-diametri di appena 0.2 mm (.008”).
Progettata per garantire la massima stabilità
Realizzata con un solido gambo in carburo di tungsteno, questa micro-punta elimina le vibrazioni per garantire cicli di lavorazione altamente stabili. Il substrato in metallo duro brevettato è stato sviluppato specificamente per applicazioni su metalli non ferrosi, vantando un’eccezionale tenacità alla frattura, una resistenza alla flessione superiore e la massima resistenza agli shock termici. È la risposta definitiva alle rigorose esigenze di produzione di rame, alluminio e leghe di ottone senza piombo.
Geometria rivoluzionaria per un controllo superiore del truciolo
Questa punta si discosta dagli standard convenzionali del mercato grazie a una serie di innovazioni progettuali proprietarie:
Design avanzato della punta: una sezione della punta lucidata, combinata con uno spessore del tagliente trasversale ridotto al minimo, riduce la forza di avanzamento, migliora le capacità di autocentraggio e trasforma i materiali che tendono a formare trucioli lunghi in trucioli più corti e maneggevoli, prevenendo efficacemente la scheggiatura dei taglienti.
Riduzione dell’attrito: la geometria ottimizzata della punta riduce al minimo la coppia ed elimina il rischio di inceppamento dell’utensile durante il processo di foratura.
Tecnologia brevettata delle gole degressive
L’efficiente evacuazione dei trucioli è garantita da un’esclusiva gola elicoidale degressiva brevettata, suddivisa in due zone distinte:
- Zona con angolo di elica maggiore: progettata per una formazione immediata ed efficiente dei trucioli.
- Zona con angolo di elica inferiore: ottimizzata per la rottura dei trucioli e per un’evacuazione fluida e senza attrito dei trucioli dal foro.
Grazie alla combinazione di queste caratteristiche avanzate, i produttori beneficiano di una durata dell’utensile notevolmente migliorata, della massima affidabilità del processo e di un significativo aumento della produttività complessiva.
Nuovo rivestimento
Il nuovo rivestimento a base ceramica TDP riduce al minimo l’adesione grazie alla sua superficie liscia e, in combinazione con la geometria di taglio ottimizzata, consente un flusso dei trucioli migliorato e condizioni di taglio più stabili. Di conseguenza, si evitano anche i problemi di adesione sul tagliente, che si verificano comunemente durante la foratura di queste leghe.
Le caratteristiche principali del rivestimento a base ceramica includono:
- Durezza di 4000 HV
- Eccellente resistenza all’usura
- Ridotta generazione di calore
- Prevenzione dell’adesione del materiale sul tagliente
- Basso coefficiente di attrito (≤ 0,15)
CrazyDrill Non-Ferrous NK con alimentazione interna del refrigerante
La versione CrazyDrill Non-Ferrous NK è progettata per la foratura ad alte prestazioni nei materiali non ferrosi e dispone di un sistema integrato di raffreddamento attraverso l’utensile. Da tre a quattro canali di refrigerante attraversano il gambo dell’utensile, convogliando il refrigerante direttamente nella zona di taglio.
Questo flusso mirato di refrigerante aiuta a controllare la generazione di calore, favorisce l’evacuazione affidabile dei trucioli dalle gole a spirale e contribuisce a prolungare la durata dell’utensile. Grazie all’efficiente sistema di raffreddamento integrato, è possibile eseguire forature con passi di foratura più profondi rispetto alla versione con raffreddamento esterno CrazyDrill Non-Ferrous NN.
Per garantire la massima produttività e affidabilità del processo, Mikron Tool raccomanda la variante NK ogni volta che è possibile la lubro-refrigerazione interna.
La vostra CrazyDrill Non-Ferrous personalizzata
Mikron Tool offre anche versioni personalizzate di CrazyDrill Non-Ferrous:
- Punte con rotazione antioraria
- Punte con diametri e lunghezze variabili nell’ambito della gamma standard
Hai bisogno di ulteriori informazioni sulle nostre possibilità? Contattaci qui.
