Vollhartmetallbohrer für bleifreies Messing,
Aluminium, Kupfer und andere Nichteisenmetalle

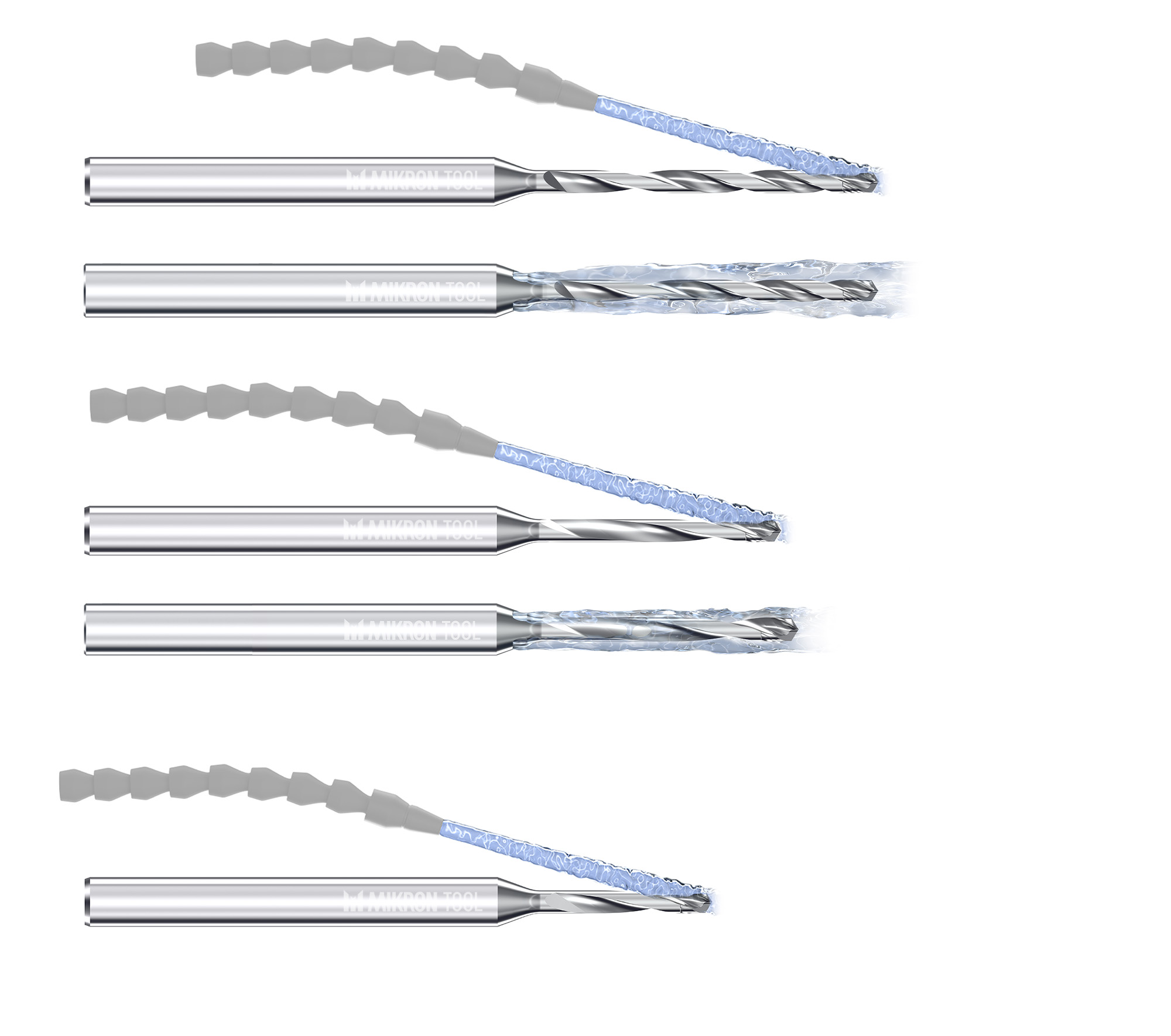

Mit CrazyDrill Non-Ferrous NN/NK bietet Mikron Tool zwei exklusive Bohrertypen für das Bohren von Nichteisenmetallen bis zu 12 x d im Durchmesserbereich von 0.2 mm bis 6.35 mm an (.008” - .250”, Zwischenabmessungen in Zoll verfügbar).
- CrazyDrill Non-Ferrous Typ NK (8 x d / 12 x d) verfügt über integrierte Kühlkanäle durch den Schaft, ist im Durchmesserbereich von 0.2 mm bis 2.0 mm (.008“ bis .079“, Zwischenabmessungen in Zoll verfügbar) erhältlich und nicht zum Nachschleifen geeignet.
- CrazyDrill Non-Ferrous Typ NN zum Bohren mit externer Kühlmittelzufuhr. Diese Ausführung ist erhältlich:
- 8 x d und 12 x d im Durchmesserbereich von 0.2 mm bis 2.0 mm (.008“ bis .079“, Zwischenabmessungen in Zoll verfügbar) und ist nicht zum Nachschleifen geeignet.
- 5 x d im Durchmesserbereich von 2.0 mm bis 6.35 mm (.079“ bis .250“, Zwischenabmessungen in Zoll verfügbar); sie ist zum Nachschleifen geeignet.
Bei der Bearbeitung anspruchsvoller Werkstoffe wie bleifreiem Messing, Aluminium, Kupfer und anderer Nichteisenlegierungen bieten diese neuen Spezialbohrer von Mikron Tool unübertroffene Präzision. Dank einer revolutionären Geometrie, die neue Maßstäbe setzt, verlängern diese Hochleistungsbohrer die Standzeit erheblich und steigern die Bohrvorschübe sowie -stösse im Vergleich zu handelsüblichen Standardalternativen auf bis zu 6 x d.
Optimierte Pilotbohrstrategien
Um eine hohe Positionsgenauigkeit zu erreichen, ist die richtige Vorbereitung erforderlich. Je nach Bohrtiefe und Oberflächenbeschaffenheit empfiehlt Mikron Tool die folgenden maßgeschneiderten Konfigurationen:
- Für Bohrtiefen bis zu 8 x d: CrazyDrill Non-Ferrous kann direkt auf ebenen, gleichmäßigen Oberflächen ohne vorherige Zentrierung oder Pilotbohrungen eingesetzt werden.
- Bei unregelmäßigen oder rauen Oberflächen: Um Stabilität zu gewährleisten, empfiehlt sich der Einsatz entweder des Pilotbohrers CrazyDrill Pilot SST-Inox oder des Zentrierbohrers CrazyDrill Twicenter, die beide mit Innenkühlung ausgestattet sind.
- Für Tiefbohrungen bis zu 12 x d: Bereiten Sie den Arbeitsablauf nahtlos vor, indem Sie den CrazyDrill Pilot SST-Inox mit integrierter Kühlung als ideale Pilotbohrlösung einsetzen.
- Für schräge oder geneigte Oberflächen: Der CrazyDrill Crosspilot ist der perfekte Spezial-Pilotbohrer für Bohrtiefen von 5 × d, 8 × d und 12 × d.
CrazyDrill Non-Ferrous:
Innovation im Mikrobearbeitungsbereich der nächsten Generation
Die CrazyDrill Non-Ferrous-Serie stellt einen bedeutenden technologischen Fortschritt für das hochzuverlässige Mikrobohren von Nichteisenlegierungen dar, beginnend bei ultrakleinen Durchmessern von nur 0.2 mm (.008”).
Entwickelt für absolute Stabilität
Dank seines massiven Schafts aus Wolframkarbid eliminiert dieser Mikrobohrer Vibrationen und garantiert so äußerst stabile Bearbeitungszyklen. Das firmeneigene Hartmetallsubstrat wurde speziell für Nichteisenanwendungen entwickelt und zeichnet sich durch außergewöhnliche Bruchzähigkeit, überragende Biegefestigkeit und maximale Temperaturwechselbeständigkeit aus. Es ist die ultimative Antwort auf die strengen Fertigungsanforderungen von Kupfer, Aluminium und bleifreien Messinglegierungen.
Revolutionäre Geometrie für hervorragende Spankontrolle
Dieser Spezialbohrer hebt sich durch eine Reihe proprietärer Konstruktionsinnovationen von herkömmlichen Marktstandards ab:
Fortschrittliches Spitzendesign: Ein polierter Spitzenbereich in Kombination mit einer minimierten Querschneide reduziert die Vorschubkraft, verbessert die Selbstzentrierfähigkeit und zerkleinert langspanende Werkstoffe in kürzere, benutzerfreundlichere Späne, wodurch Kantenausbrüche wirksam verhindert werden.
Reibungsreduzierung: Die optimierte Spitzengeometrie minimiert das Drehmoment und verhindert das Verklemmen des Werkzeugs während des Bohrvorgangs.
Patentierte degressive Spiralnut-Technologie
Für einen effizienten Spanabtransport sorgt eine einzigartige, patentierte, degressive spiralförmige Spiralnut, die in zwei unterschiedliche Zonen unterteilt ist:
- Zone mit höherem Spiralwinkel: Entwickelt für eine sofortige und effiziente Spanbildung.
- Zone mit geringerem Steigungswinkel: Optimiert für den Spanbruch und den leichten, reibungsfreien Spanabtransport aus der Bohrung.
Durch die Kombination dieser fortschrittlichen Merkmale profitieren Hersteller von einer drastisch verbesserten Standzeit, maximaler Prozesssicherheit und einer deutlichen Steigerung des gesamten Produktionsdurchsatzes.
Neue Beschichtung
Die neue keramikbasierte TDP-Beschichtung minimiert durch ihre glatte Oberfläche die Spanhaftung und ermöglicht in Kombination mit der optimierten Schneidgeometrie einen verbesserten Spanfluss sowie stabilere Schnittbedingungen. Dadurch werden auch Probleme mit Aufbauschneiden vermieden, die beim Bohren dieser Legierungen häufig auftreten.
Zu den wichtigsten Merkmalen der keramikbasierten Beschichtung gehören:
- Härte von 4000 HV
- Hervorragende Verschleißfestigkeit
- Geringere Wärmeentwicklung
- Verhinderung von Materialanhaftungen an der Schneidkante
- Niedriger Reibungskoeffizient (≤ 0,15)
CrazyDrill Non-Ferrous NK mit interner Kühlmittelzufuhr
Die Ausführung CrazyDrill Non-Ferrous NK ist für das Hochleistungsbohren in Nichteisenwerkstoffen konzipiert und verfügt über eine integrierte Kühlung im Schaft. Drei bis vier Kühlmittelkanäle verlaufen durch den Werkzeugschaft und leiten das Kühlmittel direkt in die Schnittzone.
Dieser gezielte Kühlmittelstrom hilft bei der Kontrolle der Wärmeentwicklung, unterstützt den zuverlässigen Spanabtransport aus der Spiralnut und trägt zu einer längeren Standzeit des Werkzeugs bei. Dank des effizienten integrierten Kühlsystems können Bohrungen mit tieferen Bohrschritten durchgeführt werden als bei der Version CrazyDrill Non-Ferrous NN mit externer Kühlmittelzufuhr.
Für maximale Produktivität und Prozesssicherheit empfiehlt Mikron Tool die NK-Variante, sofern die Maschinenspindel eine Innenkühlung unterstützt.
Ihr maßgeschneiderter CrazyDrill Non-Ferrous
Mikron Tool bietet auch kundenspezifische Ausführungen von CrazyDrill Non-Ferrous an:
- Linksdrehende Bohrer
- Bohrer mit unterschiedlichen Durchmessern und Längen zum Standardprogramm
Benötigen Sie weitere Informationen zu unseren Möglichkeiten? Kontaktieren Sie uns hier.
