CrazyDrill Crosspilot für Bohrungen
auf schrägen, konvexen und konkaven  Oberflächen

Der beschichtete Hartmetallbohrer für Stahl, für rostfreie Materialien, Titan und Nichteisenmetalle (CrazyDrill Crosspilot von Mikron Tool) ist ein einzigartiger Spezialist für  Bohrungen auf schrägen, konvexen und konkaven Oberflächen: Er bringt Pilotbohrungen direkt in Oberflächen an bis zu einem maximalen Neigungswinkel von 60°, was nicht einer Zentrierbohrung DIN entspricht, da auf der Schräge keine Schutzfase angebracht wird.

Damit reduziert der Industriebohrer die bisher notwendigen drei Schritte (Anspiegeln mit Fräser bzw. Fräsen – Zentrieren – Bohren) auf zwei und garantiert gleichzeitig eine höhere Präzision dank der guten Führung. Seine kompakte und stabile Bauweise sorgt für eine gute Positioniergenauigkeit; seine Geometrie ist ausgelegt auf extreme Einsätze. Der Spitzenwinkel von 170° des CrazyDrill Crosspilot ermöglicht ein stabiles Ansetzen des Folgebohrers und verhindert damit einen Schneideckenausbruch. Ab Lager ist der Pilotbohrer lieferbar in Durchmessern von 0.4 mm bis 6.35 mm (.016” bis .250”, Zwischenabmessungen in Zoll verfügbar), passend zum bestehenden CrazyDrill Programm.

Bohrpräzision auf Schrägen mit CrazyDrill Crosspilot

Solange ein Werkzeug im rechten Winkel auf ein Werkstück trifft, ist Zentrieren oder direktes Fertigbohren kein Problem. Gehen die Bohrungen aber quer durch das Teil oder sind die Oberflächen geneigt, wird es schwierig. Die einwirkenden Kräfte erschweren eine präzise Bohrbearbeitung deutlich.

Die Konzeption des Pilotbohrers CrazyDrill Crosspilot erlaubt es, eine Bohrung in einem Winkel bis zu einer maximalen Neigung von ca. 60° zur Oberfläche anzubringen (keine Zentrierbohrung DIN). Durch sein extremes  Anbohren auf Schrägen ersetzt er die sonst notwendige Fräsoperation und könnte deshalb auch als Fräsbohrer für Metall bezeichnet werden. Die drei Schritte „Anspiegeln mit Fräser bzw. Fräsen – Zentrieren – Bohren“ reduzieren sich mit CrazyDrill Crosspilot auf zwei: Pilotbohren - Bohren bzw. Tieflochbohren. Eine höhere Präzision dank der guten Führung wird so garantiert.

Eine Eigenschaft des CrazyDrill Crosspilot ist die kompakte und stabile Konstruktion, welche für die Positioniergenauigkeit sorgt. Der Bohrer mit einem Spitzenwinkel von 170° gibt der Folgebohrung die richtige Führung und verhindert einen Schneideckenausbruch. Beim Einsatz des zum CrazyDrill Crosspilot passenden langen CrazyDrill Bohrers ist zudem am Übergang keine Stufe feststellbar, womit sich sogar eine Nachbearbeitung der Oberfläche erübrigen kann.

Dank all diesen Merkmalen ist CrazyDrill Crosspilot ein wahrer Industriebohrer, der in jedem Industriezweig einsetzbar ist.

Wichtig: abgestimmt auf CrazyDrill Programm

CrazyDrill Crosspilot ist perfekt auf die anderen Produkte der CrazyDrill Linie abgestimmt. Mit einem Durchmesserbereich von 0.4 bis 6.35 mm (.016" bis .250", Zwischenabmessungen in Zoll verfügbar) eignet sich dieser Pilotbohrer hervorragend als Vorbereitung für die tiefen Bohrungen mit CrazyDrill. Die Durchmesser sind bis 4 mm (.157") in Abstufungen von 0.05 mm (.002"), darüber in Abstufungen von 0.1 mm (.004") ab Lager verfügbar. Die Toleranzen (m5) sind so ausgerichtet, dass bei Verwendung von CrazyDrill Bohrern am Übergangspunkt von der Pilotbohrung zur tiefen Bohrung keine messbare Stufe entsteht.

Was bringt dieses spezielle Werkzeug dem Anwender? Es kann dazu verhelfen problemlos tiefe Bohrungen auf Schrägen in verschiedensten Materialien präzise und sicher ausführen, reduziert die Bearbeitung um einen Schritt und spart damit Zeit und Geld.

Ihr persönlicher CrazyDrill Crosspilot

Mikron Tool bietet CrazyDrill Crosspilot auch in kundenspezifischen Varianten an:

  • Bohrer für gehärteten Stahl: Standardisiert bis 50 HRC, auf Anfrage bis 55 HRC
  • Bohrer linksdrehend
  • Bohrer mit abweichenden Durchmessern und Längen zum Standardprogramm

Mehr Informationen zu unseren Möglichkeiten? Klicken Sie hier.

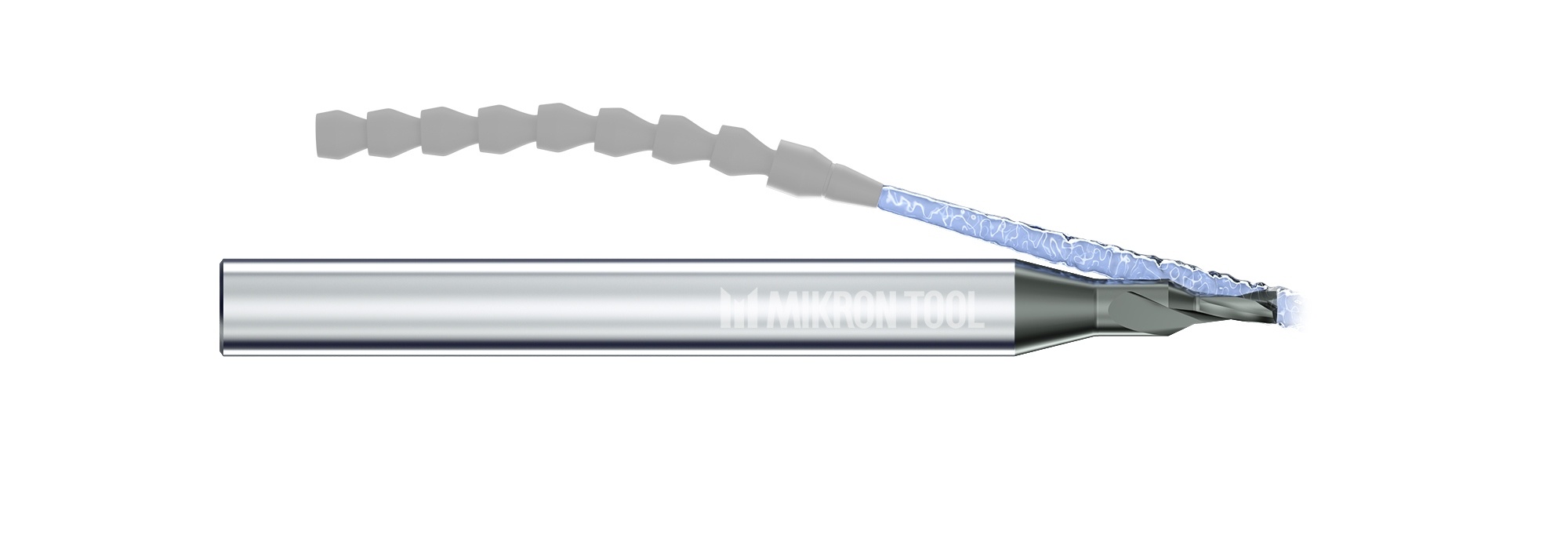

MikronTool-Description-CrazyDrill-Crosspilot

CrazyDrill Crosspilot Video

Präzises und schnelles Kurzbohren bis 2 x d
auf schrägen, konvexen und konkaven Oberflächen
