Forets en carbure monobloc pour le laiton sans plomb,
l’aluminium, le cuivre et d’autres métaux non ferreux

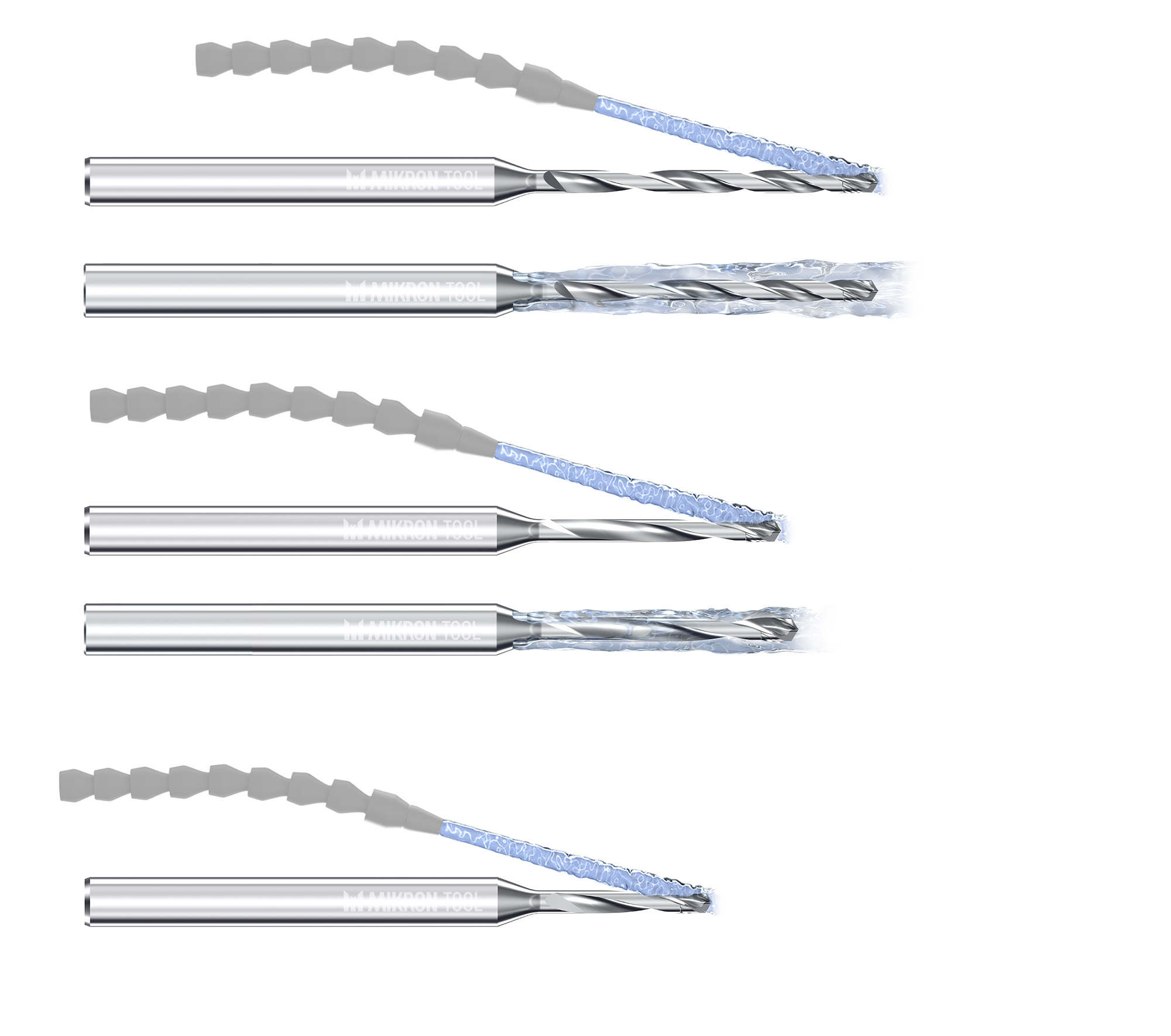

Avec CrazyDrill Non-Ferrous NN/NK, Mikron Tool propose deux types de forets exclusifs pour le perçage de métaux non ferreux jusqu’à 12 x d, dans une gamme de diamètres allant de 0.2 mm à 6.35 mm (.008” - .250”, fractions de pouce disponibles).
- Le CrazyDrill Non-Ferrous de type NK (8 x d / 12 x d) est doté de canaux de refroidissement internes traversant la queue ; il est disponible dans une gamme de diamètres allant de 0.2 mm à 2.0 mm (.008” à .079”, fractions de pouce disponibles) et ne peut pas être réaffûté.
- Le CrazyDrill Non-Ferrous de type NN est destiné au perçage avec alimentation externe en liquide de refroidissement. Cette version est disponible :
- 8 x d et 12 x d, avec une gamme de diamètres allant de 0.2 mm à 2.0 mm (.008” à .079”, fractional inches available) ; elle ne peut pas être réaffûtée.
- 5 x d avec une gamme de diamètres allant de 2.0 mm à 6.35 mm (.079" à .250", fractional inches available) ; elle est adaptée au réaffûtage.
Lorsqu’il s’agit d’usiner des matériaux difficiles tels que le laiton sans plomb, l’aluminium, le cuivre et d’autres alliages non ferreux, ces nouveaux forets spécialisés de Mikron Tool offrent une précision inégalée. Conçus avec une géométrie révolutionnaire qui établit une nouvelle référence dans le secteur, ces forets haute performance prolongent considérablement la durée de vie de l’outil et augmentent les avances et passes de perçage jusqu’à 6 x d par rapport aux alternatives standard du marché.
Stratégies de perçage pilote optimisées
Pour obtenir une précision de positionnement optimale, une préparation adéquate est indispensable. En fonction de la profondeur de perçage et des conditions de surface, Mikron Tool recommande les configurations sur mesure suivantes :
- Pour des profondeurs de perçage allant jusqu’à 8 x d : le CrazyDrill Non-Ferrous peut être utilisé directement sur des surfaces planes et uniformes, sans centrage préalable ni perçage pilote.
- Pour les surfaces irrégulières ou rugueuses : afin de garantir la stabilité, il est recommandé d’utiliser soit le foret pilote CrazyDrill Pilot SST-Inox, soit le foret de centrage CrazyDrill Twicenter, tous deux équipés d’un système de refroidissement interne.
- Pour les trous profonds jusqu’à 12 x d : préparez votre processus de travail en toute simplicité en utilisant le CrazyDrill Pilot SST-Inox avec refroidissement intégré comme solution de perçage pilote idéale.
- Pour les surfaces en angle ou inclinées : le CrazyDrill Crosspilot est le foret pilote spécialisé idéal pour des profondeurs de 5 x d, 8 × d et 12 × d.
CrazyDrill Non-Ferrous :
une innovation de nouvelle génération en matière de micro-perçage
La série CrazyDrill Non-Ferrous représente une avancée technologique majeure pour le micro-perçage hautement fiable des alliages non ferreux, dès des diamètres ultra-petits de seulement 0.2 mm (.008”).
Conçu pour une stabilité absolue
Doté d’une queue monobloc en carbure de tungstène, ce micro-foret élimine les vibrations pour garantir des cycles d’usinage extrêmement stables. Le substrat en carbure exclusif a été développé spécifiquement pour les applications non ferreuses ; il offre une ténacité à la rupture exceptionnelle, une résistance à la flexion supérieure et une résistance maximale aux chocs thermiques. Il constitue la réponse ultime aux exigences de fabrication strictes liées au cuivre, à l’aluminium et aux alliages de laiton sans plomb.
Une géométrie révolutionnaire pour un contrôle supérieur des copeaux
Ce foret spécialisé se démarque des normes conventionnelles du marché grâce à une série d’innovations de conception exclusives :
Conception avancée de la pointe : une section de pointe polie, associée à une épaisseur de coupe transversale réduite au minimum, diminue la force d’avance, améliore les capacités d’autocentrage et transforme les matériaux produisant de longs copeaux en copeaux plus courts et plus faciles à évacuer, prévenant ainsi efficacement l’ébréchage des arêtes.
Réduction du frottement : la géométrie optimisée de la pointe minimise le couple et élimine le risque de blocage de l’outil pendant le perçage.
Technologie brevetée de goujure dégressive
L'évacuation efficace des copeaux est assurée par une goujure hélicoïdale dégressive unique et brevetée, divisée en deux zones distinctes :
- Zone à angle d’hélice élevé : conçue pour une formation immédiate et efficace des copeaux.
- Zone à angle d’hélice plus faible : optimisée pour la rupture des copeaux et une évacuation en douceur et sans frottement hors du trou.
Grâce à la combinaison de ces caractéristiques avancées, les fabricants bénéficient d’une durée de vie de l’outil considérablement améliorée, d’une fiabilité maximale du processus et d’une augmentation significative du rendement global de production.
Nouveau revêtement
Le nouveau revêtement à base de céramique TDP minimise l’adhérence grâce à sa surface lisse et, associé à la géométrie de coupe optimisée, il permet un meilleur écoulement des copeaux et des conditions de coupe plus stables. Ainsi, les problèmes d’accumulation de copeaux sur l’arête de coupe, fréquemment rencontrés lors du perçage de ces alliages, sont également évités.
Les principales caractéristiques du revêtement à base de céramique sont les suivantes :
- Dureté de 4 000 HV
- Excellente résistance à l’usure
- Génération de chaleur réduite
- Prévention de l’adhérence de la matière sur l’arête de coupe
- Faible coefficient de frottement (≤ 0,15)
CrazyDrill Non-Ferrous NK avec refroidissement interne
La version CrazyDrill Non-Ferrous NK est conçue pour le perçage haute performance dans les matériaux non ferreux et dispose d’un système de refroidissement intégré à travers l’outil. Trois à quatre canaux de refroidissement traversent la queue de l’outil, acheminant le liquide de refroidissement directement vers la zone de coupe.
Ce flux de liquide de refroidissement ciblé permet de maîtriser la production de chaleur, facilite l'évacuation fiable des copeaux hors de la goujure hélicoïdale et contribue à prolonger la durée de vie de l'outil. Grâce à ce système de refroidissement intégré performant, le perçage peut être réalisé avec des pas de perçage plus profonds par rapport à la version à refroidissement externe CrazyDrill Non-Ferrous NN.
Pour une productivité et une fiabilité de processus maximales, Mikron Tool recommande la variante NK dès lors que la broche de la machine prend en charge le refroidissement par la broche.
Votre CrazyDrill Non-Ferrous sur mesure
Mikron Tool propose également des versions personnalisées de CrazyDrill Non-Ferrous :
- Foret à rotation anti-horaire
- Forets de différents diamètres et longueurs par rapport au programme standard
Vous souhaitez en savoir plus sur nos possibilités ? Contactez-nous ici
