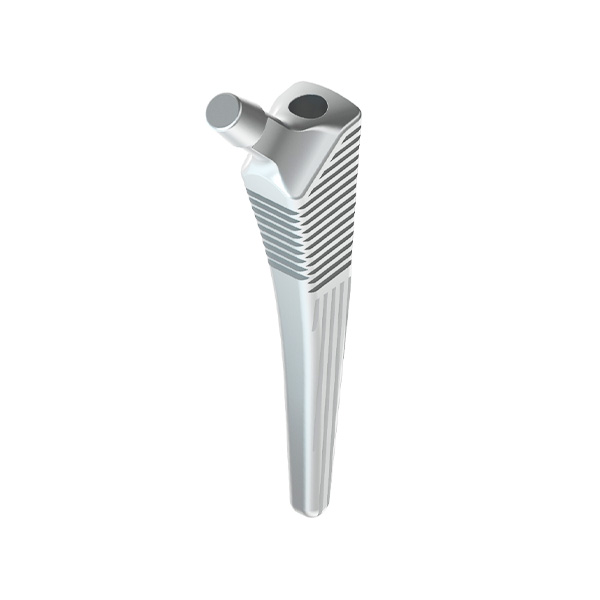

Stelo dell'Anca

Uno stelo dell'anca è più di un semplice pezzo di metallo di grado medico; è un'interfaccia ad alte prestazioni che deve sopravvivere a milioni di cicli di caricamento all'interno del femore umano. Nel mondo della produzione di protesi THR (Sostituzione Totale dell'Anca), raggiungere il perfetto equilibrio tra durabilità strutturale e precisione geometrica è l'obiettivo finale.

Perché la produzione di steli per l'anca è un'ingegneria ad alto rischio

La lavorazione di uno stelo femorale rappresenta una "tempesta perfetta" di ostacoli nella produzione. Per fornire un impianto che garantisca il successo a lungo termine ai pazienti, i produttori devono affrontare tre sfide principali:

1. Geometria biomorfica: Per imitare l'anatomia umana, gli steli richiedono complessi contorni 3D. Ciò richiede percorsi degli utensili stabili e simultanei su più assi.
2. Materiali abrasivi: La maggior parte degli steli è forgiata in Ti-6Al-4V (Titanio) o Cobalto-Cromo (CoCr). Queste leghe sono biocompatibili ma notoriamente difficili da lavorare, a causa della bassa conducibilità termica e degli alti tassi di incrudimento.
3. Tolleranze a livello di micron: le zone di interfaccia non lasciano margine di errore. Una deviazione di pochi micron può portare al fallimento dell'impianto.

Confronto tecnico: Lavorabilità dei materiali

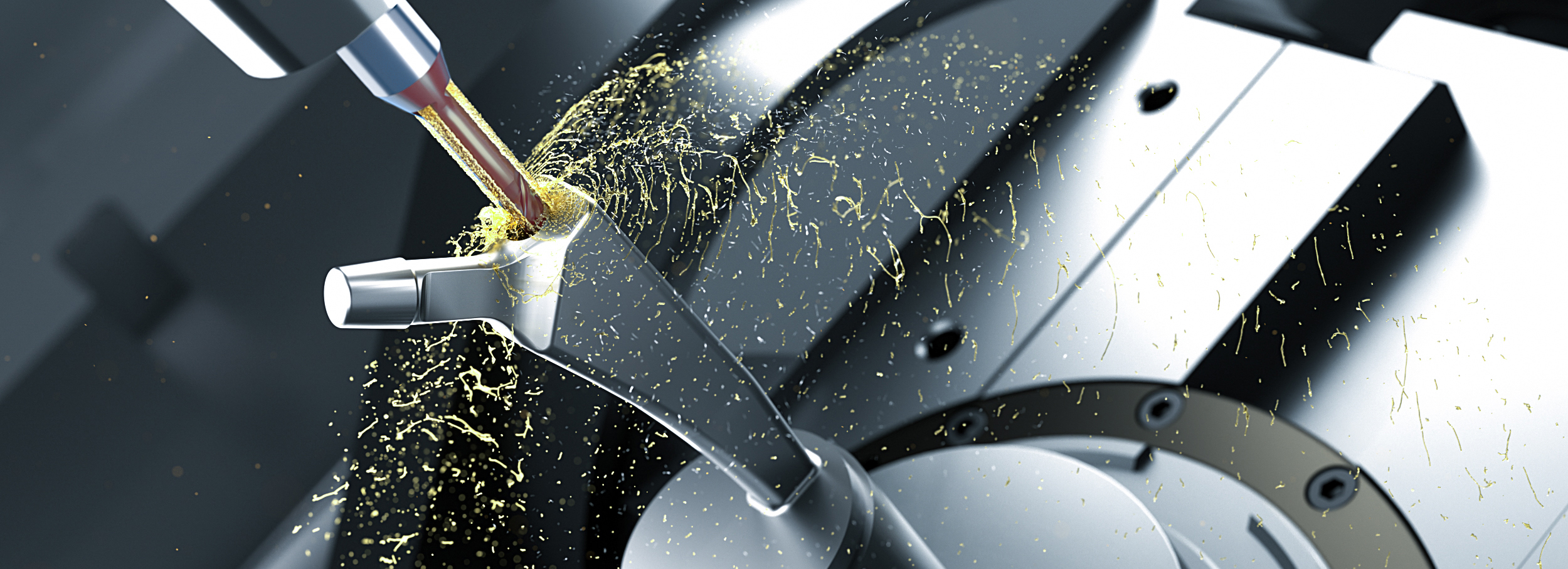

Il flusso di lavoro di precisione: dalla sgrossatura alla finitura

Fase 1: Rimozione di materiali pesanti (sgrossatura)

La fase iniziale parte da un blank. La priorità qui è la rimozione del volume senza indurre stress termico o vibrazioni.

• Strategia: Utilizzare frese ad alte prestazioni che favoriscano la formazione controllata dei trucioli.
• Obiettivo: Stabilire una riserva di stock coerente per le fasi ad alta precisione che seguono.

Fase 2: Raffinamento della Geometria (Semi-Rifinitura)

Affinando lo spessore della parete e smussando le transizioni, assicuriamo che gli utensili di finitura incontrino un ambiente prevedibile. Questo è fondamentale per mantenere l'integrità strutturale del collo dello stelo.

Fase 3: Lavorazione del cono dello stelo femorale (The Morse Taper)

Il taper di Morse è forse la caratteristica più critica di tutto il sistema di protesi dell'anca. Questa connessione tra lo stelo e la testa sferica deve essere impeccabile per prevenire la "corrosione da fretting" (micro-movimenti che degradano il metallo).

Requisito tecnico: La lavorazione del cono dello stelo femorale deve raggiungere una rettilineità assoluta, una precisione angolare estrema e superfici strettamente definite. Le frese coniche profilate con microgeometrie definite minimizzano la pressione di taglio per prevenire la flessione durante questo passaggio finale ad alta precisione e per ottenere il profilo superficiale desiderato.

Fase 4: Finitura Funzionale della Superficie

La consistenza finale dello stelo determina come interagirà con ossa o cemento. Che lo stelo richieda una finitura ad alta lucidatura o una specifica rugosità per il rivestimento, il substrato lavorato deve essere molto preciso.

• Vantaggio: un controllo preciso dell'integrità superficiale migliora la resistenza alla fatica e garantisce che l'impianto duri decenni.

Aumentare l'efficienza nella produzione di protesi femorali

Nel panorama competitivo odierno, la precisione non basta: serve la capacità produttiva. Le nostre piattaforme di utensili specializzate sono progettate per integrarsi in celle CNC automatizzate, offrendo:

• Tempi di ciclo ridotti: rimozione più rapida del materiale in Ti e CoCr.
• Vita Prevedibile degli Utensili: Essenziale per la produzione a luci spente e la scalabilità della produzione.
• Prontezza normativa: Processi convalidati che soddisfano i rigorosi requisiti dell'audit dei dispositivi medici.
