Entwicklung der biomechanischen Verankerung: Bearbeitung von Hüftschäften

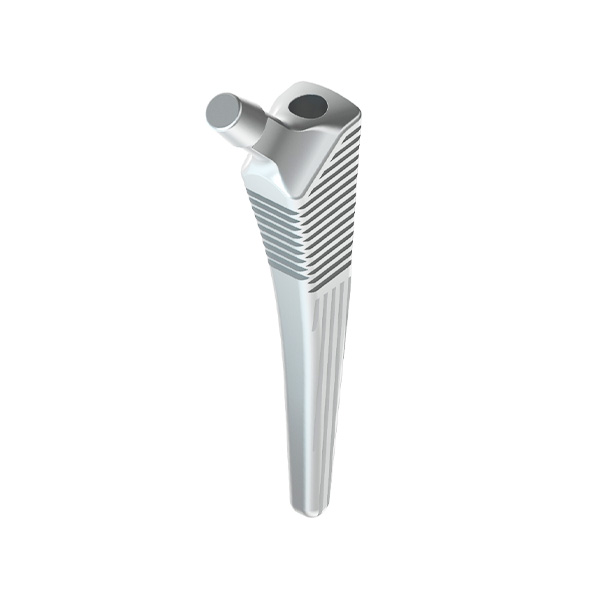

Ein Hüftschaft ist mehr als nur ein Stück Metall in medizinischer Qualität; er ist eine Hochleistungsschnittstelle, die Millionen von Belastungszyklen im menschlichen Oberschenkelknochen standhalten muss. In der Welt der THE-Produktion (Totaler Hüftgelenkersatz) ist das Erreichen der perfekten Balance zwischen struktureller Haltbarkeit und geometrischer Genauigkeit das oberste Ziel.
Warum die Herstellung von Hüftschäften eine hochkomplexe technische Herausforderung ist
Die Bearbeitung eines Femurschafts stellt eine „perfekte Sturmfront“ an Fertigungsherausforderungen dar. Um ein Implantat zu liefern, das den langfristigen Erfolg für den Patienten gewährleistet, müssen Hersteller drei zentrale Herausforderungen meistern:
- Biomorphe Geometrie: Um die menschliche Anatomie nachzuahmen, werden Schäfte mit komplexen Formen und konischen Übergängen eingesetzt. Dies erfordert volle 3D-Fertigungstechnik mit spezifischen Präzisionswerkzeugen.
- Abrasive Werkstoffe: Die meisten Schäfte werden aus Ti-6Al-4V (Titan) oder Kobalt-Chrom (CoCr) geschmiedet. Diese Legierungen sind biokompatibel, aber aufgrund ihrer geringen Wärmeleitfähigkeit und hohen Kaltverfestigungsraten bekanntermaßen schwer zu bearbeiten
- Toleranzen im Mikrometerbereich: Übergangsbereiche, insbesondere der Hals und die Verjüngung, lassen keinerlei Spielraum für Fehler. Eine Abweichung von wenigen Mikrometern kann zum Versagen des Implantats führen
Technischer Vergleich: Bearbeitbarkeit der Werkstoffe
| Material | Wichtige Eigenschaft | Herausforderung bei der Bearbeitung | Anforderungen an die Werkzeuge |
| Ti-6Al-4V | Hohes Verhältnis von Festigkeit zu Gewicht | Wärmekonzentration an der Schneide | Scharfe, polierte Spannuten |
| CoCr-Legierungen | Extreme Verschleißfestigkeit | Beschleunigter Verschleiß der Schleifwerkzeuge | Hochentwickelte PVD-Beschichtungen |
| 3D-gedrucktes Titanium | Halbfertigteil | Variable Härte/unterbrochene Schnitte | Hohe Kantenfestigkeit |
Der Präzisions-Workflow: Vom Schruppen bis zum Schlichten
Phase 1: Hochleistungs-Materialabtrag (Schruppen)
In der Anfangsphase liegt der Schwerpunkt darauf, die Grundform aus einem Rohling herauszuarbeiten. Hier steht der Abtrag großer Materialmengen im Vordergrund, ohne thermische Spannungen oder Vibrationen zu verursachen.
- Strategie: Einsatz von Hochleistungsfräsern, die eine kontrollierte Spanbildung fördern
- Ziel: Schaffung eines einheitlichen Aufmaßes für die nachfolgenden hochpräzisen Bearbeitungsschritte
Phase 2: Geometrieverfeinerung (Vorschlichten)
Diese Phase „schafft gleiche Voraussetzungen“. Durch die Verfeinerung der Wandstärke und die Glättung der Übergänge stellen wir sicher, dass die Endbearbeitungswerkzeuge auf eine vorhersehbare Oberfläche treffen. Dies ist entscheidend für die Aufrechterhaltung der strukturellen Integrität des Schafts.
Phase 3: Bearbeitung des Femurschaftkonus (modularer Konus)
Der modulare Konus ist vielleicht das kritischste Merkmal im gesamten Hüftprothesensystem. Diese Reibungsverbindung zwischen Schaft und Kugelkopf muss makellos sein, um „Reibkorrosion“ (Mikrobewegungen, die das Metall zersetzen) zu verhindern.

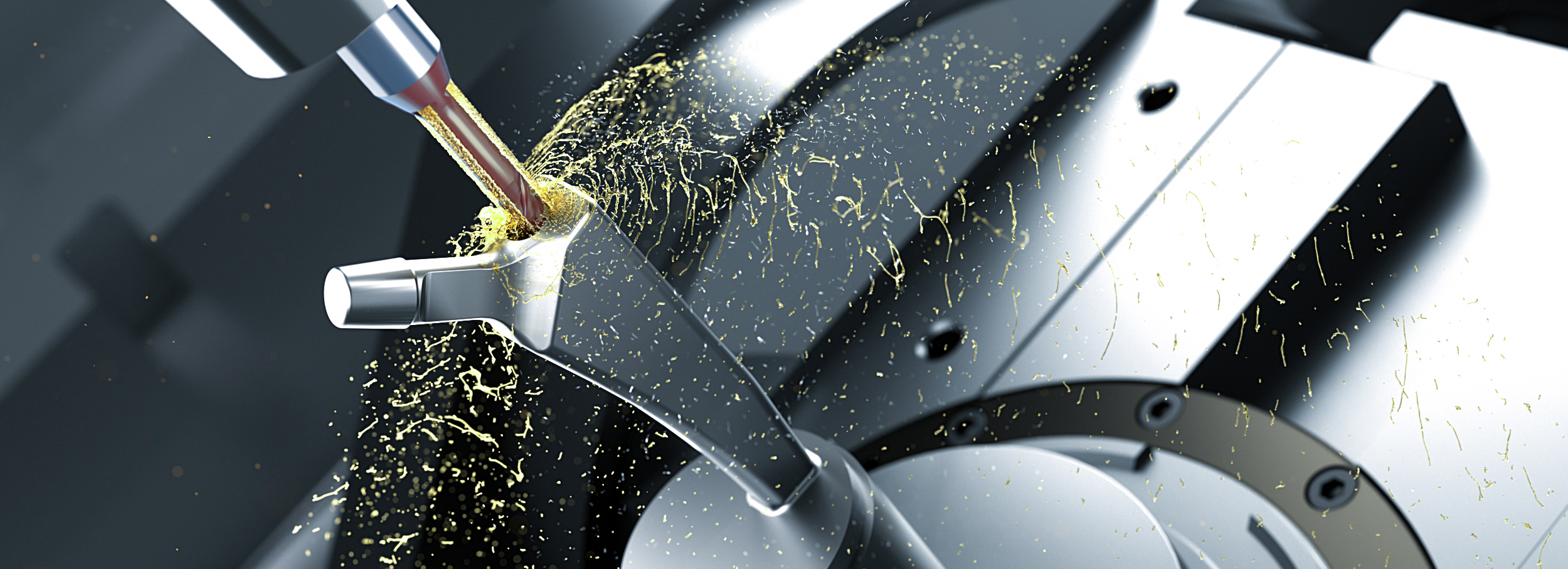

Technische Anforderung: Bei der Bearbeitung des konischen Femurschafts müssen absolute Geradheit, höchste Winkelgenauigkeit und streng definierte Oberflächen erreicht werden. Profilierte, konische Endfräser mit definierten Mikrogeometrien minimieren den Schnittdruck, um ein Verbiegen während diesem letzten, hochpräzisen Durchgang zu verhindern und das gewünschte Oberflächenprofil zu erzielen.
Phase 4: Funktionale Oberflächenbearbeitung
Die endgültige Oberflächenstruktur des Schafts bestimmt, wie er mit Knochen oder Zement interagiert. Unabhängig davon, ob der Schaft eine hochglanzpolierte Oberfläche oder eine bestimmte Rauheit für eine Hydroxylapatit-Beschichtung erfordert, muss das bearbeitete Substrat makellos sein.
- Vorteil: Die präzise Kontrolle über die Oberflächenintegrität verbessert die Ermüdungsbeständigkeit und gewährleistet, dass das Implantat jahrzehntelang hält
Effizienzsteigerung in der Hüftgelenkersatzfertigung
In der heutigen Wettbewerbslandschaft reicht Präzision nicht aus – Sie benötigen Durchsatz. Unsere spezialisierten Werkzeugplattformen sind für die Integration in automatisierte CNC-Zellen ausgelegt und bieten:
- Verkürzte Zykluszeiten: Schnellere Materialabtragung bei Ti und CoCr
- Vorhersehbare Werkzeugstandzeit: Unverzichtbar für die unbemannte Fertigung und die Steigerung der Produktion
- Einhaltung gesetzlicher Vorschriften: Validierte Prozesse, welche die strengen Anforderungen der Medizinprodukteprüfung erfüllen
