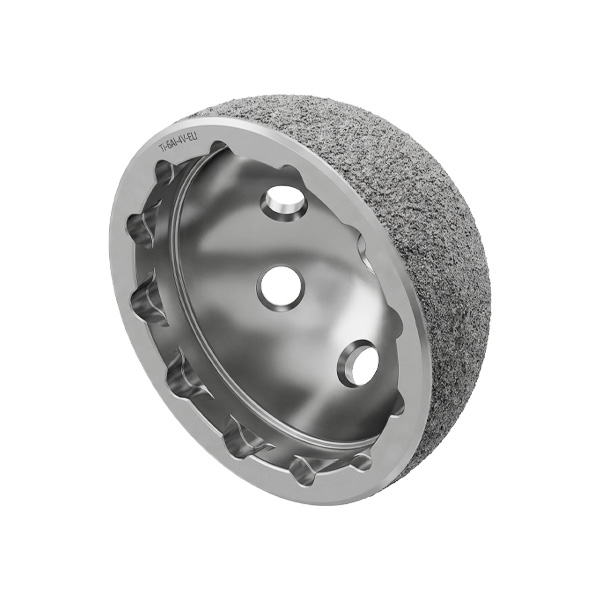

Hüftpfanne

Im Bereich der Herstellung orthopädischer Implantate gilt die Fertigung von Hüftpfannen weithin als eine der größten Herausforderungen in der Bearbeitung. Um eine makellose halbkugelförmige Geometrie zu erzielen, reicht das herkömmliche Drehen und Fräsen nicht aus. Vielmehr ist eine absolute Beherrschung der Schnittdynamik erforderlich, um ultraglatte Auflageflächen und Toleranzen im Mikrometerbereich zu gewährleisten.

Unabhängig davon, ob Ihr Betrieb traditionelles Kobalt-Chrom (CoCr), medizinisches Titan oder komplexe 3D-gedruckte Formen verarbeitet, bleibt die Herausforderung dieselbe: die Bewältigung von Schwankungen in der Materialhärte und -dichte bei gleichzeitiger Aufrechterhaltung der Prozessstabilität.

Die Anatomie der Totalendoprothese (TEP)

Eine erfolgreiche TEP ist ein Zusammenspiel miteinander verbundener Teile. Jede Komponente muss strenge Standards erfüllen, um die Langlebigkeit des Implantats und die Mobilität des Patienten zu gewährleisten:

• Femurschaft: Die strukturelle Verankerung, die eine hohe Ermüdungsfestigkeit erfordert
• Modulare Konusse: Die kritische Haftverbindung zwischen Schaft und Kopf
• Kugelköpfe: Kugelförmige Komponenten, die eine spiegelglatte Oberfläche erfordern
• Hüftpfannen: Die äußere Pfanne, welche die Gelenkbewegung ermöglicht
• Gleitlager: Die schalenförmige Polyethylenkomponente, die als neue Gelenkoberfläche für den Femurkopf dient

Kleine Abweichungen in der inneren sphärischen Passfläche oder im Konus können zu katastrophalem Verschleiß oder einer Lockerung des Implantats führen. Unsere Mikro-Werkzeuge sind konzipiert, um Vibrationen zu unterdrücken und die Wärmeeinwirkung zu kontrollieren, sodass jede funktionale Oberfläche – von Schwalbenschwanzgeometrien bis hin zu Verriegelungsschnittstellen – perfekt ausgeführt wird.

Der optimierte Bearbeitungsablauf für Hüftpfannen

1. Struktureller Materialabtrag (Schruppen)

Der Ablauf beginnt mit geschmiedeten Gussstücken oder additiv gefertigten Rohlingen. Bei der Schruppbearbeitung wird aggressiv Material abgetragen, um die primäre Kugelform herzustellen.

• Die Herausforderung: Unterbrochene Schnitte auf 3D-gedruckter „Haut“ und unterschiedliche Härte bei CoCr-Gussteilen
• Die Lösung: Werkzeuge mit verstärkten Schneidkanten und hochwärmestabilen Beschichtungen, die auch unter hoher Belastung einen vorhersehbaren Verschleiß gewährleisten

2. Geometriestabilisierung (Vorschlichten)

Das Vorschlichten dient als Brücke zur Präzision. Das Ziel ist es, die Form zu verfeinern und ein gleichmäßiges Schlichten für den letzten Durchgang sicherzustellen.

• Fokus: Genaue Formgebung der inneren Halbkugel und Herstellung stabiler Oberflächenmuster
• Ergebnis: Verbesserter Spanfluss und reduzierte thermische Verformung, wodurch eine wiederholbare Basis für große Produktionschargen geschaffen wird

3. Oberflächendefinition (Schlichten der Hüftpfanne)

Als letzte und kritischste Phase bestimmt das Schlichten der Hüftpfanne die Verschleißeigenschaften des gesamten Gelenks. Die Oberfläche muss bestimmte Rauheitsstandards erfüllen.

• Mikro-Schlichten: Unsere Werkzeuge ermöglichen einen extrem niedrigen Schnittdruck und einen kontrollierten radialen Eingriff
• Klinische Auswirkungen: In dieser Phase werden Mikrorisse und Vibrationsspuren beseitigt, wodurch eine Oberfläche in orthopädischer Qualität entsteht, welche die langfristige Gelenkreibung minimiert

Integrität der Schnittstelle: Über die Pfanne hinaus

Präzisionsbearbeitung vom Konus

Die Modularität moderner Hüftimplantate basiert auf dem Konus. Die Bearbeitung dieser inneren und äußeren Konusse erfordert eine exakte Winkel- und spezifische Profiloberflächenkonformität, um Reibkorrosion zu verhindern.

• Werkzeugvorteil: Unsere Profilfräslösungen gewährleisten eine stabile Drehmomentübertragung und eine hochintegrierte Passung zwischen Schaft und Femurkopf, was für die modulare Stabilität von großer Bedeutung ist

Vorbereitung zum Polieren der Hüftkugel

Bevor der Femurkopf seine endgültige Hochglanzpolitur erhält, muss er einer sorgfältigen Vorbereitung unterzogen werden.

• Oberflächenvorbehandlung: Unsere Zerspanungslösungen sorgen für einen gleichmäßigen Materialabtrag an CoCr-Kugeln, wodurch der Zeitaufwand für das anschließende Polieren der Hüftkugel erheblich reduziert wird und gleichzeitig die Kugelgenauigkeit erhalten bleibt

Skalierung Ihrer orthopädischen Produktion

Die moderne TEP-Fertigung erfordert mehr als nur ein scharfes Werkzeug, sie erfordert einen validierten Prozess. Unser hochpräzises Portfolio bietet:

• Wärmemanagement: Unabdingbar für die präzise Toleranzeinhaltung in mehrachsigen Bearbeitungsumgebungen
• Optimierte Zykluszeiten: Mehr Durchsatz bei unverändert höchster Präzision im Submikrometerbereich
• Rückverfolgbarkeit: Konsistente Ergebnisse, die strenge regulatorische und automatisierte Inspektionsstandards erfüllen
