Femurkomponente
Hochpräzise Fräslösungen für Femurkomponenten aus Kobalt-Chrom für Kniegelenke
In der Orthopädieindustrie sind Kobalt-Chrom-Legierungen (CoCr) eines der am häufigsten verwendeten Materialien für Femurimplantate für das Kniegelenk. Ihre Beliebtheit beruht auf ihrer optimierten Biokompatibilität, ihrer hohen Verschleißfestigkeit und ihrer erheblichen mechanischen Haltbarkeit.
Allerdings machen genau diese Eigenschaften sie bekanntermaßen schwer zu bearbeiten, insbesondere wenn Hersteller enge Toleranzen und spiegelglatte Oberflächen erzielen müssen.
Mikron Tool bietet leistungsstarke Schneidwerkzeuge, die speziell für die anspruchsvollen Anforderungen der orthopädischen Fertigung entwickelt wurden. Ob bei der Bearbeitung von Rohmaterial oder der Bearbeitung von 3D-gedruckten Werkstücken aus CoCr – unsere Lösungen bieten wiederholbare Genauigkeit und optimierten Durchsatz für komplexeste medizinische Geometrien.
Die technischen Hürden bei der Bearbeitung von Kobalt-Chrom-Implantaten
Das erfolgreiche Fräsen des Femurkondylus, Cam und interkondylären Käfigs eines Knieimplantats erfordert ein tiefgreifendes Verständnis der Materialwissenschaft und der Schneiddynamik. Mehrere Faktoren erschweren die Herstellung dieser kritischen Kniekomponenten:
- Extreme Materialzähigkeit: CoCr ist formbeständig und hochabrasiv, was zu einem schnellen Verschleiß der Werkzeuge führt, wenn die Geometrie nicht perfekt optimiert ist
- Probleme beim Wärmemanagement: Die geringe Wärmeleitfähigkeit führt zu einer Konzentration der Wärme im Schneidbereich, was zu Oberflächenbeschädigungen und Kantenausbrüchen führen kann
- Komplizierte anatomische Konturen: Die doppelten Kondylen und tiefen inneren Boxwände erfordern stabile Werkzeugwege und hochsteife Werkzeuge, um Vibrationsspuren zu vermeiden
- Strenge Oberflächenstandards: Um die langfristige Funktionalität des Implantats und eine geringe Reibung zu gewährleisten, ist die Kontrolle der Oberflächenrauheit der Kondylen von größter Bedeutung
Präzisionswerkzeugstrategien für die CoCr-Femur-Endbearbeitung
Um den höchsten Standards der Branche gerecht zu werden, ist unser Werkzeugportfolio auf die Herstellung von Implantaten ausgelegt, die allen spezifischen Phasen des Lebenszyklus von Kniekomponenten standhalten. Diese in der Schweiz entwickelten Lösungen wurden durch umfangreiche Forschung und Entwicklung verfeinert, um den besonderen Belastungen von CoCr gerecht zu werden.

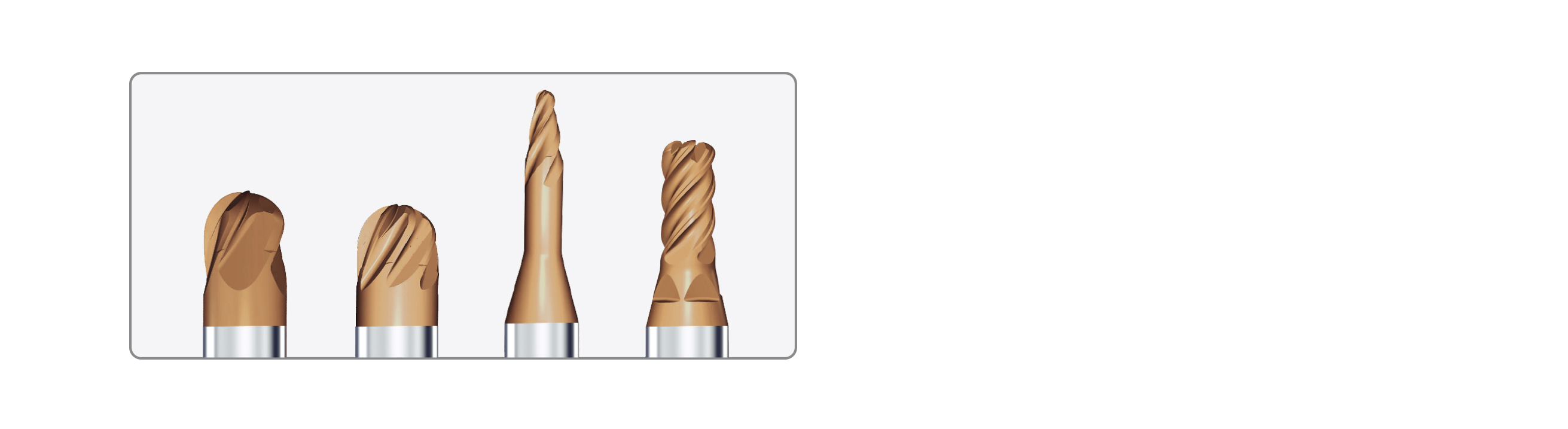

Optimierter Bearbeitungablauf für Femurkomponenten
| Werkzeuglösung | Wichtige geometrische Merkmale | Primäre Anwendung |
|---|---|---|
| CrazyMill Cool Torisch | Z5, Ø6-8 mm Eckenradius-Schaftfräser | Schruppen, Außenkonturfräsen |
| CrazyMill Cool Vollradius | Z5, Ø8 mm Kugelfräser | Kopierfräsen, Schruppen zum Entfernen von Oxiden, Schmelzrückständen und 3D-Druck-Stützen, Schruppen der Kondylenoberfläche |
| CrazyMill Knee Konischer Vollradiusfräser | Z4, Bereich von R1 bis R2,5, konische Vollradiusfräser | Kopierfräsen, Schruppen von interkondylärem Käfig und Cam (Brücken) |
| CrazyMill Cool Vollradius | Z6/Z8, Bereich von Ø6 bis Ø8 mm Vollradiusfräser | Kondylus- und Radius-Schlichtfräsen |
| CrazyMill Knee Konischer Vollradiusfräser | Z4, Bereich von R1 bis R2,5, Konischer Vollradiusfräser | Kopierfräsen, Schlichten von interkondylärem Käfig und Cam, hohe Frässtabilität zur Vermeidung von Spuren |

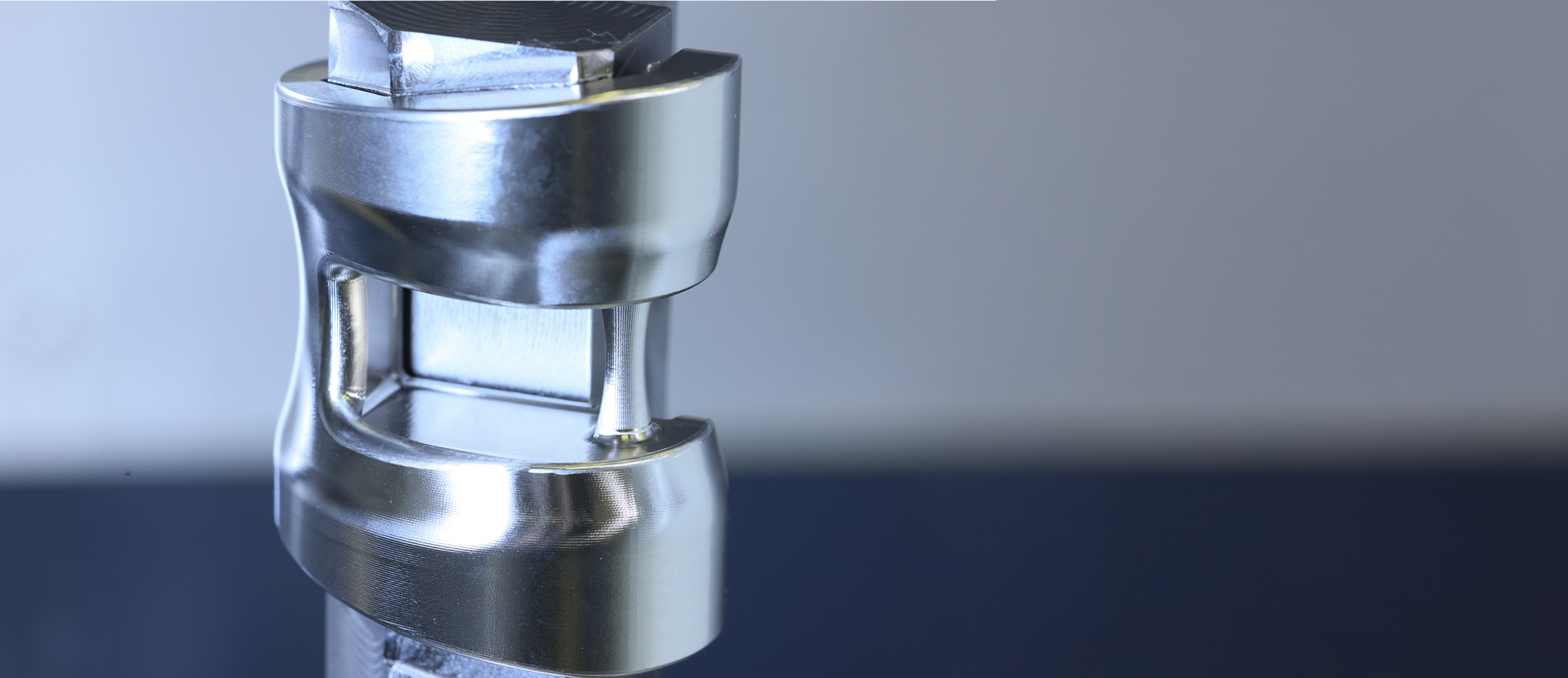

Erreichen des Ra 0,3-Benchmarks für Oberflächenintegrität
Das ultimative Ziel jeder Femur-Produktionslinie ist eine Oberfläche, die den Verschleiß des passenden UHMWPE-Abstandhalters minimiert. Unsere Werkzeuge sind speziell kalibriert, um einen Rauheitswert von Ra 0,3 (µm) oder besser zu erreichen, wodurch oft umfangreiche manuelle Polierarbeiten reduziert oder ganz vermieden werden können.
Durch die strenge Kontrolle der Oberflächenrauheit der Kondylen können Hersteller Folgendes garantieren:
- Hervorragende Passform: Gleichbleibende Abmessungen sorgen dafür, dass das Implantat perfekt zur Anatomie des Patienten passt
- Verlängerte Implantatlebensdauer: Hochglanzpolierte Oberflächen reduzieren den Reibungskoeffizienten und den Verschleiß erheblich
- Prozessstabilität: Unsere Werkzeuge bieten vorhersehbare Verschleißmuster, die für die automatisierte Massenproduktion unerlässlich sind
Strategische Vorteile für Hersteller von orthopädischen Produkten
Die Wahl des richtigen Werkzeugpartners bedeutet einen messbaren Wettbewerbsvorteil im medizinischen Bereich. Anwender von Mikron Tool profitieren in der Regel von folgenden Vorteilen:
- Verlängerte Werkzeuglebensdauer: Fortschrittliche verschleißfeste Beschichtungen und eine spezielle Kantenvorbereitung senken die Kosten pro Teil erheblich
- Verkürzte Zykluszeiten: Optimierte Nutdesigns ermöglichen höhere Vorschübe und Geschwindigkeiten bei gleichbleibender Qualität der CoCr-Femur-Endbearbeitung
- Maximale Zuverlässigkeit: Erzielen Sie eine wiederholbare und stabile Qualität „direkt aus der Maschine“
Partnerschaft für Innovation in der medizinischen Bearbeitung
Unsere Forschungs- und Entwicklungsteams arbeiten eng mit Implantatdesignern zusammen, um den sich entwickelnden Materialtrends, wie z. B. speziellen Sorten für die Bearbeitung von 3D-gedruckten Werkstücken aus CoCr, immer einen Schritt voraus zu sein. Vom ersten Prototypenbau bis zur vollautomatischen Serienfertigung bieten wir das erforderliche technische Know-how, um die Herstellungskosten zu senken und gleichzeitig die Qualität der Komponenten zu verbessern.
