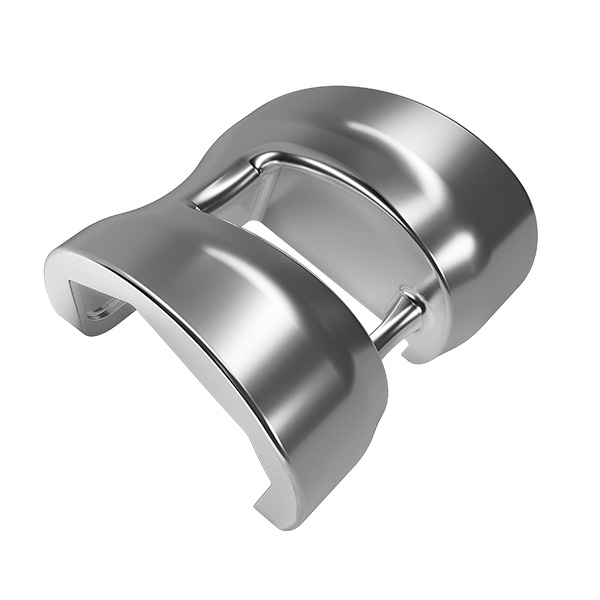

Impianto Femorale
Fresatura ad alta precisione per lavorazione di impianti femorali in cobalto-cromo
Nell'industria ortopedica, le leghe di Cobalto-Cromo (CoCr) sono una delle scelte di materiali più comuni per gli impianti femorali del ginocchio. La loro popolarità deriva da una biocompatibilità ottimizzata, un'elevata resistenza all'usura e una notevole durabilità meccanica.
Tuttavia, queste stesse caratteristiche li rendono notoriamente difficili da lavorare, specialmente quando i produttori devono ottenere tolleranze strette e ottime finiture superficiali.
Mikron Tool fornisce utensili integrali in metallo duro ad alte prestazioni, progettati specificamente per l'ambiente rigoroso della produzione ortopedica. Che si tratti di elaborare materiale in billette o di effettuare lavori di lavorazione CoCr stampata in 3D, le nostre soluzioni garantiscono accuratezza ripetibile e risultati ottimali per le geometrie ortopediche più complesse.
Gli ostacoli tecnici della lavorazione degli impianti femorali in cobalto-cromo

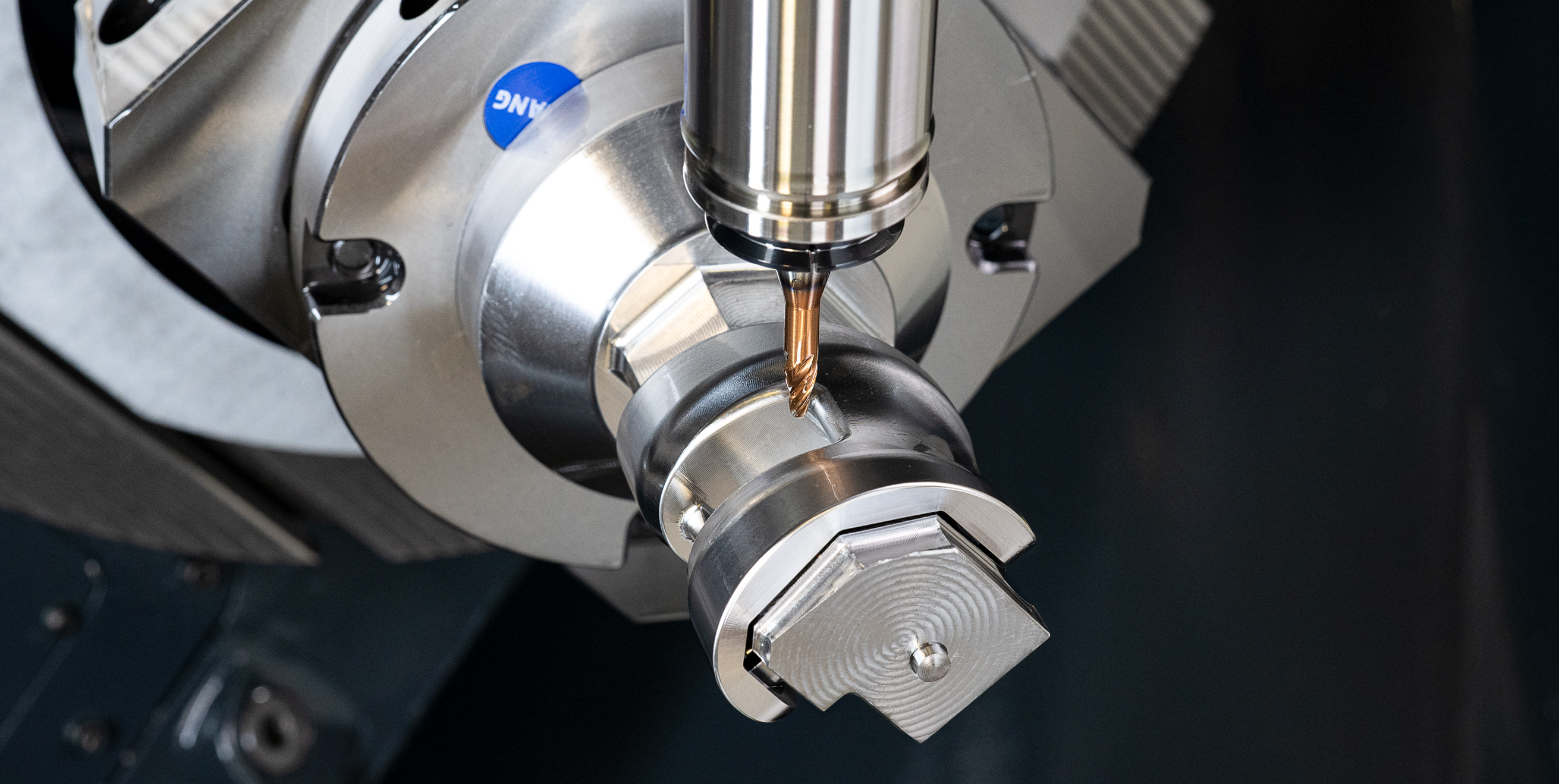

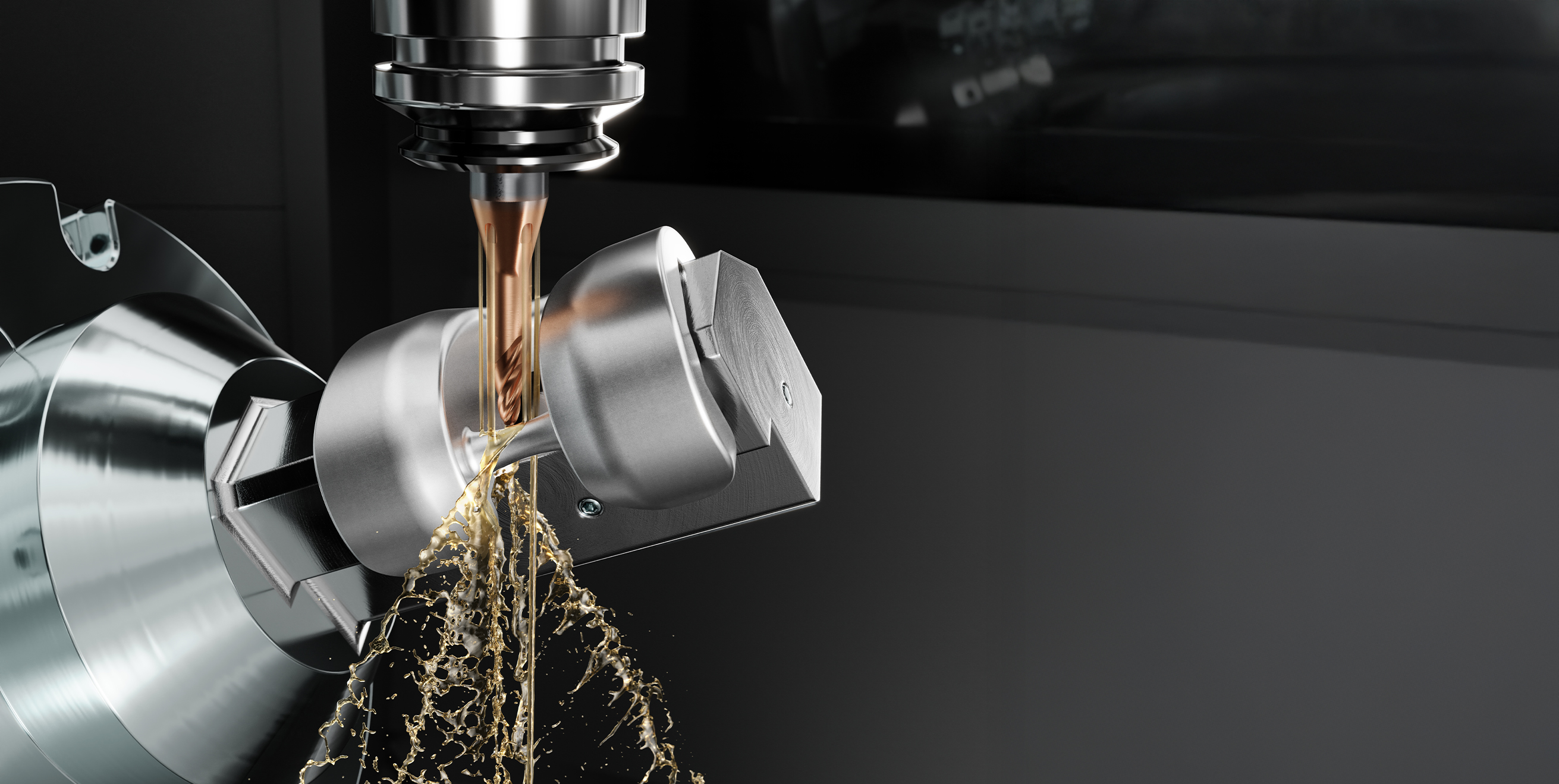

Fresare con successo le caratteristiche del condilo femorale, del box e della camma di un impianto per il ginocchio richiede una profonda comprensione della scienza dei materiali e delle dinamiche della lavorazione meccanica. Diversi fattori complicano la produzione di questi componenti critici del ginocchio:
- Tenacità estrema del materiale: Il CoCr resiste alla deformazione ed è altamente abrasivo, portando a un rapido degrado dell'utensile se la geometria non è perfettamente ottimizzata.
- Problemi di gestione termica: La bassa conducibilità termica fa sì che il calore si concentri nella zona di taglio, rischiando danni superficiali e scheggiatura dei taglienti.
- Contorni anatomici intricati: I doppi condili e le profonde pareti interne del box richiedono percorsi degli utensili stabili e utensili ad alta rigidità per evitare segni di vibrazione.
- Standard di finitura rigorosi: Per garantire la funzionalità a lungo termine dell'impianto e ridurre l'attrito, la gestione della rugosità superficiale del condilo è fondamentale.
Strategie di Precisione per la Finitura Femorale del CoCr
Per soddisfare i più alti standard del settore, il nostro portafoglio di utensili è progettato per produrre impianti in grado di resistere a tutte le fasi specifiche del ciclo di vita dei componenti del ginocchio. Queste soluzioni made in Switzerland vengono perfezionate attraverso un'ampia ricerca e sviluppo per gestire le tensioni uniche del CoCr.
Flusso di lavoro di lavorazione ottimizzato per componenti femorali

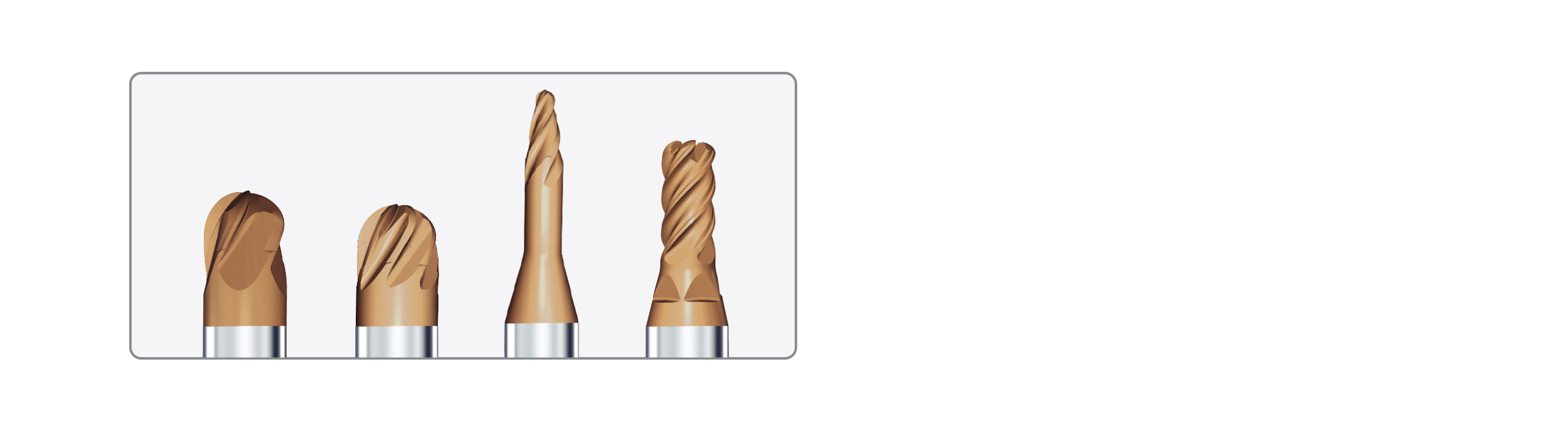

| Soluzione di Utensili | Caratteristiche geometriche chiave | Applicazione primaria |
|---|---|---|
| CrazyMill Cool Corner Radius | Z5, Fresa a raggio di punta Ø6-8 mm | Sgrossatura, finitura esterna |

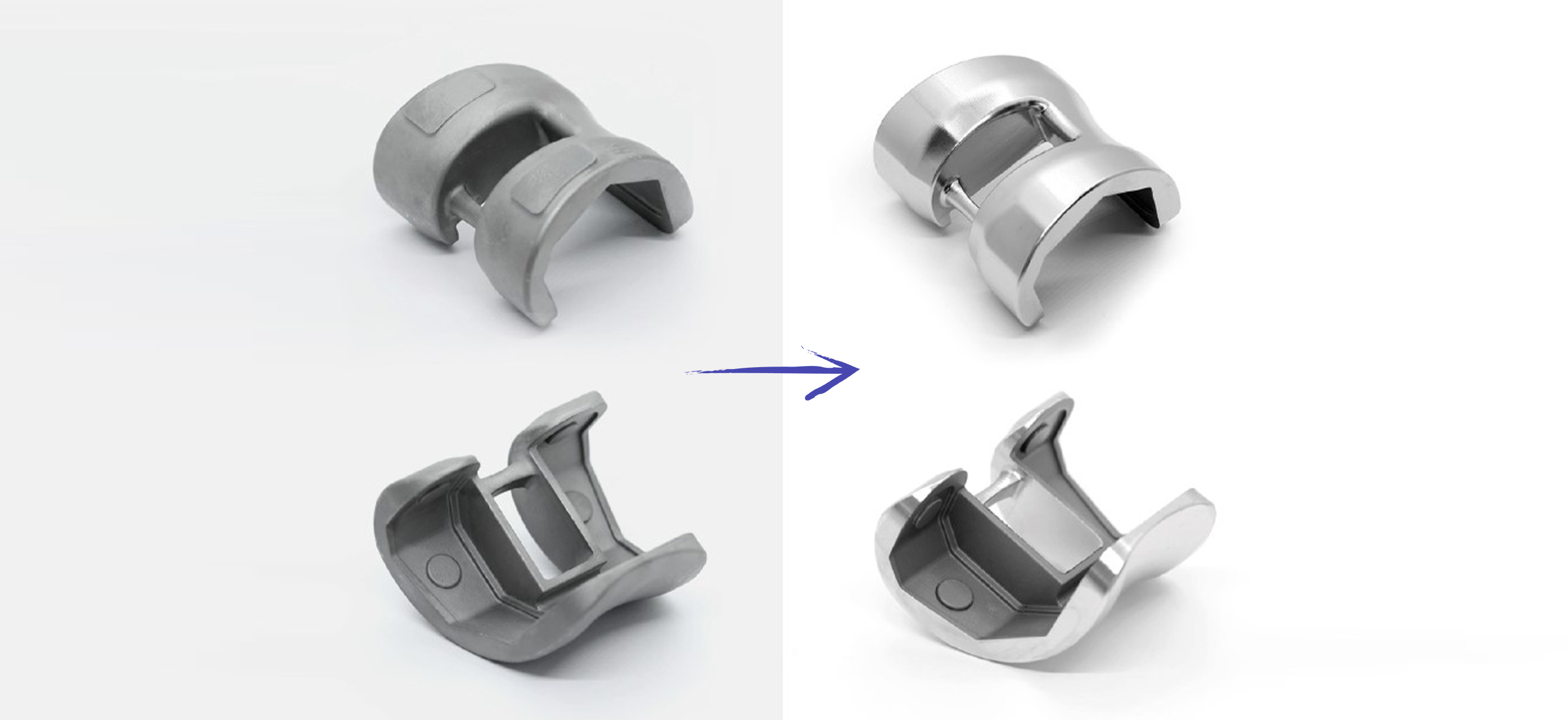

| CrazyMill Cool Ball | Z5, fresa a testa sferica da Ø8 mm | Copiatura, sgrossatura per rimuovere ossidi, residui di fusione e i supporti per la stampa 3D, sgrossatura della superficie del condilo |
| CrazyMill Knee Taper Nose | Z4, da R1 a R2.5, fresa conica a testa sferica | Copiatura, sgrossatura del box e camma (ponte) |
| CrazyMill Cool Ball | Z6/Z8, gamma da Ø6 a Ø8 mm di sfere a testa sferica | Finitura del condilo e raggi |
| CrazyMill Knee Taper Nose | Z4, da R1 a R2.5, fresa conica a testa sferica | Copiatura, finitura del box e camma, alta stabilità di fresatura per evitare segni |

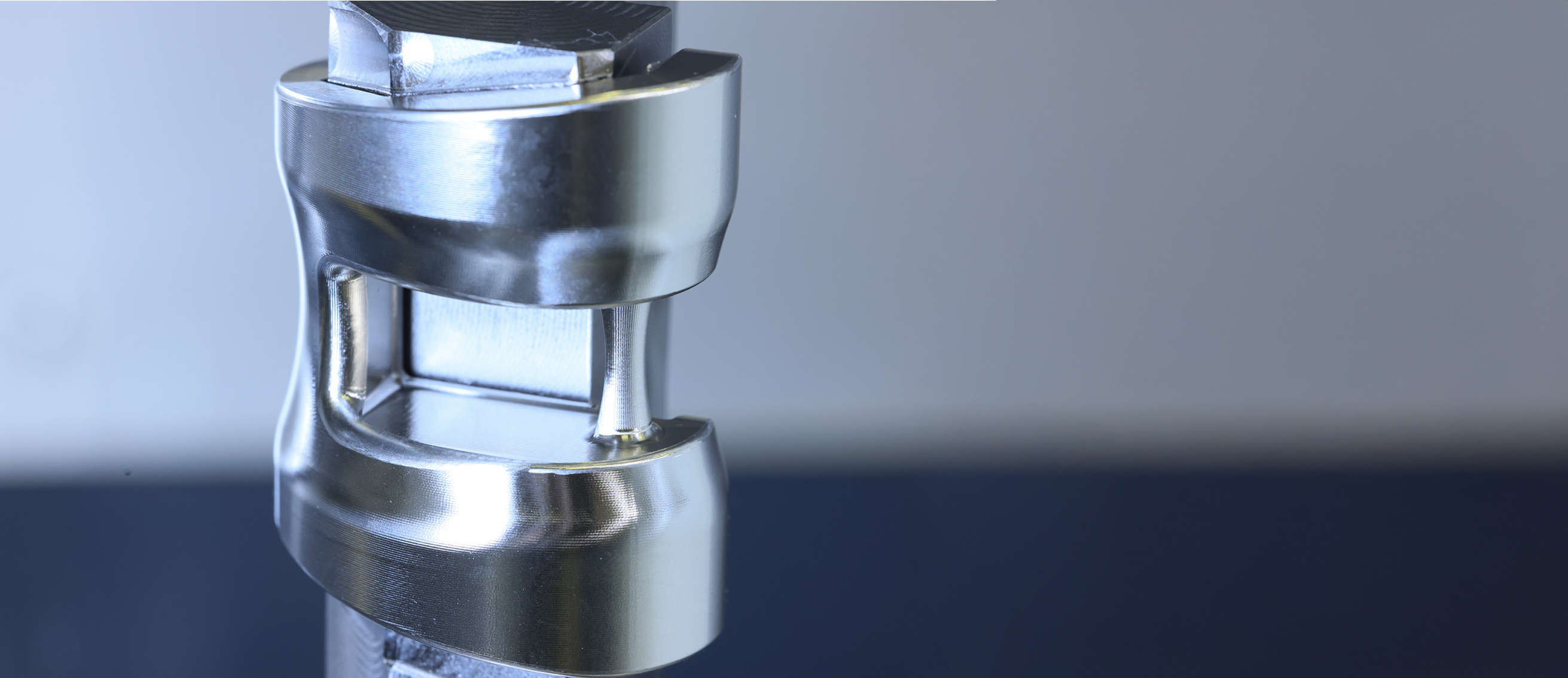

Raggiungere il benchmark Ra 0.3 nella qualità della superficie

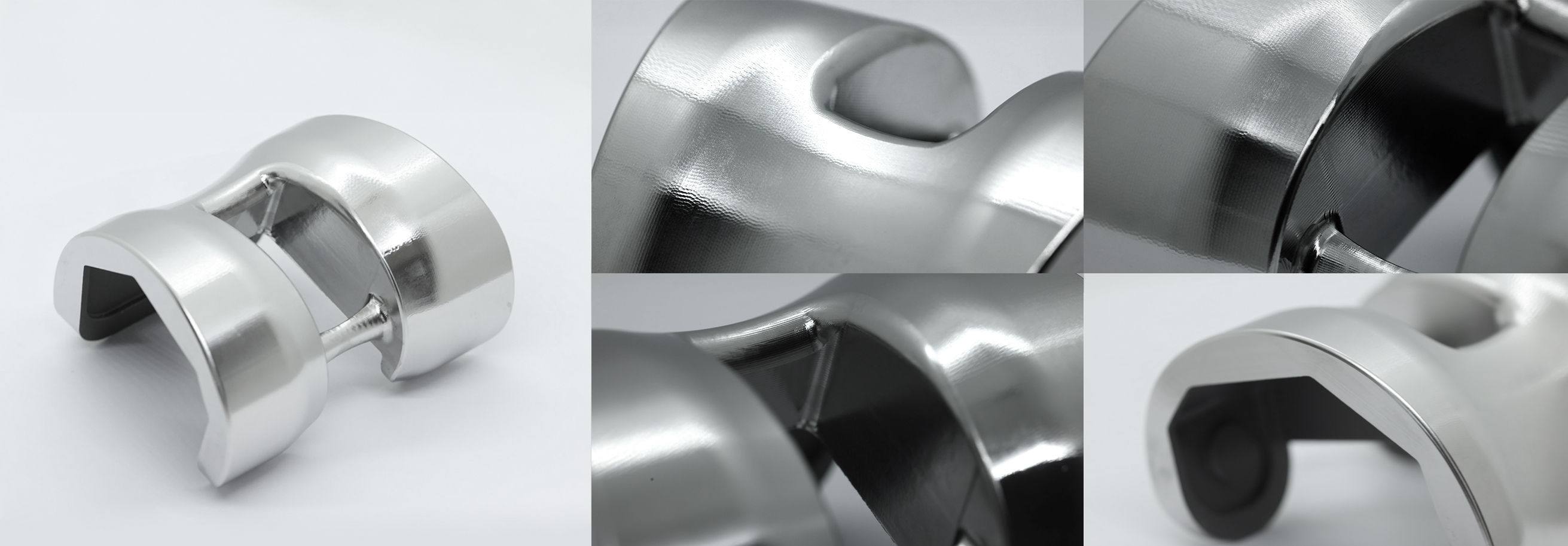

L'obiettivo finale di qualsiasi linea di produzione di componenti femorali è una superficie che minimizzi l'usura del distanziatore UHMWPE. I nostri utensili sono specificamente studiati per raggiungere un valore di rugosità di Ra 0,3 (μm) o migliore, spesso riducendo o eliminando la necessità di una lucidatura manuale.
Mantenendo un rigoroso controllo sulla rugosità della superficie dei condili, i produttori possono garantire:
- Adattabilità superiore: Dimensioni costanti assicurano che l'impianto sia perfettamente allineato con l'anatomia del paziente.
- Durata prolungata dell'impianto: Le superfici con finitura eccellente riducono significativamente il coefficiente di attrito e usura.
- Stabilità del processo: I nostri utensili forniscono modelli di usura prevedibili, essenziali per una produzione automatizzata ad alto volume.
Vantaggi strategici per i produttori di impianti ortopedici
Scegliere il partner giusto per gli utensili si traduce in un vantaggio competitivo misurabile nel settore medico ortopedico. Gli utilizzatori degli utensili Mikron Tool tipicamente sperimentano:
- Durata prolungata degli utensili: Rivestimenti avanzati resistenti all'usura e preparazione dei taglienti riducono drasticamente il costo per pezzo.
- Tempi di ciclo ridotti: I design ottimizzati delle gole permettono avanzamenti e velocità più elevati mantenendo la qualità richiesta nella finitura del componente femorale del CoCr.
- Massima affidabilità: Raggiungere una qualità "fuori dalla macchina" ripetibile e stabile.
Collaborare per l'innovazione nella lavorazione meccanica
I nostri team di ricerca e sviluppo collaborano strettamente con i progettisti di impianti per rimanere al passo con le tendenze nell’evoluzione dei materiali, come i gradi specializzati per la lavorazione di semilavorati in CoCr stampati in 3D. Dalla prototipazione iniziale alla produzione automatizzata in serie su larga scala, forniamo l'esperienza tecnica necessaria per ridurre i costi di produzione migliorando al contempo la qualità dei componenti.
