Viti chirurgiche
Utensili di precisione per la lavorazione di viti chirurgiche

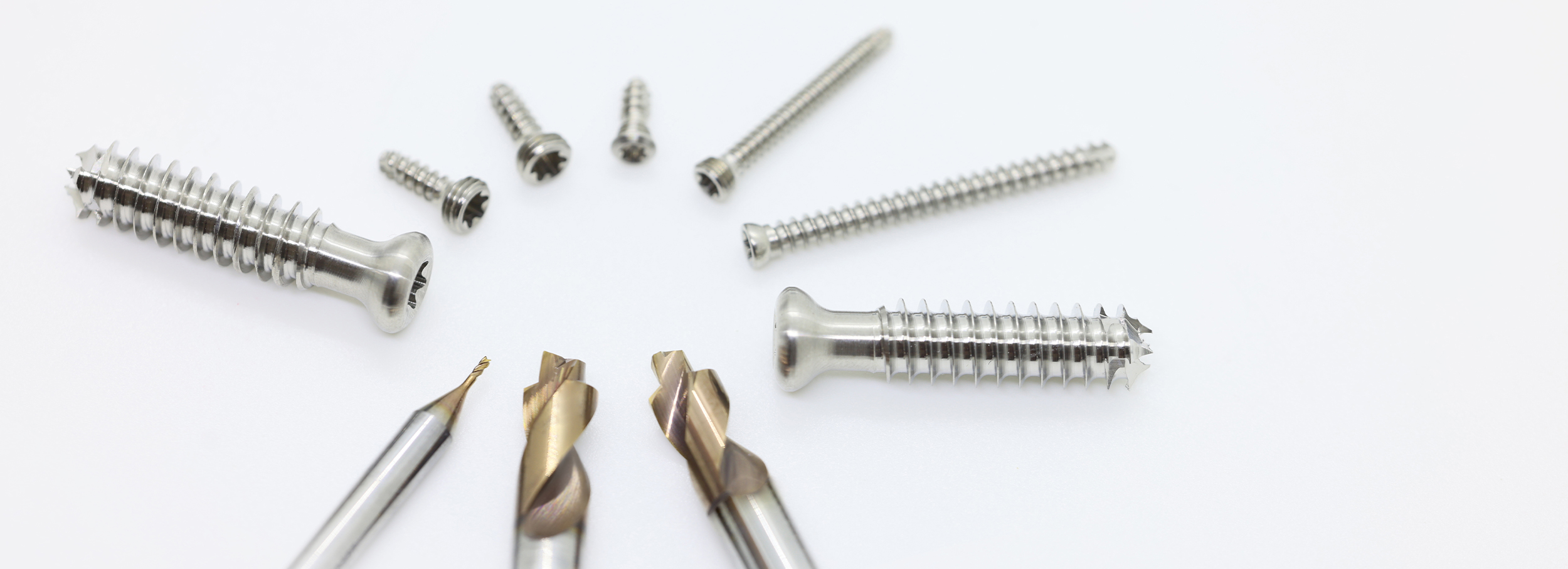

Lavorazione di viti medicali: impronte esalobate e utensili per micro-foratura

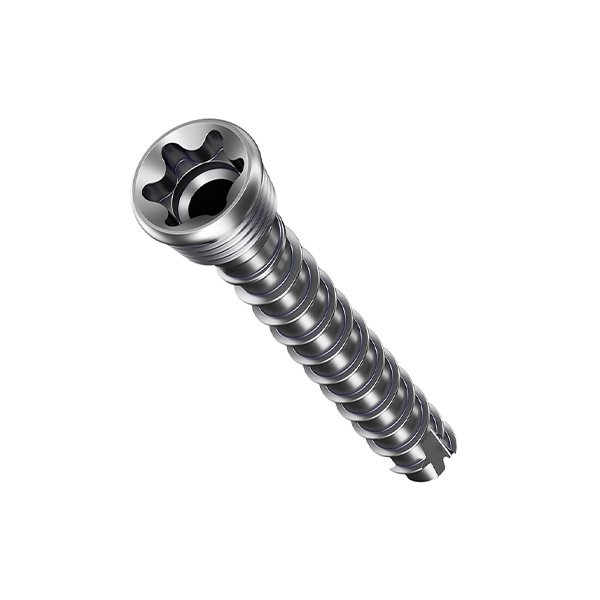

Le viti chirurgiche sono un componente critico negli interventi ortopedici e spinali moderni. Poiché questi impianti sono miniaturizzati e fabbricati con leghe biocompatibili ad alta resistenza, la loro produzione richiede grande precisione geometrica e assoluta stabilità del processo.
Mikron Tool fornisce ingegneria specializzata per gli aspetti più complessi della fabbricazione di impianti ortopedici. Ci concentriamo sull'ottimizzazione del processo di lavorazione dell’imprinta esalobata, tradizionalmente una sfida nella produzione medicale e ortopedica.
Superare gli ostacoli metallurgici nella produzione medicale
La fabbricazione di impianti ortopedici di alto livello comporta l'esplorazione delle proprietà volatili del titanio di grado 5, dell'acciaio inossidabile 316L e del cobalto-cromo (CoCr). Questi materiali sono noti per l'elevata generazione termica e la rapida incrudimento, che può compromettere gli utensili integrali in metallo duro standard.
Le principali sfide produttive includono:

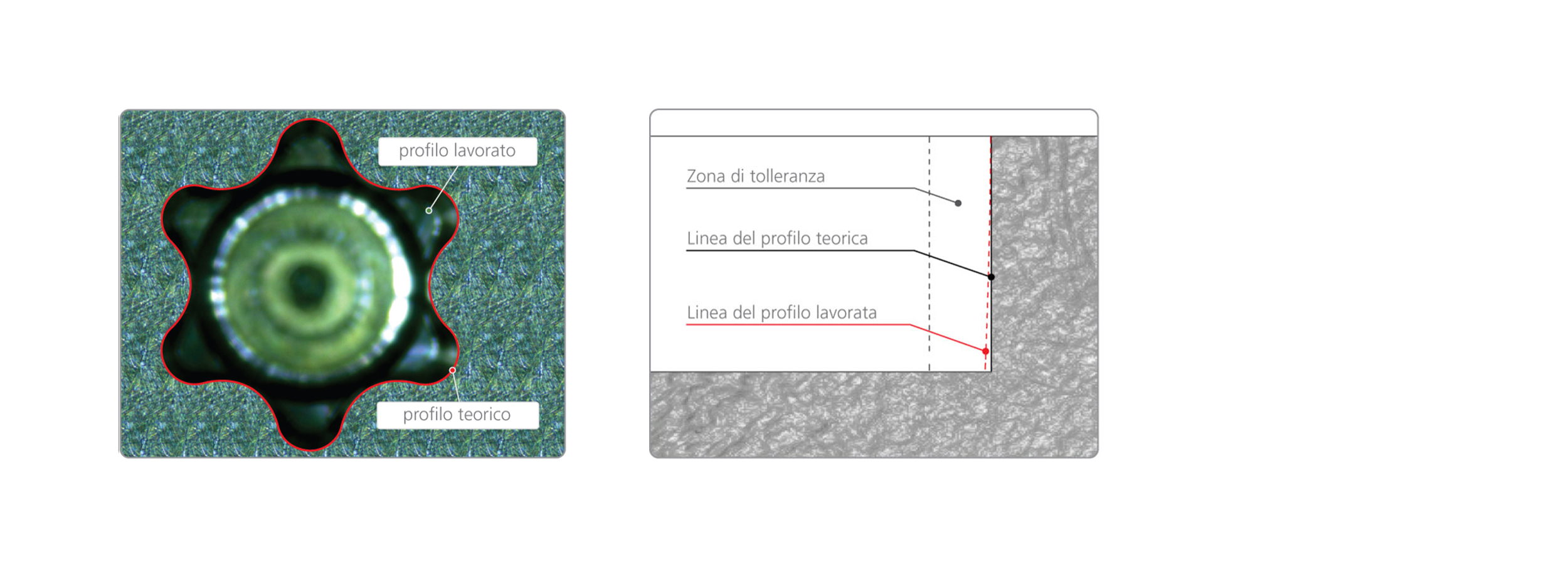

- Fedeltà del profilo: Mantenere tolleranze microscopiche durante la fresatura dell’incavo TORX®.

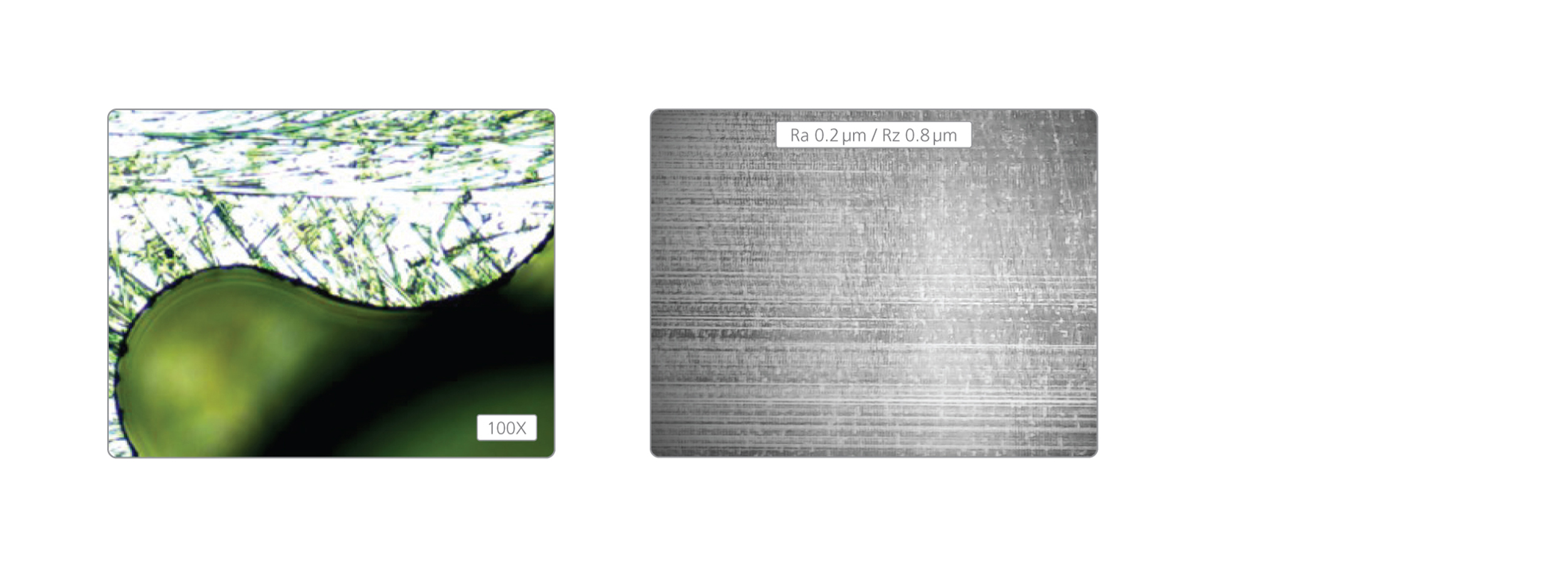

- Integrità del tagliente: Riduzione della formazione delle bave per limitare i processi di post-finitura
- Velocità di lead time: Minimizzazione dei "secondi per componente" sui torni ad alta velocità.
- Efficienza nell'evacuazione dei trucioli: gestione del flusso dei trucioli all'interno delle microcavità per prevenire rotture improvvise degli utensili.
La strategia per l'ottimizzazione interna delle impronte esalobate
L’impronta interna rimane un collo di bottiglia comune nella produzione di viti ossee e peduncolari. Mikron Tool ha perfezionato una sequenza di lavorazione dedicata che trasforma questa sfida in un'operazione snella e ad alta efficienza. Per materiali come TiAl6V4 ELI, leghe CoCr e acciaio inossidabile 316L, utilizziamo un approccio a livelli:
Foratura ad alta stabilità
La precisione dell’impronta dipende fortemente dalla qualità della foratura pilota. Le nostre micro-punte specializzate offrono:
- Allineamento di precisione: Le punte con gradini e smussi assicurano che le frese successive rimangano perfettamente concentriche.
- Preparazione del substrato: La rimozione definita del materiale consente alle frese successiva di funzionare al meglio.
Fresatura TORX® ad alta interpolazione
Le nostre micro-frese dedicate sono progettate specificamente per l'interpolazione ad alta velocità all'interno della sede.
- Architettura rigida: substrati di metallo duro ottimizzati e progettazione specifica della fresa eliminano la flessione, garantendo che i "lobi" dell’impronta siano dimensionalmente precisi.
- Gestione termica: Rivestimenti specializzati e tecnologia di raffreddamento interno forniscono uno scudo termico durante la fresatura di leghe medicali resistenti.
- Velocità di avanzamento migliorate: Geometrie ottimizzate delle gole permettono una rimozione aggressiva del materiale mantenendo la durata degli utensili.
Foratura di viti cannulate ad alta stabilità
- Eccellenza nei fori profondi: La nostra tecnologia facilita una foratura efficiente delle viti cannulate, garantendo la rettilineità anche a profondità elevate.
Ingegneria per la Qualità Biocompatibile
Per garantire il successo a lungo termine degli impianti e la durata degli utensili, le nostre soluzioni includono:
- Metallo duro ottimizzato: Fornisce la tenacità alla frattura richiesta per l'ingaggio su scala micro.
- Trattamenti superficiali senza cromo: Importanti per prevenire la contaminazione incrociata degli impianti metallici.
- Geometrie personalizzate: Progettate specificamente per mitigare il "tagliente di riporto" (BUE) durante la lavorazione di acciai inox duttili.
Confronto prestazioni: efficienza nella micro-lavorazione
| Caratteristiche | Vantaggio |
|---|---|
| Cicli consolidati | Riduzione degli sbalzi degli utensili e produzione dei pezzi più rapida |
| Profili ottimizzati | Lavorazione di precisione dell’impronta esalolota con zero bave |
| Rivestimenti avanzati a strati sottili | Durata massima degli utensili su titanio e cobalto-cromo e acciaio inossidabile |
| Usura prevedibile degli utensili | Produzione non presidiata stabile per lotti ad alto volume |
| Foratura viti cannulate | Coassialità ad alta precisione per garantire l'allineamento funzionale |
Affina la produzione dell'impianto chirurgico
Che tu stia sviluppando un nuovo prototipo di viti ossee e peduncolari o ottimizzando una linea di impianti per traumi ad alto volume, Mikron Tool offre il vantaggio tecnico necessario per il successo.
