Outils de coupe de précision pour l'usinage de vis chirurgicales
Usinage de vis médicales : outils hexalobes et de micro-perçage
Les vis chirurgicales constituent une infrastructure essentielle des interventions orthopédiques et rachidiennes modernes. Ces implants étant miniaturisés et fabriqués à partir d'alliages biocompatibles à haute résistance, leur fabrication exige une précision géométrique extrême et une stabilité absolue des processus.
Mikron Tool fournit une ingénierie spécialisée pour les aspects les plus complexes de la fabrication d'implants orthopédiques. Nous nous concentrons sur l'optimisation du processus d'usinage des douilles hexalobes, qui constitue traditionnellement un défi dans la fabrication médicale.
Surmonter les obstacles métallurgiques dans la fabrication médicale
La fabrication de matériel médical haut de gamme implique de gérer les propriétés volatiles du titane de grade 5, de l'acier inoxydable 316L et du cobalt-chrome (CoCr). Ces matériaux sont connus pour leur forte génération thermique et leur écrouissage rapide, qui peuvent compromettre les outils de coupe standard.
Les principaux défis de production sont les suivants :

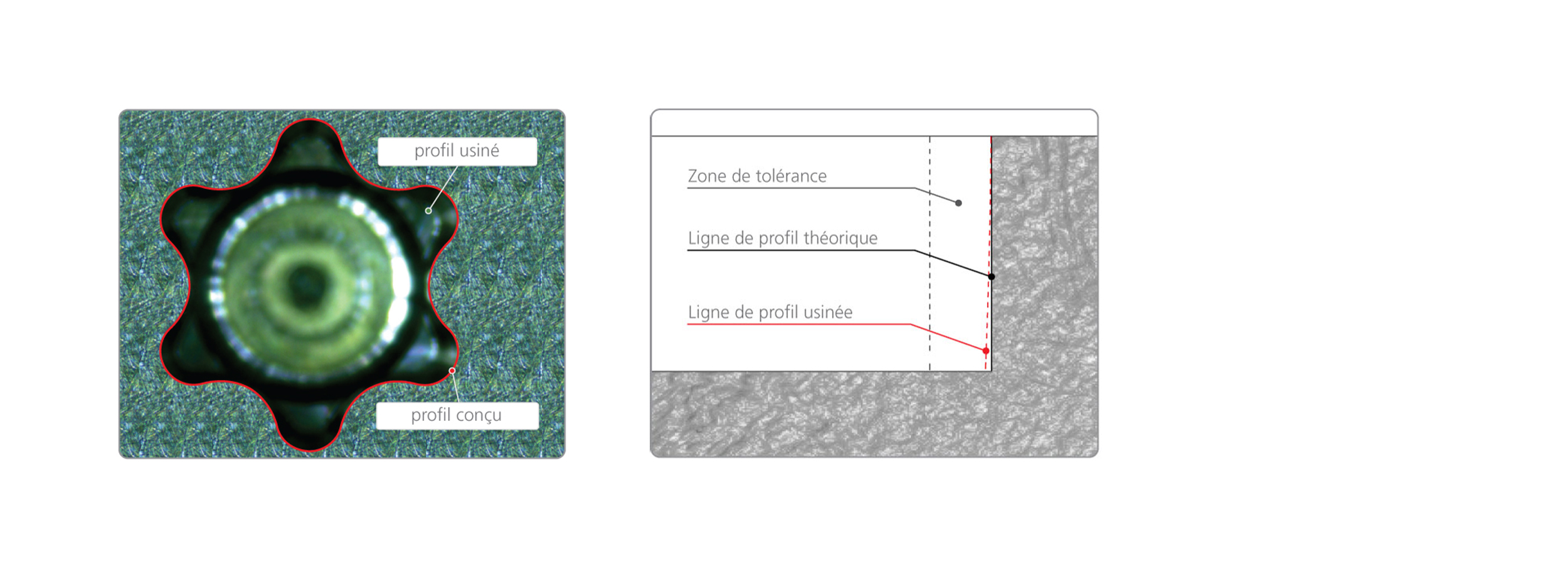

- Fidélité du profil : maintenir des tolérances microscopiques lors du fraisage des empreintes TORX®.
- Intégrité des arêtes : réduire la formation de bavures afin de limiter la finition manuelle secondaire.
- Vitesse de production : minimiser le nombre de « secondes par composant » sur les tours suisses à grande vitesse.
- Efficacité de l'évacuation des copeaux : gestion du flux de copeaux dans les micro-cavités pour éviter une défaillance soudaine de l'outil.

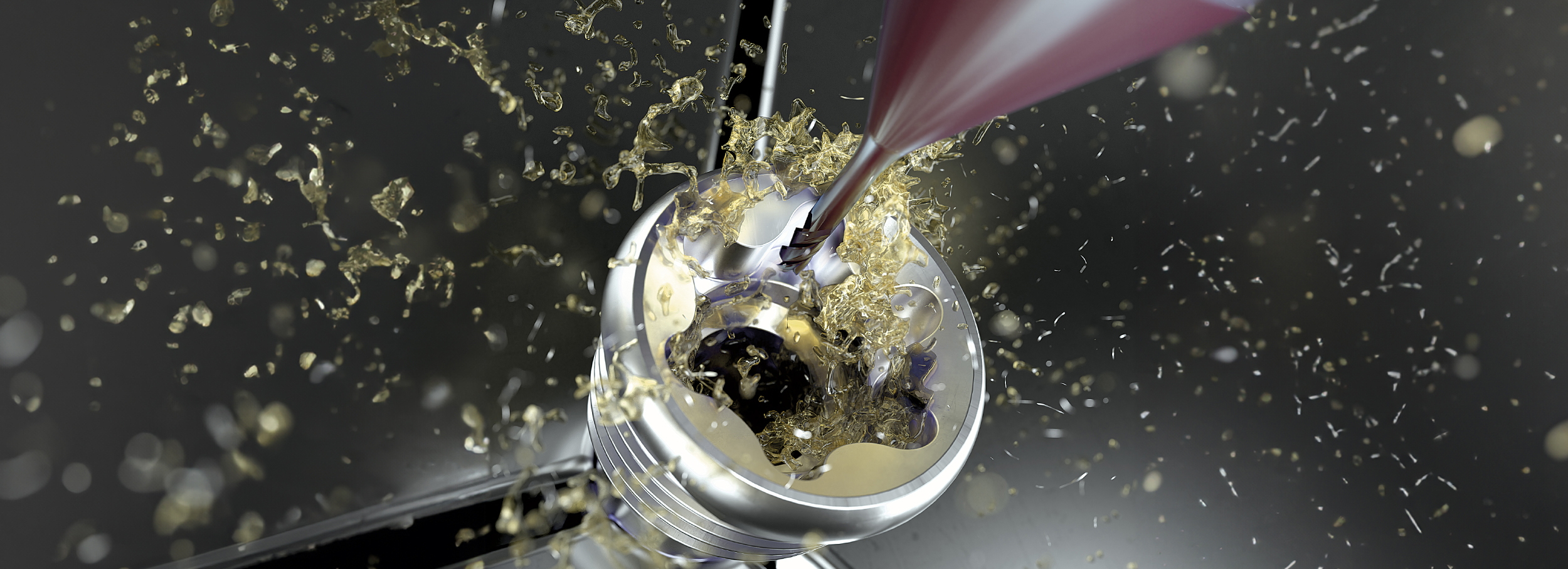

La stratégie d'optimisation interne Hexalobe
L'entraînement interne reste un goulot d'étranglement courant dans la production de vis à os et de vis pédiculaires. Mikron Tool a mis au point une séquence d'usinage dédiée qui transforme ce défi en une opération rationalisée et hautement efficace. Pour les matériaux tels que le TiAl6V4 ELI, les alliages CoCr et l'acier inoxydable 316L, nous utilisons une approche à plusieurs niveaux :
Perçage à haute stabilité
La précision de l'entraînement dépend fortement de la qualité du trou pilote. Nos micro-forets spécialisés offrent :
- Alignement de précision : les forets à gradins et à chanfreins garantissent que les fraises suivantes restent parfaitement concentriques.
- Préparation du substrat : l'enlèvement de matière défini permet aux fraises de fonctionner de manière optimale.
Fraisage TORX® à haute interpolation
Nos micro-fraises dédiées sont spécialement conçues pour une interpolation à grande vitesse dans la douille.
- Architecture rigide : les substrats en carbure optimisés et la conception des fraises éliminent la déviation, garantissant ainsi la précision dimensionnelle des « lobes » de l'entraînement.
- Gestion thermique : des revêtements spécialisés et une technologie de refroidissement interne fournissent un bouclier thermique lors du fraisage d'alliages médicaux résistants.
- Vitesses d'avance améliorées : les géométries optimisées des goujures permettent un enlèvement agressif de matière tout en préservant la longévité de l'outil.
Perçage de vis canulées à haute stabilité
- Excellence dans le perçage profond : notre technologie facilite le perçage efficace de vis canulées, garantissant la rectitude même avec des rapports d'aspect élevés.
Ingénierie pour une qualité biocompatible
Afin de garantir le succès à long terme des implants et la durabilité des outils, nos solutions intègrent :
- Carbure optimisé : offre la résistance à la rupture requise pour un engagement à l'échelle microscopique.
- Traitements de surface sans chrome : essentiels pour prévenir la contamination croisée des implants métalliques.
- Géométries personnalisées : spécialement conçues pour atténuer l'accumulation de matière (BUE) lors du traitement des aciers inoxydables ductiles.
Comparaison des performances : efficacité du micro-usinage
| Caractéristique | Avantage |
|---|---|
| Cycles consolidés | Réduction des décalages d'outils et accélération de la finition des pièces |
| Profils optimisés | Usinage de précision de douilles hexalobes sans bavures |
| Revêtements minces avancés | Durée de vie maximale des outils dans le titane, le cobalt-chrome et l'acier inoxydable |
| Usure prévisible des outils | Production stable et sans surveillance pour les lots à grand volume |
| Perçage canulé | Coaxialité de haute précision pour garantir un alignement fonctionnel |
Affinez votre production d'implants chirurgicaux
Que vous développiez un nouveau prototype de vis à os et pédiculaire ou que vous optimisiez une gamme à grand volume de matériel traumatologique, Mikron Tool vous offre l'avantage technique nécessaire à votre réussite.
