Chirurgische Schrauben
Präzisionsschneidwerkzeuge für die Bearbeitung chirurgischer Schrauben
Bearbeitung von medizinischen Schrauben: Sechskant- und Mikrobohrwerkzeuge
Chirurgische Schrauben sind ein kritischer Punkt bei modernen orthopädischen Eingriffen und Wirbelsäuleninterventionen. Da diese Implantate miniaturisiert und aus hochfesten, biokompatiblen Legierungen gefertigt sind, erfordert ihre Herstellung extreme geometrische Präzision und absolute Prozessstabilität.
Mikron Tool bietet spezialisierte Ingenieursleistungen für die komplexesten Aspekte der Herstellung orthopädischer Implantate. Wir konzentrieren uns auf die Optimierung des Bearbeitungsprozesses für Hexalobe-Schrauben, der in der medizinischen Fertigung traditionell eine Herausforderung darstellt.
Überwindung metallurgischer Hindernisse in der medizinischen Fertigung
Die Herstellung hochwertiger medizinischer Implantate erfordert den Umgang mit den unbeständigen Eigenschaften von Titan der Güteklasse 5, Edelstahl 316L und Kobalt-Chrom (CoCr). Diese Werkstoffe sind bekannt für ihre hohe Wärmeentwicklung und schnelle Kaltverfestigung, was bei herkömmlichen Schneidwerkzeugen zu Problemen führen kann.
Zu den wichtigsten Herausforderungen bei der Fertigung gehören:

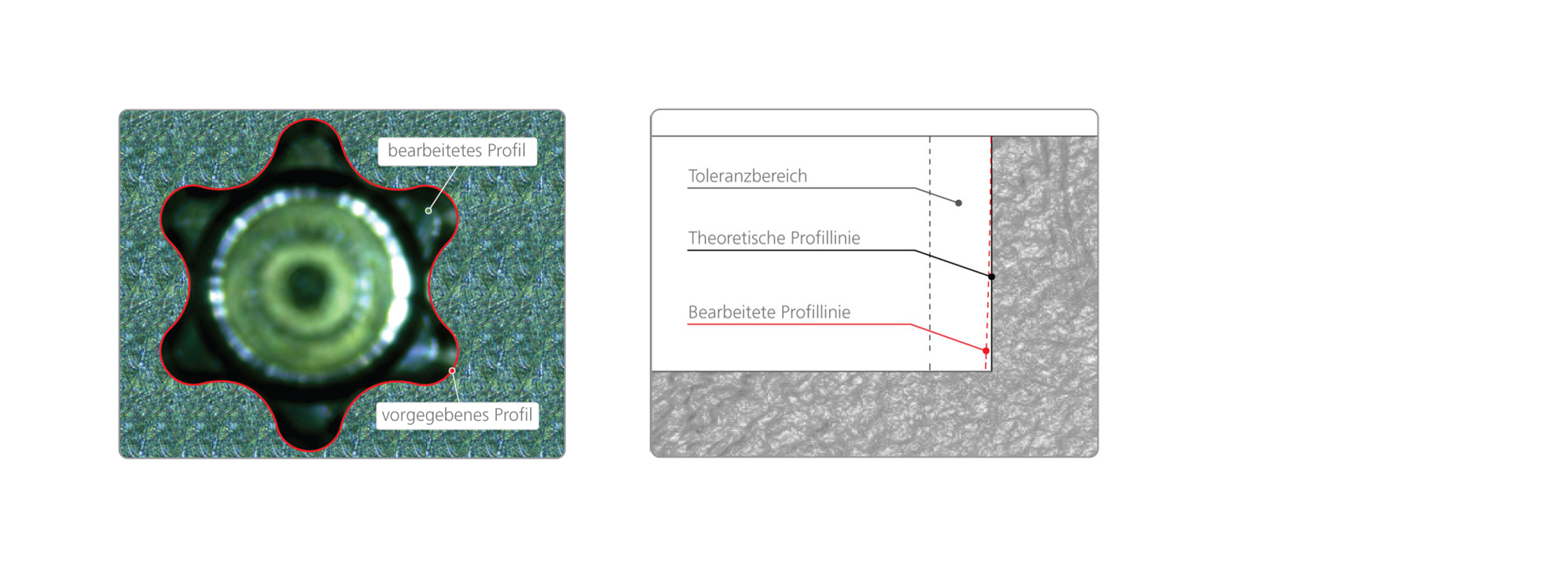

- Profilgenauigkeit: Einhaltung mikroskopischer Toleranzen beim Fräsen von TORX®-Vertiefungen

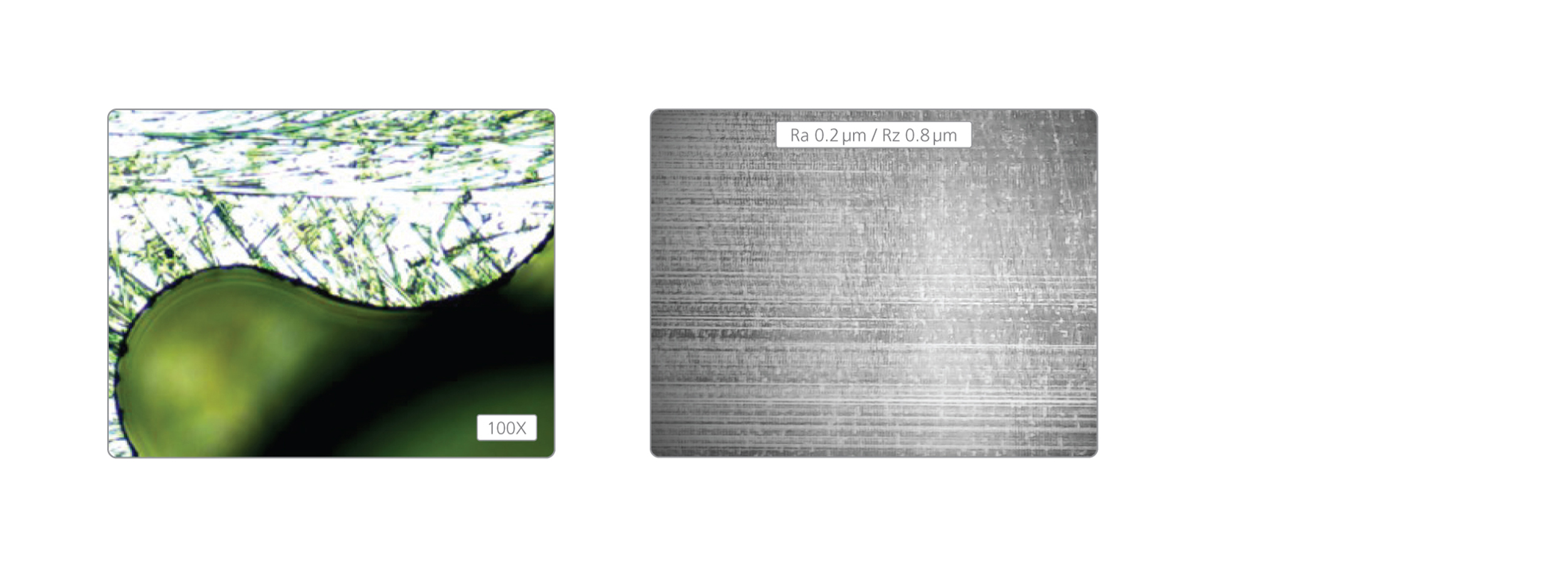

- Kantenintegrität: Reduzierung der Gratbildung, um den manuellen Nachbearbeitungsaufwand zu begrenzen
- Durchsatzgeschwindigkeit: Minimierung der „Sekunden pro Bauteil“ auf Hochgeschwindigkeits-Langdrehmaschinen
- Effiziente Spanabfuhr: Steuerung des Spanflusses in Mikrohohlräumen, um plötzlichen Werkzeugausfall zu verhindern
Die Strategie zur Optimierung des Innensechskants
- Der Innenantrieb stellt nach wie vor einen häufigen Engpass bei der Herstellung von Knochen- und Wirbelsäuleschrauben dar. Mikron Tool hat eine spezielle Bearbeitungssequenz entwickelt, welche diese Herausforderung in einen optimierten, hocheffizienten Arbeitsablauf verwandelt. Für Werkstoffe wie TiAl6V4 ELI, CoCr-Legierungen und Edelstahl 316L wenden wir einen mehrstufigen Ansatz an:
Hochstabiles Bohren
Die Genauigkeit des Antriebs hängt in hohem Maße von der Qualität der Vorbohrung ab. Unsere spezialisierten Mikrobohrer bieten:
- Präzise Ausrichtung: Bohrer mit Stufen und Fasen sorgen dafür, dass die nachfolgenden Schaftfräser perfekt konzentrisch bleiben
- Substratvorbereitung: Durch definierten Materialabtrag können die Fräser optimal arbeiten

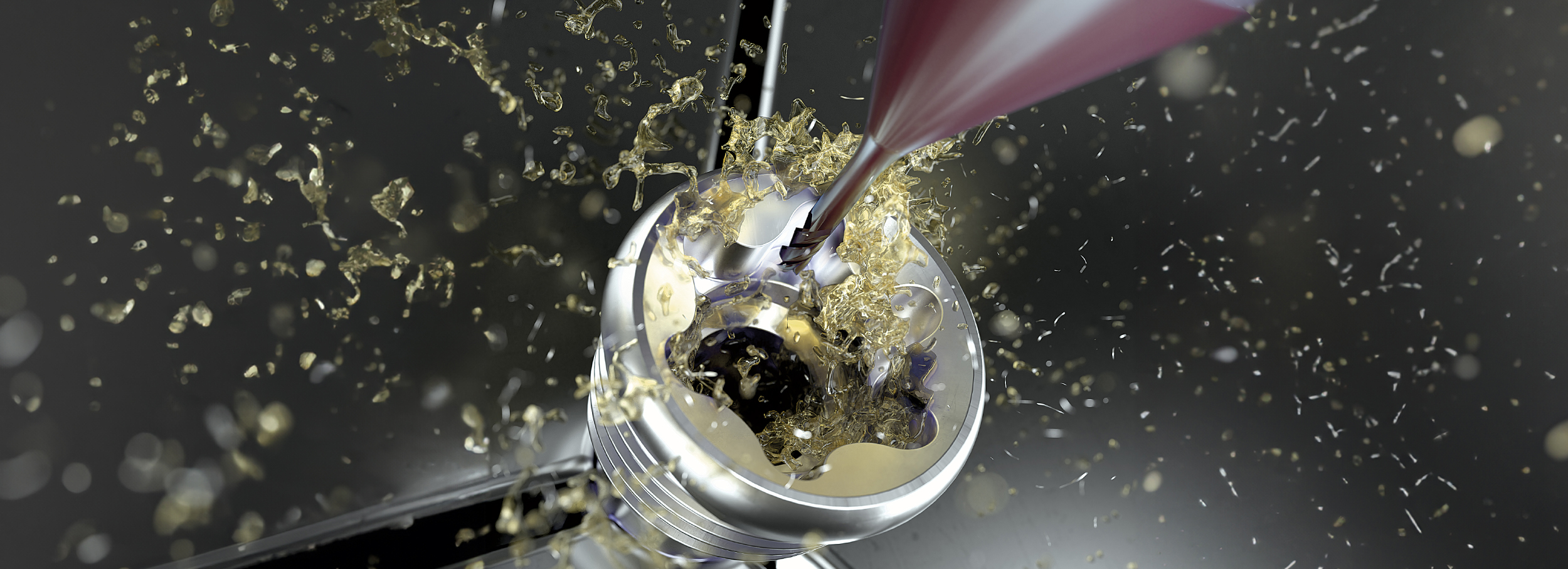

Hochinterpolatives TORX®-Fräsen
Unsere speziellen Mikro-Schaftfräser wurden spezifisch für die Hochgeschwindigkeits-Interpolation innerhalb des TORX® Profils entwickelt.
- Stabile Struktur: Optimierte Hartmetallsubstrate und das Design der Schaftfräser verhindern Durchbiegungen und gewährleisten, dass die Loben der Schrauben maßgenau sind
- Wärmemanagement: Spezielle Beschichtungen und interne Kühltechnologie bieten einen Hitzeschutz beim Fräsen zäher medizinischer Legierungen
- Verbesserte Vorschubgeschwindigkeiten: Optimierte Schneidgeometrien ermöglichen einen aggressiven Materialabtrag bei gleichzeitiger Gewährleistung der Werkzeugstandzeit
Hochstabiles Bohren von kanülierten Schrauben
- Exzellenz bei der Tieflochbohrung: Unsere Technologie ermöglicht effizientes Bohren von kanülierten Schrauben und gewährleistet Geradheit auch bei hohen Seitenverhältnissen
Technik für biokompatible Qualität
Um den langfristigen Implantaterfolg und die Standzeit der Werkzeuge zu gewährleisten, bieten unsere Lösungen:
- Optimiertes Hartmetall: Garantiert die für den Eingriff im Mikromaßstab erforderliche Bruchzähigkeit
- Chromfreie Oberflächenbehandlungen: Unverzichtbar zur Vermeidung von Kreuzkontaminationen bei metallischen Implantaten
- Spezielle Geometrien: Speziell entwickelt, um die Bildung von Aufbauschneiden (AWS) bei der Bearbeitung von duktilem Edelstahl zu minimieren
Leistungsvergleich: Effizienz bei der Mikrobearbeitung
| Merkmal | Vorteil |
|---|---|
| Konsolidierte Zyklen | Reduzierte Profilabsätze und schnellere Fertigstellung der Teile |
| Optimierte Profile | Präzise Bearbeitung von Sechskant-Innenaufnahmen ohne Grate |
| Fortschrittliche dünne Beschichtungen | Maximale Standzeit bei Titan, Kobalt-Chrom und Edelstahl |
| Vorhersehbarer Werkzeugverschleiß | Stabile, unbeaufsichtigte Produktion für Großserien |
| Kanalisiertes Bohren | Hochpräzise Koaxialität zur Gewährleistung der funktionalen Ausrichtung |
Optimieren Sie Ihre Produktion chirurgischer Implantate
Ganz gleich, ob Sie einen neuen Prototyp für Knochen- und Wirbelsäuleschrauben entwickeln oder eine Großserienlinie für Traumatologie-Implantate optimieren – Mikron Tool liefert Ihnen den technischen Vorsprung, den Sie für Ihren Erfolg benötigen.
