CrazyMill Cool Cilindrica/Torica Z4 –
Lavorazione preliminare e finitura
da 1 mm (.039“)

Tempo di lavorazione più breve* -
fino a 2 volte più veloce

  • Grazie alle alte prestazioni (ap fino a 1 x d), alle alte velocità di taglio (vc fino a 350 m/min (1148 SFM)) ed al volume di asportazione dei trucioli estremamente elevato (Q)
  • Efficienza 2 volte maggiore rispetto agli utensili comuni
  • Fresatura per interpolazione elicoidale o in rampa lineare con angoli d’entrata elevati (fino a 45° in base al materiale) grazie allo speciale ed allargato “canale per truciolo” nella testa

*: Il confronto prende in considerazione le frese e le procedure di fresatura disponibili sul mercato nonché i parametri di lavorazione consigliati dai produttori.

Elevata durata di vita* -
fino a 4 volte superiore

  • Il raffreddamento integrato impedisce il surriscaldamento dei taglienti e garantisce un’ottima evacuazione dei trucioli
  • Ampi canali di lubrificazione in rapporto al diametro dell’utensile di fresatura:
    • Abbondante flusso di refrigerante estremamente efficiente asporta i trucioli dalla zona di fresatura: nessuna scheggiatura dei taglienti
    • Il calore generato dall’attrito è ampiamente assorbito dall’olio da taglio e asportato: nessun tagliente di riporto
  • Rivestimento di alta prestazione eXedur SNP:
    • Resistente ad alte temperature ed ossidazione
    • Elevata resistenza all‘usura
    • La bassa adesione ai metalli evita l’incollamento
    • Nessuna saldatura dei trucioli grazie al basso coefficiente di attrito
  • CrazyMill Cool Z4 ha una durata di vita fino a 4 volte maggiore rispetto agli utensili di fresatura comuni

*: Il confronto prende in considerazione le frese e le procedure di fresatura disponibili sul mercato nonché i parametri di lavorazione consigliati dai produttori.

Maggiore sicurezza di processo* -
maggiore produttività

  • Nessun surriscaldamento dei taglienti o del metallo duro grazie al raffreddamento integrato
  • Nessun surriscaldamento del rivestimento ad alto rendimento grazie all'efficiente e massiccio raffreddamento
  • Il raffreddamento integrato evita i taglienti di riporto, poiché non permette la generazione di calore sui taglienti

*: Il confronto prende in considerazione le frese e le procedure di fresatura disponibili sul mercato nonché i parametri di lavorazione consigliati dai produttori.

Alta precisione -
alta qualità della superficie

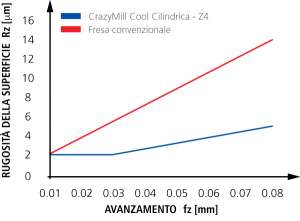

  • Grazie all’evacuazione mirata dei trucioli data dal raffreddamento integrato nel gambo, la qualità della superficie risulta come qualità di rettifica

MikronTool-Products-Benefit-Roughness-feed_ITA

Materiale: X2CrNiMo17-12-2 / 1.4404 / AISI 316L
Diametro: 8 mm (.315“)
Profondità di fresatura: 16 mm (.630“)
Lubrorefrigerante: olio da taglio
Dati di taglio: vc = 260 m/min (853 SFM), ap = 16 mm (.630“), ae = 0.16 mm (.006“)

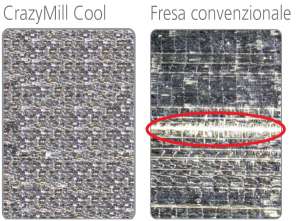

  • Controllo perfetto dei trucioli grazie al design ottimizzato del rompi truciolo: trucioli corti ed alta qualità della superficie. Non sono visibili solchi come accade utilizzando una fresa convenzionale

MikronTool-Products-Benefit-Surface-quality-Chip-splitting_ITA

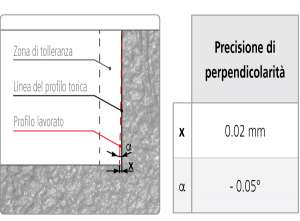

  • Elevata precisione di perpendicolarità, anche nelle versioni lunghi dell’utensile di fresatura, grazie al profilo delle gole ed alle dimensioni del nucleo → maggiore stabilità

MikronTool-Products-Benefit-Perpendicularity_CMC-Z4_ITA

Materiale: X2CrNiMo17-12-2 / 1.4404 / AISI 316L
Diametro: 8 mm (.315“)
Profondità di fresatura: 16 mm (.630“)
Lubrorefrigerante: olio da taglio
Dati di taglio: vc = 260 m/min (853 SFM), ap = 16 mm (.630“), ae = 0.16 mm (.006“)

Minori costi di produzione* -
costi di lavorazione più bassi

  • Tempo di lavorazione più breve: fino a 2 volte più veloce
  • Eccellente durata di vita: fino a 4 volte superiore
  • Un solo utensile per la lavorazione preliminare e la finitura

*: Il confronto prende in considerazione le frese e le procedure di fresatura disponibili sul mercato nonché i parametri di lavorazione consigliati dai produttori.



Il programma di fresatura

  • Microfresa cilindrica (smusso di 45°) e torica (raggio angolare) a quattro denti e con lubrificazione integrata
  • Gamma diametri: 1.0 mm – 8.0 mm (.039” – .315”, frazioni di pollice a disposizione)
  • Ciascun tipo di fresa ha quattro versioni:
    • Tipo A (profondità di taglio max. 2 x d) con lunghezza tagliente 2 x d
    • Tipo C (profondità di taglio max. 5 x d) con lunghezza tagliente 2 x d
    • Tipo M (profondità di taglio max. 3 x d) con lunghezza tagliente 3 x d
    • Tipo N (profondità di taglio max. 4 x d) con lunghezza tagliente 4 x d
  • Utensile di fresatura con gambo di: 4 mm (.158”), 6 mm (.236“), 8 mm (.315“), 10 mm (.394“) e 12 mm (.472“)

Caratteristiche distintive

  • Canali di lubrificazione integrati: raffreddamento regolare e massiccio ed evacuazione mirata dei trucioli
  • Unico e brevettato
  • „HSPC“ (HighSpeedPerformanceCutting), particolarmente adatto a materiali difficili da lavorare (come acciai inossidabili, leghe di titanio, leghe di CrCo e resistenti al calore ed agli acidi).
  • Geometria della testa per una fresatura ottimale in rampa lineare o per interpolazione elicoidale con angoli d’entrata elevati grazie allo speciale ed allargato “canale per truciolo”.
  • Elevata rigidità dell’utensile: maggiore resistenza delle forze di lavorazione grazie ai robusti taglienti laterali, particolarmente nelle lunghe versioni M e N → elevata precisione (perpendicolarità) ed alta qualità della superficie
  • Un rompi truciolo ottimizzato nelle lunghe versioni M e N garantisce dei trucioli corti e la massima qualità della superficie
  • Adatta alla contornatura e fresatura di tasche
  • Lavorazione preliminare e finitura con un solo utensile
  • Metallo duro con alta tenacità e resistenza agli shock termici
  • Rivestimento di alta prestazione eXedur SNP resiste all’usura ed al calore
  • Mikron Tool produce tutti gli utensili con la massima precisione di ripetibilità. L’utente approfitta così di condizioni di produzione stabili ed a lungo termine (sicurezza di processo e precisione della lavorazione)
