Punta di precisione flessibile
con raffreddamento interno

CrazyDrill Flex di Mikron Tool consente forature con diametri compresi tra 0.1 e 2.0 mm (.004” a .079”) con versioni per acciaio, titanio e materiali inossidabili (versione rivestita per acciaio e version per materiali inossidabili a disposizione in frazioni di pollice). Grazie all’elemento centrale tra la parte tagliente ed il gambo (collo), la punta in metallo duro CrazyDrill Flex raggiunge la lunghezza e robustezza necessaria per forature profonde fino ad una profondità di 50 x d. Con CrazyDrill Flex è possibile eseguire forature profonde di piccole dimensioni in modo rapido, preciso e conveniente su centri di lavoro, torni e macchine transfer. Per tali fori, questa punta garantisce un tempo di foratura molto più breve rispetto alla foratura con punte a cannone, alla micro-erosione o alla foratura laser.

La punta flessibile ed interamente in metallo duro non è stata sviluppata per materiale plastico, ma può anche essere usata per materie plastiche e plexiglass.

Sono disponibili tre modelli: CrazyDrill Flex Steel, CrazyDrill Flex Titanium e CrazyDrill Flex SST-Inox.

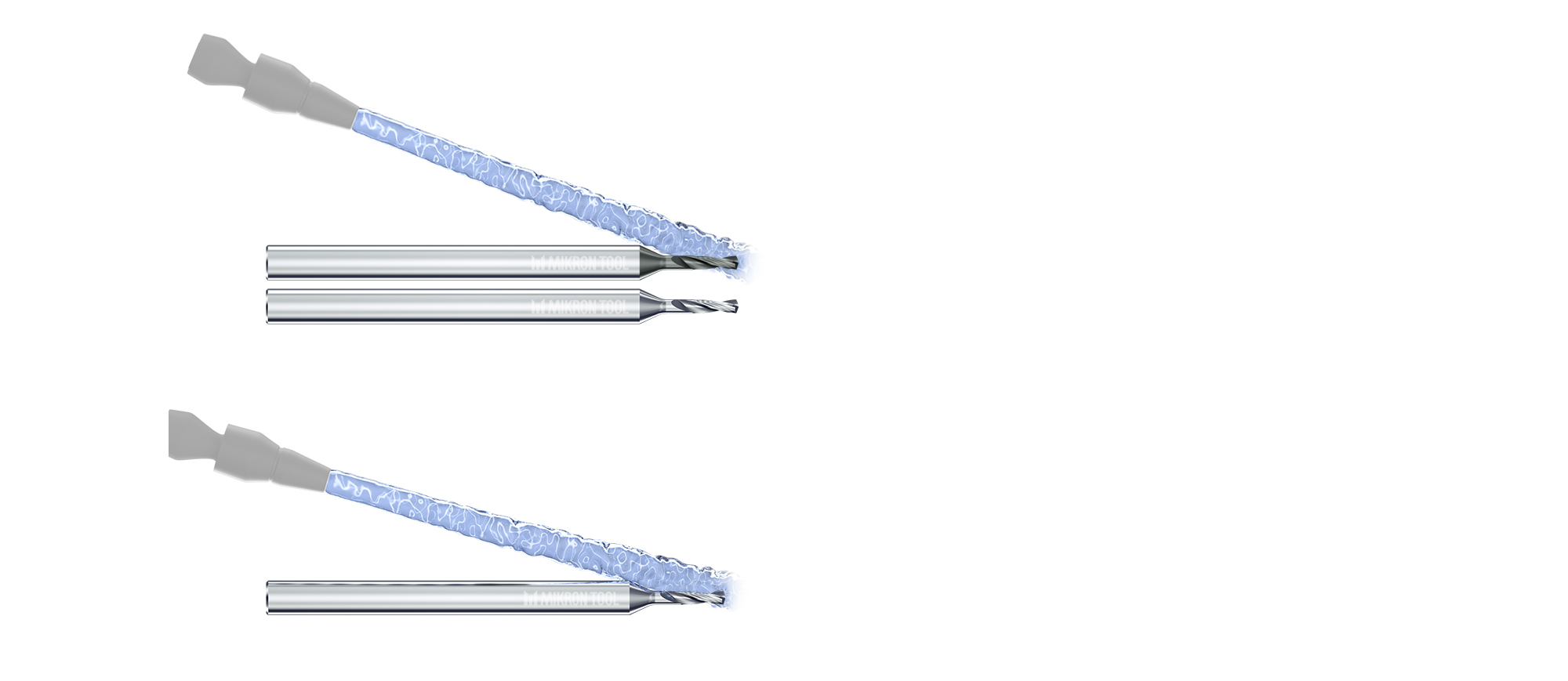

CrazyDrill Flexpilot

Per ottenere un'elevata precisione di allineamento nelle forature profonde si raccomanda di eseguire precedentemente una foratura di pilotaggio/centraggio con CrazyDrill Flexpilot (Steel rivestito e non rivestito risp. Titanium) per CrazyDrill Flex Steel e Titanium. Queste punte per profondità di foratura fino a 3 x d creano la base perfetta per fori profondi con CrazyDrill Flex e, grazie alla nuova geometria della punta, consentono un'elevata velocità di foratura.

MikronTool-description-CrazyDrill-Flexpilot-Steel-Titanium

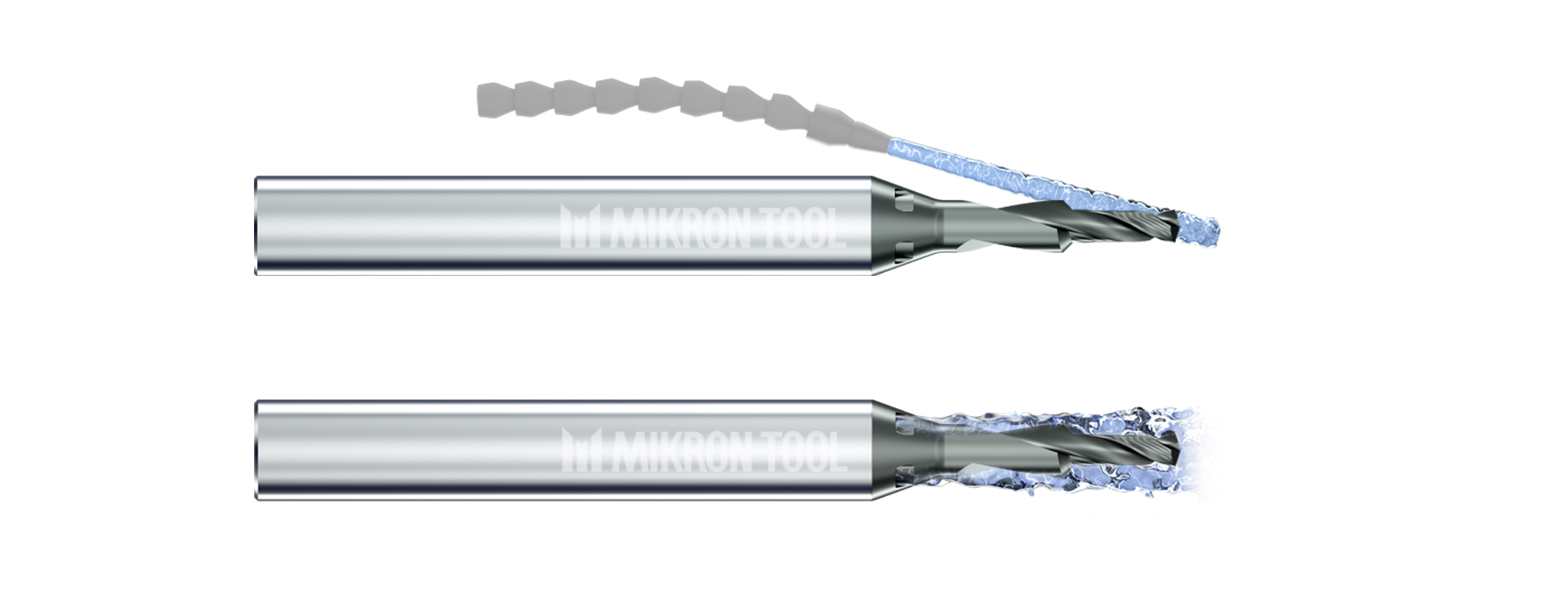

CrazyDrill Pilot SST-Inox

Per ottenere un'elevata precisione di allineamento nelle forature profonde si raccomanda di eseguire precedentemente una foratura di pilotaggio/centraggio con CrazyDrill Pilot SST-Inox per CrazyDrill Flex SST-Inox. Questa punta per profondità di foratura fino a 3 x d crea la base perfetta per fori profondi con CrazyDrill Flex SST-Inox e, grazie alla nuova geometria della punta, consente un'elevata velocità di foratura.

MikronTool-Description-CrazyDrill-Pilot-SST-Inox

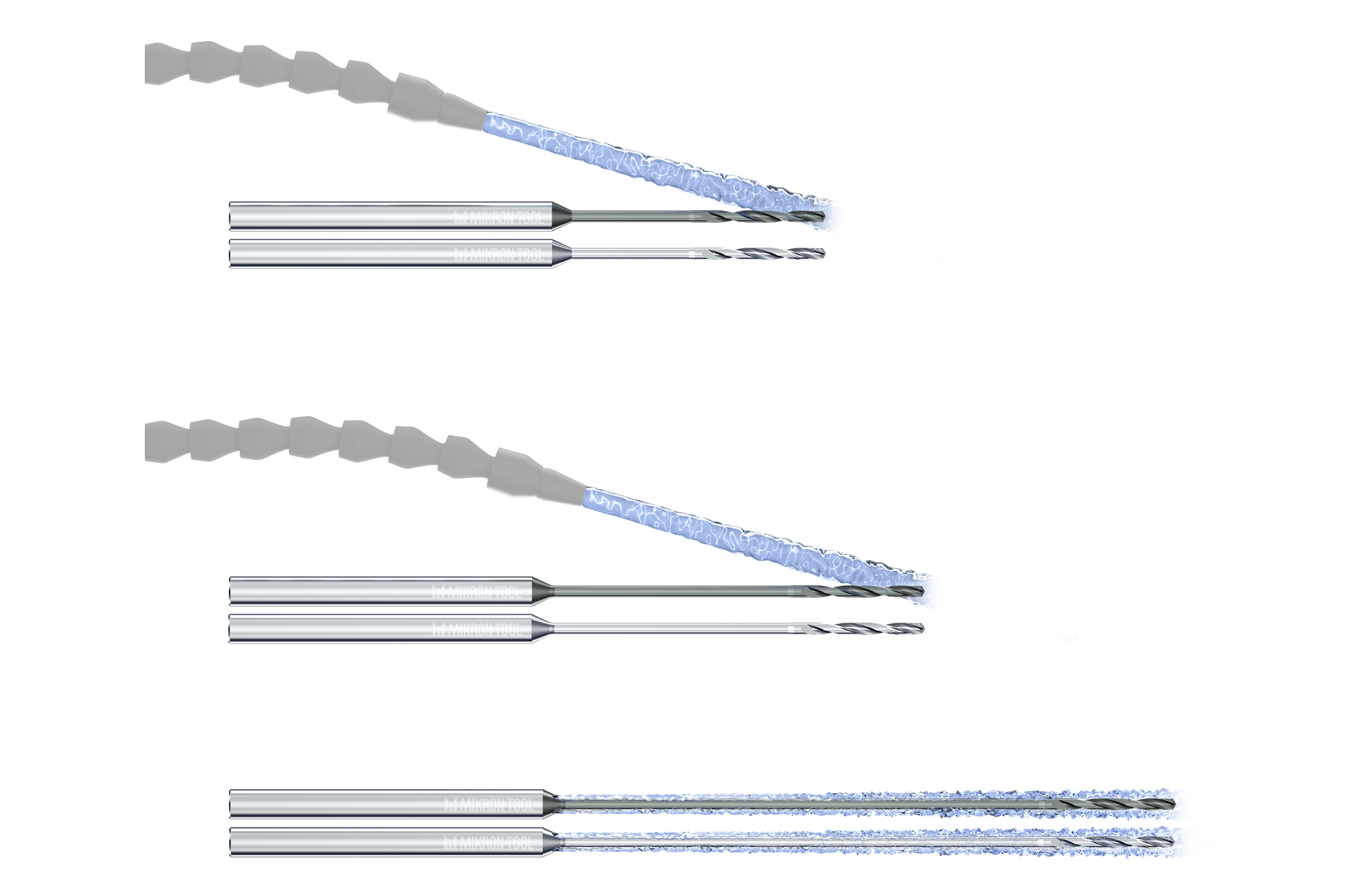

CrazyDrill Flex Steel

CrazyDrill Flex Steel (rivestito e non rivestito) è principalmente adatto per acciai, ghise, leghe di alluminio, ottone e bronzo e per profondità di foratura di 20 x d, 30 x d e 50 x d.
Le versioni fino a 30 x d si usano con lubrificazione esterna, mentre la variante con lunghezza utile di 50 x d ha dei canali di raffreddamento integrati nel gambo.

MikronTool-description-CrazyDrill-Flex-Steel

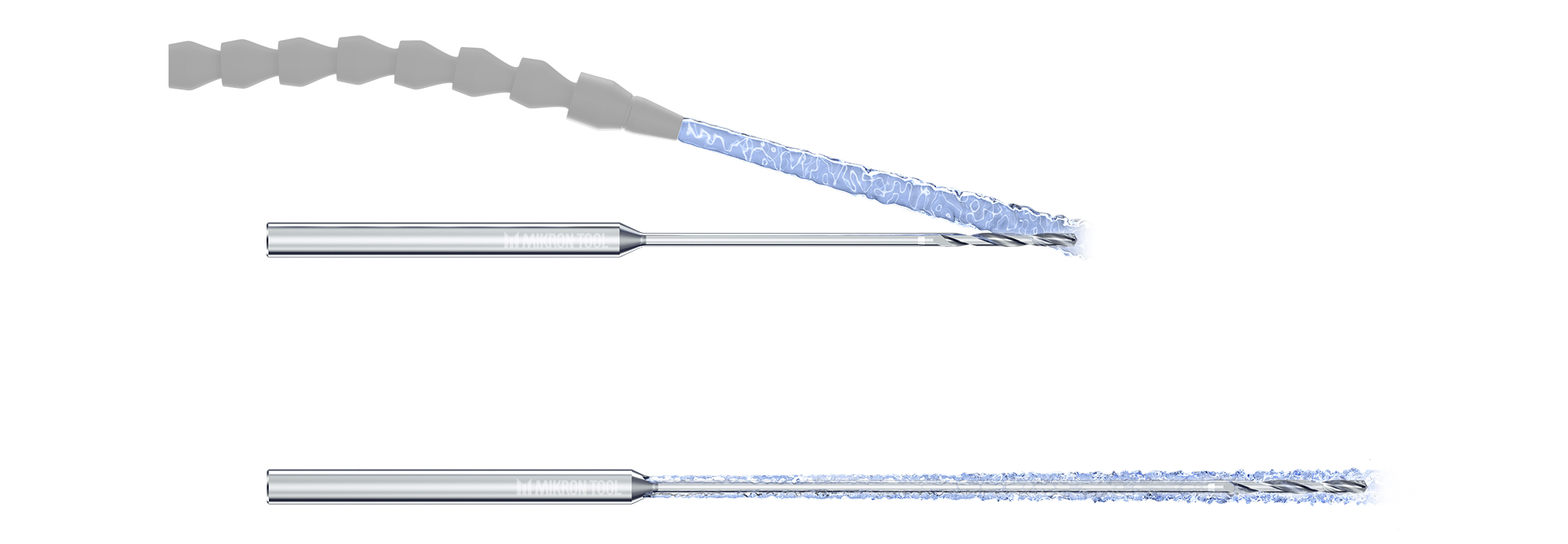

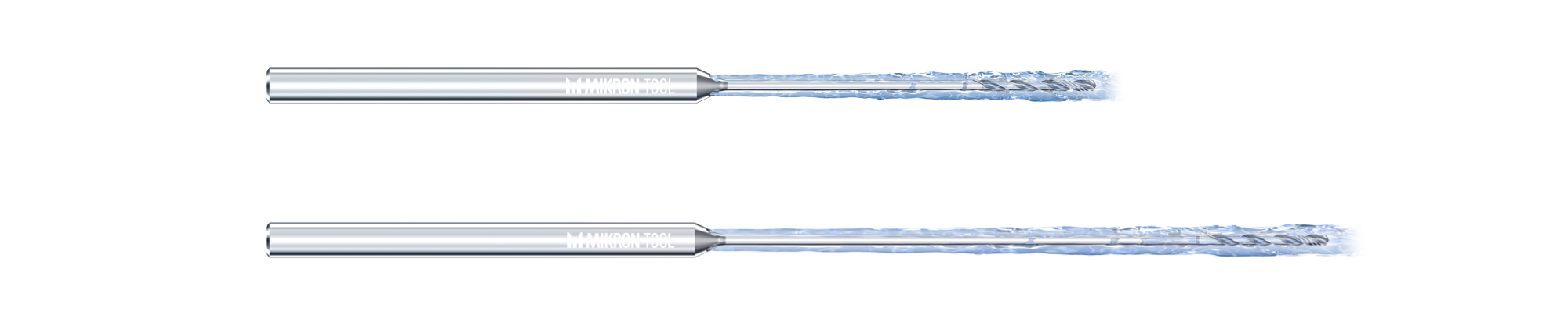

CrazyDrill Flex Titanium

CrazyDrill Flex Titanium con la sua specifica geometria di taglio è adatto per materiali a truciolo lungo come titanio e rame e per profondità di foratura di 30 x d e 50 x d.
La versione 30 x d si usa con lubrificazione esterna, mentre la variante con lunghezza utile di 50 x d ha dei canali di raffreddamento integrati nel gambo. Le due versioni non sono rivestite, fattore perfetto per la lavorazione dei materiali sopra menzionati.

MikronTool-description-CrazyDrill-Flex-Titanium

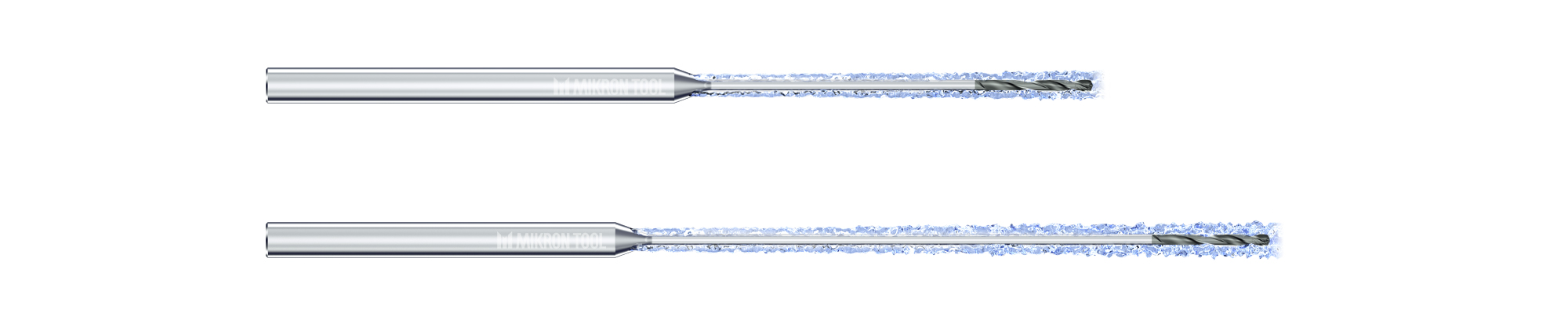

CrazyDrill Flex SST-Inox

CrazyDrill Flex SST-Inox è la versione per materiali inossidabili e ottone senza piombo. La punta è disponibile per profondità di foratura di 30 x d e 50 x d, tutte e due versioni hanno dei canali di raffreddamento integrati nel gambo e sono rivestite.

MikronTool-description-CrazyDrill-Flex-SST-Inox



CrazyDrill Flex - Punta flessibile per foratura profonda
con raffreddamento interno

La micropunta CrazyDrill Flex è una punta in metallo duro, flessibile e allo stesso tempo adatta per microforature fino a 50 x d. Le versioni 20 e
30 x d (CrazyDrill Flex Steel e Titanium) hanno il raffreddamento esterno, mentre la versione con lunghezza utile di 50 x d dispone di canali di raffreddamento integrati nel gambo come anche la versione 30 x d per acciai inossidabili (CrazyDrill Flex SST-Inox).

Questi canali di raffreddamento garantiscono una refrigerazione costante e mirata dei taglienti già da 15 bar. Grazie alla particolare disposizione e forma dei canali di raffreddamento si ottiene un getto molto concentrato, che evacua i trucioli dalla gola e raffredda la punta. Anche ad alte velocità di rotazione, il getto del refrigerante rimane concentrato. Oltre all’olio da taglio, può essere utilizzata anche l’emulsione.

Punta flessibile per condizioni difficili

Grazie alla particolare tipologia di metallo duro e di geometria, CrazyDrill Flex è allo stesso tempo molto precisa e flessibile. Un elemento centrale flessibile con sezione ridotta conferisce elasticità (flessione) all’utensile, garantendo allo stesso tempo una rigidità (torsione/compressione) superiore rispetto ad una punta con spirale continua. In tal modo è possibile forare con sicurezza di processo anche in condizioni difficili e compensare, ad esempio, errori di posizionamento che possono verificarsi su multimandrini o una macchina transfer. CrazyDrill Flex può compensare agevolmente imprecisioni fino al 40% del proprio diametro senza rompersi. Finora ciò era possibile solamente con utensili in acciaio super rapido (HSS).

Nella variante per materiali inossidabili l’elica degressiva (brevettata) garantisce una buona rottura ed evacuazione dei trucioli, mentre la geometria dei taglienti è particolarmente adatta alle leghe NiCr.

Clicca qui per vedere il video.

Sicurezza di processo

Questo utensile in metallo duro ha una speciale geometria dei taglienti che consente una foratura veloce anche in presenza di disallineamenti senza danneggiare gli angoli di taglio. Ciò è dovuto alla raffinata rettifica della punta, che riduce le sollecitazioni durante la foratura (riduzione della forza dell’avanzamento fino al 50% circa), e alla stabilità della parte centrale della punta (direzione assiale). Durata di vita e sicurezza di processo sono garantite.

Il suo CrazyDrill Flex personale

Mikron Tool offre CrazyDrill Flex anche in versioni personalizzate:

  • Punta per acciaio temprato: standardizzata fino a 45 HRC, su richiesta 45-55 HRC
  • Punta rotazione sinistra
  • Punta per acciaio inox
  • Punta con diametri e lunghezze diversi dal programma standard
  • Punta con rivestimento

Desiderate più informazioni sulle nostre possibilità? Contattateci qui.

CrazyDrill Flex Video

Flessibilità e foratura profonda
