Präzises und schnelles
Kurzbohren bis 2 x d

Zentrieren / Pilotbohren oder Kurzbohren

Der Bohrer CrazyDrill Crosspilot (Pilotbohrer bzw. Kurzbohrer) bildet mit den Tiefbohrwerkzeugen wie CrazyDrill Cool oder CrazyDrill Cool XL ein in sich abgestimmtes Programm. Die Ausgangslage für eine präzise Bohrung und einen stabilen Bearbeitungsprozess bietet die Pilotbohrung. Diese wird auf schrägen, konvexen oder konkaven Oberflächen mit CrazyDrill Crosspilot gebohrt. Der Pilotbohrer realisiert durch seine kurze und robuste Bauweise eine hohe Positionsgenauigkeit. Zudem wird mittels der Pilotbohrung der Folgebohrer  zylindrisch geführt, was die Rechtwinkligkeit sowie Fluchtungsgenauigkeit (Geradheit) garantiert.

Die Qualität der Bohrung (kein messbarer Übergang von Pilot- zu Folgenbohrung) sowie der stabile Bearbeitungsprozess (kein Verklemmen) wird mittels einer abgestimmten Werkzeugtoleranz garantiert.

Toleranz Pilotbohrer CrazyDrill Crosspilot (Schrägbohrungen)( k6):

< 3 mm (.118”): 0 mm /+ 0.006 mm (.0” /+ .00024”)
≤ 6 mm (.236”): + 0.001 mm  /+ 0.009 mm (.00004” /+ .00035”)

Toleranz Folgebohrer CrazyDrill Steel 4 bis 7 x d (k5):

< 3 mm (.118”): 0 mm /+ 0.006 mm (.0” /+ .00024”)
≤ 6 mm (.236”): + 0.001 mm  /+ 0.009 mm (.00004” /+ .00035”)

Toleranz Folgebohrer CrazyDrill Cool 6 bis 15 x d (k5):

< 3 mm (.118”): 0 mm /+ 0.004 mm (.0” /+ .00016”)
≤ 6 mm (.236”): 0.001 mm /+ 0.006 mm (.00004” /+ .00024”)

Toleranz Folgebohrer CrazyDrill Cool XL 15 bis 40 x d (k6):

< 3 mm (.118”): 0 mm /+ 0.006 mm (.0” /+ .00024”)
≤ 6 mm (.236”): 0.001 mm /+ 0.009 mm (.00004” /+ .00035”)



Bohrprozess

Allgemein

In der Zerspanungsindustrie werden immer kürzere Bearbeitungszeiten gefordert. Gleichzeitig sind die Ansprüche an die Fertigungsgenauigkeit und Prozesssicherheit extrem hoch. Um diese Anforderungen zu erfüllen, muss das System „Werkzeugmaschine – Spindel – Werkzeug –  Werkzeugaufnahme“ als Ganzes betrachtet werden (siehe Zusatz Info).

Mikron Tool hat für die Anwendung von CrazyDrill Crosspilot einen schnellen und sicheren Prozess definiert, welcher ein optimales Bohrresultat erzeugt.

Schnelles Kurzbohren bzw. Pilotbohren

1. Pilotbohren oder Kurzbohren in einem Bohstoss:



MikronTool-Products-Process-Drilling-depth-2xd-inclined-surface
MikronTool-Products-Process-CrazyDrill-Crsosspilot-2xd-convex-surface
MikronTool-Products-Process-CrazyDrill-Crosspilot-2xd-concave-surface
MikronTool-Products-Process-CrazyDrill-Crosspilot-2xd-rounded-surface

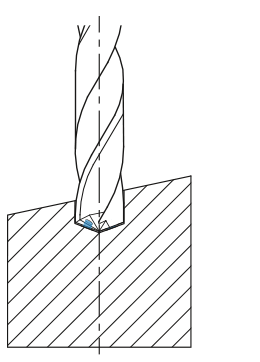

2. Bohren mit Folgebohrer:

MikronTool-Products-Process-CrazyDrill-Cool-XL-point-4-inclined-surface

Bohrbearbeitung mit CrazyDrill Crosspilot

1. CrazyDrill Crosspilot:

  • Externe Kühlung einschalten
  • Mit Bohrdrehzahl und Bohrvorschub (siehe Schnittdaten) einfahren und bohren bis max. α = 60° in einem Bohrstoss
MikronTool-Products-Process-CrazyDrill-Crosspilot-2xd-alfa-inclined-surface
  • Nach dem Erreichen der gewünschten Schnitttiefe mit dem Bohrer mit Bohrvorschub oder Eilgang zurückfahren

2. Bohren mit Folgebohrer - Bohrprozess:

  • Bohren mit CrazyDrill SST-Inox (Ø 0.3 mm – 2.0 mm/.012” – .079” / bis 8 x d)
  • Bohren mit CrazyDrill Steel (Ø 0.4 mm – 6.0 mm/.016” – .236” / bis 7 x d)
  • Bohren mit CrazyDrill Alu ( Ø 0.4 mm – 3.0 mm/.016” – .118” / bis 10 x d)
  • Bohren mit CrazyDrill Cool (Ø 0.75 mm – 6.0 mm/.030” – .236” / bis 15 x d)
  • Bohren mit CrazyDrill Cool XL (Ø 1.0 mm – 6.0 mm/.039” – .236” / bis 40 x d)
  • Bohren mit CrazyDrill Flex (Ø 0.1 mm – 1.2 mm/.004” – .047” / bis 50 x d)

Getestet und bewährt

Mikron Tool hat für die Anwendung von CrazyDrill Crosspilot die idealen Schnittparameter (Verhältnis Bohrgeschwindigkeit zu Standzeit und Prozesssicherheit) ermittelt. Diese werden in den Schnittdatentabellen nach Bohrerdurchmesser sowie dem zu bearbeitenden Werkstoff aufgelistet. Eindeutige und bei Mikron Tool getestete Schnittdaten, wie Schnittgeschwindigkeit vc, Vorschub f und Bohrstösse Q, erlauben ein schnelles und sicheres Bearbeiten.

Die Übersicht der Schnittwerttabelle nach Werkstoffgruppe, Werkstoffart, Härtegrad bzw. Zugfestigkeit, Werkstoffnummer, DIN und  AISI/ASTM/UNS erlaubt ein schnelles Zuordnen des zu bearbeitenden Materials.

Verpackung

Für CrazyDrill Crosspilot ist eine stosssichere und bedienerfreundliche Bohrer Verpackung unerlässlich.  Mikron Tool bietet alle Werkzeuge der Familie CrazyDrill Crosspilot in einer hochwertigen Einzelverpackung an.

Hinweise oder weitere Fragen

Hinweise zu Spannmittel und Kühlung bzw. Schmierung finden Sie unter dem Kapitel "Zusatz Info".

Mikron Tool verfügt über ein internationales Team von Zerspanungsspezialisten. Diese beantworten gerne Ihre Fragen (Maschinen, Spannmittel, Kühlung, Prozess...).

Klicken Sie auf diesen Link, um uns direkt zu kontaktieren.
