CrazyDrill Cool Titanium, der Bohrer für Reintitan (PTC) und Titanlegierungen (ATC) mit Innenkühlung besitzt durch seine spezielle Bohrerspitzengeometrie eine hohe Selbstzentrierung und kann daher auf regelmässigen und geraden Oberflächen für Bohrtiefen bis 6 x d ohne Zentrier- bzw. Pilotierbohrung eingesetzt werden.

Höhere Anforderungen: bei unregelmässigen, rauen oder schrägen Oberflächen oder für höchste Positionsgenauigkeit und für Bohrtiefen bis 10 x d:

• CrazyDrill Cool Titanium PTC 3 x d als Pilotbohrer
• CrazyDrill Coolpilot Titanium ATC bis 3 x d als Pilotbohrer
• CrazyDrill Crosspilot als Pilotbohrer auf schrägen Oberflächen

CrazyDrill Cool Titanium ATC 10 x d
Die Pilotbohrung mit CrazyDrill Coolpilot Titanium ATC oder CrazyDrill Crosspilot (auf schrägen Oberflächen) ist der perfekte Ausgangspunkt für eine präzise Bohrungsposition mit hoher Fluchtungsgenauigkeit. Dank perfekt abgestimmter Bohrertoleranz entsteht kein messbarer Übergang vom Pilotbohrer zum Folgebohrer. Eine durchgehend hohe Qualität der Bohrung ist gewährleistet.

Toleranz Pilotbohrer CrazyDrill Coolpilot Titanium ATC (m5):
≤ 3 mm (.118”): + 0.002 mm /+ 0.006 mm (+.00008” /+ .00024”)
≤ 6.35 mm (.250”): + 0.004 mm /+ 0.009 mm (+.00016” /+ .0004”)

Toleranz Pilotbohrer CrazyDrill Crosspilot (Schrägbohrungen) (k6):
≤ 3 mm (.118”): + 0 mm /+ 0.006 mm (+ 0” /+ .00024”)
≤ 6.35 mm (.250”): + 0.001 mm /+ 0.009 mm (+ .00004” /+ .0004”)

Toleranz Folgebohrer CrazyDrill Cool Titanium ATC (k5):
≤ 3 mm (.118”): + 0 mm /+ 0.004 mm (+ 0” /+ .00016”)
≤ 6.35 mm (.250”): + 0.001 mm /+ 0.006 mm (+ .00004” /+ .00024”)

Allgemein

In der Zerspanungsindustrie werden immer kürzere Bearbeitungszeiten gefordert. Gleichzeitig sind die Ansprüche an die Fertigungsgenauigkeit und Prozesssicherheit extrem hoch. Um diese Anforderungen zu erfüllen, muss das System „Werkzeugmaschine – Spindel – Werkzeug –  Werkzeugaufnahme“ als Ganzes betrachtet werden.

Mikron Tool hat für die Anwendung von CrazyDrill Cool Titanium ATC und CrazyDrill Coolpilot Titanium ATC bzw. CrazyDrill Crosspilot sowie CrazyDrill Cool Titanium PTC und CrazyDrill Crosspilot einen schnellen und prozesssicheren Prozess definiert, welcher ein optimales Bohrresultat erzeugt.

Bohrprozess von Titanlegierungen Gr.5 / Gr.Nb

Pilotbohrung

• Interne Kühlung einschalten
• Bohren mit CrazyDrill Coolpilot Titanium ATC (unregelmässige und raue Oberflächen) bis 3 x d. Gleichzeitiges Anfasen 90°
• Bohren mit CrazyDrill Crosspilot für alle Versionen auf schrägen Oberflächen bis 2 x d

Bohrung

• Interne Kühlung einschalten
• Bohren mit CrazyDrill Cool Titanium ATC in einem einzigen Bohrstoss mit der empfohlenen Schnitt- und Vorschubgeschwindigkeit

Bemerkung:

Nach Erreichen der gewünschten Bohrtiefe kann ggf. im Eilgang zurückgefahren werden. Mit CrazyDrill Cool Titanium ATC bis 10 x d kann sofort mit der in der Tabelle empfohlenen Schnitt- und Vorschubgeschwindigkeit eingefahren und gebohrt werden.

Bohrprozess von Reintitan Gr.2

Pilotbohrung (nur auf schrägen Oberflächen)

• Bohren mit CrazyDrill Crosspilot auf schrägen Oberflächen

Bohrung

• Interne Kühlung einschalten

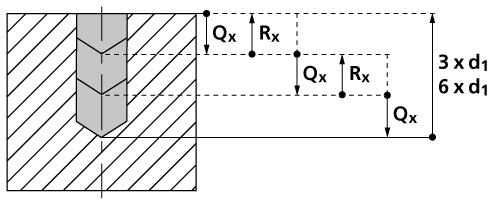

• Bohren mit CrazyDrill Cool Titanium PTC in einem Spanbruchbohrzyklus mit der empfohlenen Schnitt- und Vorschubgeschwindigkeit

Bemerkung:

Nach Erreichen der gewünschten Bohrtiefe kann ggf. im Eilgang zurückgefahren werden. Mit CrazyDrill Cool Titanium PTC bis 6 x d kann sofort mit der in der Tabelle empfohlenen Schnitt- und Vorschubgeschwindigkeit eingefahren und gebohrt werden.

Bohrprozess von Reintitan Gr.4

Pilotbohrung (nur auf schrägen Oberflächen)

• Bohren mit CrazyDrill Crosspilot auf schrägen Oberflächen

Bohrung

• Interne Kühlung einschalten
• Bohren mit CrazyDrill Cool Titanium PTC in einem einzigen Bohrstoss mit der empfohlenen Schnitt- und Vorschubgeschwindigkeit

Bemerkung:

Nach Erreichen der gewünschten Bohrtiefe kann ggf. im Eilgang zurückgefahren werden. Mit CrazyDrill Cool Titanium PTC bis 6 x d kann sofort mit der in der Tabelle empfohlenen Schnitt- und Vorschubgeschwindigkeit eingefahren und gebohrt werden.

Mikron Tool hat für die Anwendung von CrazyDrill Cool Titanium die idealen Schnittparameter (Verhältnis Bohrgeschwindigkeit zu Standzeit und Prozesssicherheit) ermittelt. Eindeutige und bei Mikron Tool getestete Schnittdaten, wie Schnittgeschwindigkeit vc, Vorschub f und Bohrstösse Q, erlauben ein schnelles und sicheres Bearbeiten.

Die Übersicht der Schnittwerttabelle nach Werkstoffgruppe, Werkstoffart, Härtegrad bzw. Zugfestigkeit, Werkstoffnummer, DIN und AISI/ASTM/UNS erlaubt ein schnelles Zuordnen des zu bearbeitenden Materials.

Für CrazyDrill Cool Titanium ist eine stosssichere und bedienerfreundliche Bohrer Verpackung unerlässlich. Mikron Tool bietet alle Werkzeuge der Familie CrazyDrill Cool Titanium in einer hochwertigen Einzelverpackung an.

Hinweise zu Spannmittel und Kühlung bzw. Schmierung finden Sie unter dem Kapitel "Zusatz Info".

Mikron Tool verfügt über ein internationales Team von Zerspanungsspezialisten. Diese beantworten gerne Ihre Fragen (Maschinen, Spannmittel, Kühlung, Prozess...).
