Präzise und schnelle Bohrung
in einem Bohrstoss

Pilotbohren und Bohren

CrazyDrill Cool SST-Inox, der Bohrer für Edelstahl und mit Innenkühlung, besitzt durch seine spezielle Bohrerspitzengeometrie eine hohe Selbstzentrierung und kann daher auf regelmässigen und geraden Oberflächen für Bohrtiefen bis 6 x d ohne Zentrier- bzw. Pilotierbohrung eingesetzt werden.

Höhere Anforderungen: bei unregelmässigen, rauen oder schrägen Oberflächen oder für höchste Positionsgenauigkeit und für Bohrtiefen bis
40 x d:

CrazyDrill Cool SST-Inox bildet mit dem Pilotbohrer CrazyDrill Coolpilot ein in sich abgestimmtes Programm. Die Ausgangslage für eine präzise Bohrung (Positionsgenauigkeit) und einen stabilen Bearbeitungsprozess bietet die Pilotbohrung mit CrazyDrill Coolpilot oder ggf. beim Bohren auf Schrägen der Pilotbohrer CrazyDrill Crosspilot. Der Pilotbohrer realisiert durch seine kurze und robuste Bauweise eine hohe Positionsgenauigkeit. Zudem wird mittels der Pilotbohrung der Folgebohrer (CrazyDrill Cool SST-Inox) zylindrisch geführt, was die Rechtwinkligkeit sowie Fluchtungs-
genauigkeit (Geradheit) garantiert.

Die Qualität der Bohrung sowie der stabile Bearbeitungsprozess (kein Verklemmen) wird mittels einer abgestimmten Werkzeugtoleranz garantiert.

Toleranz Pilotbohrer CrazyDrill Coolpilot (m5):
≤ 3 mm (.118”): + 0.002 mm /+ 0.006 mm (+.00008” /+ .00024”)
≤ 6 mm (.236”): + 0.004 mm /+ 0.009 mm (+.00016” /+ .0004”)

Toleranz Pilotbohrer CrazyDrill Crosspilot (Schrägbohrungen) (k6):
≤ 3 mm (.118”): + 0 mm /+ 0.006 mm (+ 0” /+ .00024”)
≤ 6 mm (.236”): + 0.001 mm /+ 0.009 mm (+ .00004” /+ .0004”)

Toleranz Folgebohrer CrazyDrill Cool SST-Inox (k5):
≤ 3 mm (.118”): + 0 mm /+ 0.004 mm (+ 0” /+ .00016”)
≤ 6 mm (.236”): + 0.001 mm /+ 0.006 mm (+ .00004” /+ .00024”)

Bohrprozess

Allgemein

In der Zerspanungsindustrie werden immer kürzere Bearbeitungszeiten gefordert. Gleichzeitig sind die Ansprüche an die Fertigungsgenauigkeit und Prozesssicherheit extrem hoch. Um diese Anforderungen zu erfüllen, muss das System „Werkzeugmaschine – Spindel – Werkzeug –  Werkzeugaufnahme“ als Ganzes betrachtet werden (siehe Zusatz Info).

Mikron Tool hat für die Anwendung von CrazyDrill Cool SST-Inox und CrazyDrill Coolpilot bzw. CrazyDrill Crosspilot einen schnellen und prozesssicheren Prozess definiert, welcher ein optimales Bohrresultat erzeugt.

Edelstahl Bohren bis 20 x d (für 6 x d empfohlen bei unregelmässigen, rauen oder schrägen Oberflächen oder bei Bedarf an hoher Positionsgenauigkeit):

  1. Pilotbohren in einem Bohrstoss
  2. Bohren in einem Bohrstoss

Pilotbohrung

  • Interne Kühlung einschalten
  • Bohren mit CrazyDrill Coolpilot (unregelmässige und raue Oberflächen) bis 3 x d, gleichzeitiges Anfasen 90°
  • Bohren mit CrazyDrill Crosspilot für alle Versionen auf schrägen Oberflächen bis 2 x d
MikronTool-Products-Process-3xd-small-irregular-surface
MikronTool-Products-Process-3xd&chamfer-small
MikronTool-Products-Process-Drilling-depth-2xd-inclined-surface

Bohrung

MikronTool-Products-Process-CrazyDrill-Cool-SST-Inox-6xd
MikronTool-Products-Process-CrazyDrill-Cool-SST-Inox-10xd
MikronTool-Products-Process-CrazyDrill-Cool-SST-Inox-15xd
MikronTool-Products-Process-CrazyDrill-Cool-SST-Inox-20xd

Bemerkung:

Nach Erreichen der gewünschten Bohrtiefe kann mit reduziertem Eilgang oder ggfs. im Eilgang (bei idealen Bedingungen) zurückgefahren werden. Mit CrazyDrill Cool SST-Inox kann sofort mit der in der Tabelle empfohlenen Schnitt- und Vorschubgeschwindigkeit eingefahren und gebohrt werden.

Edelstahl Bohren 30 x d und 40 x d:

  1. Pilotbohren in einem Bohrstoss
  2. Bohren in einem Bohrstoss

 Pilotbohrung

  • Interne Kühlung einschalten
  • Bohren mit CrazyDrill Coolpilot bis 3 x d. Gleichzeitiges Anfasen 90°
  • Bohren mit CrazyDrill Crosspilot auf schrägen Oberflächen bis 2 x d
MikronTool-Products-Process-3xd-small-irregular-surface
MikronTool-Products-Process-3xd&chamfer-small
MikronTool-Products-Process-Drilling-depth-2xd-inclined-surface

Bohrung

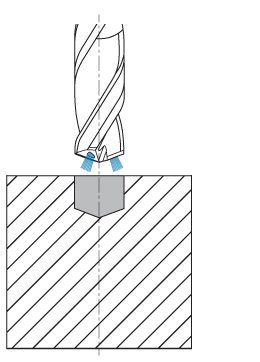

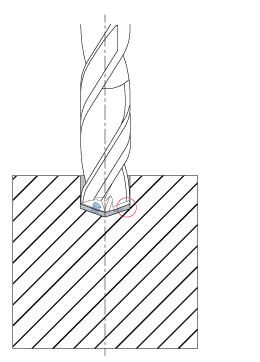

  • Interne Kühlung einschalten, mit max. Drehzahl n = 500 U/Min und vf = 1‘000 mm/Min bohren bis Bohrtiefe 2.8 x d (Sicherheitsabstand zum Bohrungsgrund der Pilotbohrung).

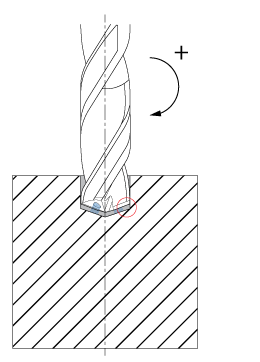

  • Drehzahl erhöhen gemäss Schnittdatentabelle und warten, bis die gewünschte Bohrungsdrehzahl erreicht ist. Bei langsamer Spindelbeschleunigungsrate ist eine Verweilzeit zu programmieren.

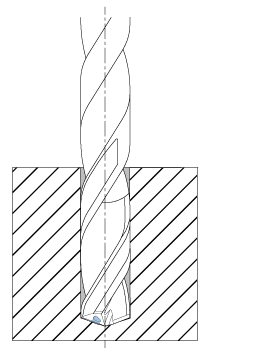

  • Bohren in einem Bohrstoss bis 30 / 40 x d mit empfohlener Schnitt- und Vorschubgeschwindigkeit.
MikronTool-Products-Process-CrazyDrill-Cool-SST-Inox-point-2
MikronTool-Products-Process-CrazyDrill-Cool-SST-Inox-point-3
MikronTool-Products-Process-CrazyDrill-Cool-SST-Inox-point-3-acceleration
MikronTool-Products-Process-CrazyDrill-Cool-SST-Inox-point-5

Rückzug aus der Bohrung

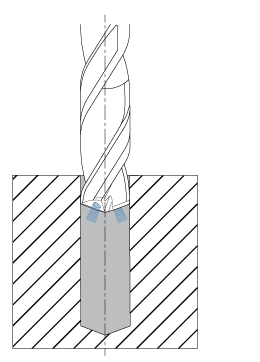

  • Nach dem Erreichen der gewünschten Bohrtiefe mit dem Bohrer auf Bohrtiefe 3 x d mit Bohrungsvorschub oder reduziertem Eilgang zurückfahren.

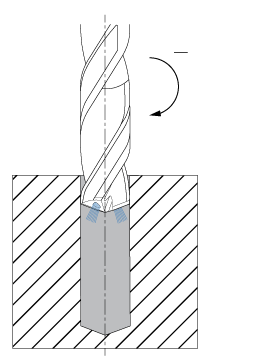

  • Drehzahl auf n = 500 U/Min reduzieren.

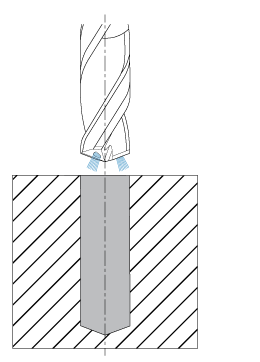

  • Mit Drehzahl n = 500 U/Min und vf = 1‘000 mm/Min aus der Bohrung fahren.
MikronTool-Products-Process-CrazyDrill-Cool-SST-Inox-point-6
MikronTool-Products-Process-CrazyDrill-Cool-SST-Inox-point-6-decceleration
MikronTool-Products-Process-CrazyDrill-Cool-SSt-Inox-point-7

Getestet und bewährt

Mikron Tool hat für die Anwendung von CrazyDrill Cool SST-Inox die idealen Schnittparameter (Verhältnis Bohrgeschwindigkeit zu Standzeit und Prozesssicherheit) ermittelt. Diese werden in den Schnittdatentabellen nach Bohrerdurchmesser, Bohrtiefe sowie dem zu bearbeitenden Werkstoff aufgelistet. Eindeutige und bei Mikron Tool getestete Schnittdaten, wie Schnittgeschwindigkeit vc, Vorschub f und Bohrstösse Q, erlauben ein schnelles und sicheres Bearbeiten.

Die Übersicht der Schnittwerttabelle nach Werkstoffgruppe, Werkstoffart, Härtegrad bzw. Zugfestigkeit, Werkstoffnummer, DIN und  AISI/ASTM/UNS erlaubt ein schnelles Zuordnen des zu bearbeitenden Materials.

Verpackung

Für CrazyDrill Cool SST-Inox ist eine stosssichere und bedienerfreundliche Bohrer Verpackung unerlässlich. Mikron Tool bietet alle Werkzeuge der Familie CrazyDrill Cool SST-Inox in einer hochwertigen Einzelverpackung an.

Hinweise oder weitere Fragen

Hinweise zu Spannmittel und Kühlung bzw. Schmierung finden Sie unter dem Kapitel "Zusatz Info".

Mikron Tool verfügt über ein internationales Team von Zerspanungsspezialisten. Diese beantworten gerne Ihre Fragen (Maschinen, Spannmittel, Kühlung, Prozess...).
