Dispositivo di bloccaggio, raffreddamento e filtro
per punta flessibile con e senza raffreddamento interno

Informazioni generali

Nell'industria del taglio vengono richiesti tempi di lavorazione sempre minori. Allo stesso tempo, crescono le esigenze di precisione e sicurezza di processo. Per rispondere a tali esigenze, il sistema "macchina utensile - mandrino - utensile - portautensili" deve essere perfettamente coordinato.

Da ciò risultano i seguenti requisiti specifici:

  • Per la gamma macchine utensili: alta rigidità, isolamento vibrazionale, elementi mobili leggeri, alta concentricità del mandrino, forza di trazione del mandrino macchina, controllo intuitivo e rapido
  • Per il portautensili: alta concentricità e qualità di equilibrio, bloccaggio stabile dell'utensile
  • Per l'utensile: alta concentricità, alta qualità di equilibrio (geometria, gambo), alta durata (il materiale di taglio, geometria, rivestimento)

Dispositivo di bloccaggio

Mandrino a bloccaggio idraulico

Garantisce alta concentricità durante la foratura.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Hydraulic

Caratteristiche:

  • Concentricità: 0.003 mm (.00012") (punto di misura 2.5 x D)
  • Velocità massima: 50'000 giri/min / Qualità di equilibrio (G 2.5 / 25000 1/min)
  • Bloccaggio centrale esatto
  • Alta trasmissione della coppia
  • Nessuna manutenzione (sistema chiuso)
  • Nessuna usura diametro di bloccaggio
  • Alta durata di vita dell'utensile (fino a 4 volte)
  • Forza di bloccaggio modulabile
  • Rapido cambio utensile (senza dispositivi aggiuntivi come sistema di calettamento a caldo)

Modo d’uso:

  • Bloccaggio estremamente preciso di utensili a gambo cilindrico
  • Mandrino universale per fresatura (sgrossatura e finitura) e foratura
  • Ideale per lavorazioni ad alta velocità (fresatura) grazie alle caratteristiche di smorzamento

Mandrino a calettamento - Mandrino a calettamento secondo DIN 69871

Garantisce alta precisione di rotazione mediante collegamento ad attrito ed un collegamento ottimale tra l'utensile ed il portautensili.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Shrink-Fit

Caratteristiche:

  • Concentricità: ≤ 0.003 mm (.00012")
  • Velocità massima: 40'000 giri/min
  • Trasmissione di forza estremamente sicura
  • Per diametri del gambo a partire da 4 mm (.157") (3 mm (.118") possibile a determinate condizioni).
  • Coppia trasmissibile da 2 a 4 volte maggiore rispetto a mandrini a bloccaggio idraulico e portapinze
  • Tempi di cambio utensile medi (necessario sistema di calettamento a caldo)
  • Adatto per lavorare con spazi stretti e bordi sporgenti grazie alle dimensioni contenute e alle parti lunghe

Modo d’uso:

  • Ideale per lavorazioni ad alta velocità, in particolare per i piccoli diametri
  • Per il bloccaggio di frese e punte a gambo cilindrico

Sistemi portapinze (pinza ER) secondo DIN 6499-A / Mandrino di precisione ottimizzato

Assicura la massima concentricità.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-ER-Collect

Caratteristiche:

  • Concentricità: 0.003 mm (.00012") possibile
  • Velocità massima: 40'000 giri/min
  • Tempi di cambio utensile medi (senza dispositivi aggiuntivi come sistema di calettamento a caldo, ma necessaria chiave dinamometrica)

Modo d’uso:

  • Bloccaggio di utensili a gambo cilindrico in portapinze secondo DIN 6499
  • Mandrino universale per fresatura (sgrossatura e finitura) e foratura

Qualità di equilibrio

La qualità di equilibrio dei dispositivi di bloccaggio, alla luce dell'aumento dei giri nella lavorazione ad alta velocità, è un criterio importante. Una migliore qualità di equilibrio garantisce non solo vibrazioni ridotte sull'utensile e quindi alta durata di vita abbinata ad elevata precisione di superficie, ma anche e soprattutto la protezione dei cuscinetti del mandrino.

Macchine

CrazyDrill Flex può essere utilizzata su centri di foratura, macchine utensili CNC, torni, macchine transfer, fresatrici (verticale, orizzontale, per ferro, per metallo, 3 d, 5 assi, CNC)

  • Velocità minima 16'000 giri/min (diametro punta 0.1 mm (.004"))
  • Velocità minima 10'000 giri/min (diametro punta 0.2 mm (.008"))
  • Concentricità minima del mandrino 5 µm (.00019")

Refrigerazione / Filtro / Pressione del refrigerante

Per ottenere risultati ottimali, Mikron Tool raccomanda l’utilizzo di olio da taglio come refrigerante. In alternativa, e possibile utilizzare anche emulsioni all'8% o più con additivi EP (Extreme-Pressure-Additive).

Gli ampi canali di raffreddamento consentono l'utilizzo di un filtro standard. Qualità del filtro ≤ 0.050 mm (.002”).

Nella versione CrazyDrill Flex con IK (diametro punta da 0.2 mm (.008”)) sono necessari almeno 15 bar di pressione del refrigerante per operare con sicurezza di processo.

Una pressione alta è generalmente preferibile per l'effetto di raffreddamento e lavaggio.

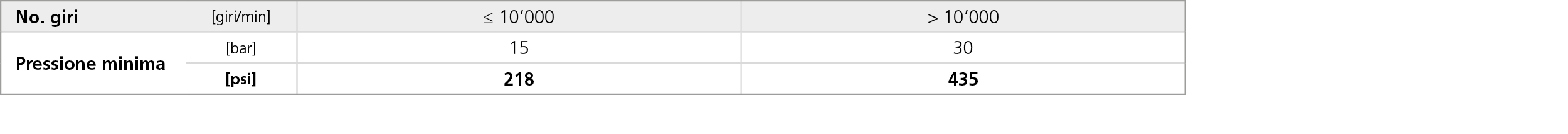

MikronTool-Products-CrazyDrill-Flex-Additional-Tech-Specs-Pressure-IT

Per utensili con raffreddamento esterno non sono da prendere in considerazione delle direttive specifiche per la pressione del refrigerante. È però necessario assicurarsi che il liquido lubrificante arrivi direttamente alla punta dell’utensile, in modo che essa sia perfettamente lubrificata e raffreddata ed i trucioli evacuati.
