Spannmittel, Kühlung und Filter für Pilotbohrer mit und ohne integrierter Kühlung

Allgemeine Informationen

In der Zerspanungsindustrie werden immer kürzere Bearbeitungszeiten gefordert. Gleichzeitig nehmen die Ansprüche an die Fertigungsgenauigkeit und Prozesssicherheit zu. Um diese Anforderungen zu erfüllen, muss das System "Werkzeugmaschine – Spindel – Werkzeug – Werkzeugaufnahme" perfekt abgestimmt sein.

Dabei ergeben sich im Einzelnen folgende Anforderungen:

  • An die Werkzeugmaschine: Hohe Steifigkeit, Schwingungsisolierung des Fundaments, Leichtbau bewegter Teile, hohe Rundlaufgenauigkeit der Spindel, Einzugskräfte der Maschinenspindel, intelligente und schnelle Steuerung
  • An die Werkzeugaufnahme: Hohe Rundlaufgenauigkeit und Wuchtgüte, kraftschlüssiges Spannen des Werkzeuges
  • An das Werkzeug: Hohe Rundlaufgenauigkeit, hohe Wuchtgüte (Geometrie, Schaftgestaltung), hohe Standzeit (Schneidstoff, Geometrie, Beschichtung)

Spannmittel

Hydrodehnspannfutter

Gewährleisten eine hohe Rundlaufgenauigkeit beim Bohren.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Hydraulic

Merkmale:

  • Rundlaufgenauigkeit: 0.003 mm (.00012") (Messpunkt bei 2.5 x D)
  • Max. Drehzahl: 50'000 U/min / Wuchtklasse (G 2.5 / 25000 1/min)
  • Exakt zentrische Spannung
  • Hohe Drehmomentübertragung
  • Wartungsfrei (geschlossenes System)
  • Kein Verschleiß im Spanndurchmesser
  • Höhere Werkzeugstandzeiten (bis 4-fach)
  • Dosierbare Spannkräfte
  • Kurze Werkzeugwechselzeit (ohne Zusatzgeräte wie z.B. Schrumpfgerät)

Verwendung:

  • Hochgenaues Spannen von Werkzeugen mit Zylinderschaft
  • Universalfutter zum Fräsen (Schruppen und Schlichten) und Bohren
  • Bei HSC-Bearbeitung (Fräsen) von Vorteil dank Dämpfungseigenschaften

Schrumpffutter - Schrumpffutter nach DIN 69871

Gewährleisten höchste Rundlaufgenauigkeit bei sicherer reibschlüssiger Verbindung und sind eine optimale Verbindung zwischen Werkzeug und Aufnahme.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Shrink-Fit

Merkmale:

  • Rundlaufgenauigkeit: ≤ 0.003 mm (.00012")
  • Max. Drehzahl: 40'000 U/min
  • Absolut sichere reibschlüssige Kraftübertragung
  • Geeignet ab Schaftdurchmesser 4 mm (.157") (3 mm (.118") bedingt möglich).
  • Übertragbares Drehmoment 2- bis 4fach höher gegenüber Hydrodehn- und Spannzangenfutter
  • Mittlere Werkzeugwechselzeit (Schrumpfgerät notwendig)
  • Geeignet für  die Bearbeitung bei engen Raumverhältnissen und Störkanten dank geringer Baugrösse bzw. langer Ausführungen

Verwendung:

  • Optimal für HSC-Bearbeitung insbesondere auch für kleine Werkzeugdurchmesser
  • Zum Spannen von Fräsern und Bohrern mit Zylinderschaft

Spannzangensysteme (ER-Spannzangen) nach DIN 6499-A / optimierte Präzisionsfutter

Gewährleisten höchste Rundlaufgenauigkeit.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-ER-Collect

Merkmal:

  • Rundlaufgenauigkeit: 0.003 mm (.00012") möglich
  • Max. Drehzahl: 40'000 U/min
  • Mittlere Werkzeugwechselzeit (ohne Zusatzgeräte wie Schrumpfgerät, aber Drehmomentschlüssel erforderlich)

Verwendung:

  • Spannen von Werkzeugen mit Zylinderschaft in Spannzangen nach DIN 6499
  • Universalfutter zum Fräsen (Schruppen und Schlichten) und Bohren

Wuchtgüte

Die Wuchtgüte der Spannmittel ist durch die steigenden Drehzahlen bei der Hochgeschwindigkeitsbearbeitung ein wichtiges Kriterium. Die bestmögliche Wuchtqualität garantiert nicht nur reduzierte Vibrationen am Werkzeug und damit hohe Standzeiten, verbunden mit großer Oberflächengenauigkeit, sondern vor allem die Schonung der Spindellagerung.

Maschinen

CrazyDrill Pilot SST-Inox kann auf einer Bohrmaschine, auf CNC-Bearbeitungszentren, Drehautomaten oder Transfermaschinen eingesetzt werden.

  • Minimale Drehzahl 15‘000 U/Min (Durchmesser Bohrer 0.3 mm / .012")
  • Minimale Drehzahl 10'000 U/Min (Durchmesser Bohrer 0.5 mm / .020")
  • Minimaler Rundlauf der Spindel 5µm (.00019")

Kühlschmierung / Filter / Kühlmitteldruck

Für ein optimales Resultat empfiehlt Mikron Tool, Schneidöl als Kühlschmiermittel zu verwenden. Alternativ kann auch Emulsion von 8% oder mehr mit EP-Additiven (Extreme-Pressure-Additives) eingesetzt werden.

Die grossen Kühlkanäle erlauben einen Standardfilter. Filterqualität ≤ 0.050 mm (.0020“).

Für CrazyDrill Pilot SST-Inox wird mindestens 15 bar (218 psi) Kühlmitteldruck benötigt, um prozesssicher zu bohren. Ein hoher Druck ist generell besser für den Kühl- und Spüleffekt.

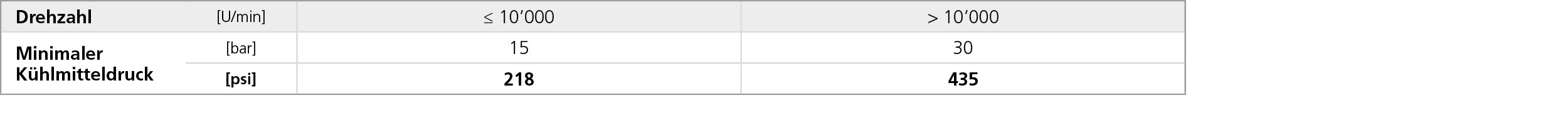

Kühlmitteldrucktabelle:

MikronTool-Products-CrazyDrill-Pilot-SST-Inox-Additional-Tech-Specs-Pressure-DE

Kühlen mit äusserer Kühlmittelzufuhr

Bei der externen Kühlung ist darauf zu achten, dass das Kühlmedium direkt an die Bohrerspitze geführt wird und somit den Bohrer perfekt kühlt, schmiert und die Späne wegspült.
