Fresatura a tuffo precisa ed efficiente con CrazyMill Cool P&S cilindrica / torica
Riassunto del prodotto
L’innovativa fresa cilindrica/torica a tuffo / fresa di foratura per la sgrossatura e la finitura con raffreddamento integrato stabilisce nuovi standard nella fresatura di scanalature, tasche e contornature in minimi spazi, in termini di velocità di taglio, incremento di passata, prestazione, durata di vita e qualità di superficie. Unisce l’HSC (HighSpeedCutting) e l’HPC (HighPerformanceCutting) creando così l’utensile di fresatura HSPC (HighSpeedPerformanceCutting).
Il metallo duro selezionato, il rivestimento e soprattutto la geometria speciale ed il sistema di refrigerazione attraverso il gambo assicurano alte velocità di taglio, elevate prestazioni ap (fino a 1 x d) ed alte velocità di avanzamento.
CrazyMill Cool P&S cilindrica / torica è disponibile in diametri da 1 a 8 mm (.039“ a .315“, frazioni di pollice a disposizione) in due versioni: per Tipo A la massima profondità di fresatura è di 2.5 x d, per Tipo C di 5 x d.
A - Processo di fresatura - Sedi per chiavette con Tipo A
Mikron Tool consiglia un processo di lavorazione in tre fasi che permette di ottenere una sede in tolleranza:
- Fresatura a tuffo o con entrata in rampa lineare
- Fresatura di cave
- Contornatura (fresatura di finitura)
In generale, Mikron Tool consiglia la fresatura a tuffo (diretta) per un risparmio di tempo ed in minimi spazi. In alternativa, l’entrata può essere effettuata mediante una rampa lineare.
Fresatura a tuffo oppure a rampa lineare
Per la fresatura a tuffo si deve considerare un aumento del diametro del foro di ca. 0.05 mm rispetto al diametro dell’utensile di fresatura. La profondità massima di fresatura è 2.5 x d1 (ap,max = 1 x d1). Per informazioni sull’avanzamento fz,p vedere dati di taglio per fresatura a tuffo.
Il massimo angolo α d’entrata nella fresatura a rampa lineare dipende dal materiale e non deve essere superato (vedere tabella sottostante). Per informazioni sull’avanzamento fz,s vedere dati di taglio per sedi chiavette.
Fresatura di cave
Attenzione: dopo la fresatura di scanalatura è prevista un’operazione di finitura. Per la selezione dell’utensile (diametro) vedere tabella “selezione utensile per sedi chiavette”. Per informazioni sull’avanzamento fz,s vedere dati di taglio per cave.
Contornatura
La finitura è necessaria per ottenere la tolleranza desiderata, così come la massima perpendicolarità richiesta.
B - Processo di fresatura - Scanalature aperte con Tipo A e C
Nella fresatura di scanalature aperte è possibile lavorare con dati di taglio più elevati. Vedere dati di taglio per scanalature aperte.
C - Processo di fresatura - A tuffo con Tipo A e C
Con CrazyMill Cool P&S è possibile usare due approcci per eseguire una fresatura a tuffo (foratura):
- Entrata diretta
- Entrata con interpolazione elicoidale
Entrata diretta
Per la fresatura a tuffo si deve considerare un aumento del diametro del foro di ca. 0.05 mm rispetto al diametro dell’utensile di fresatura. La profondità massima di fresatura con Tipo A è di 2.5 x d1 (ap,max = 1 x d1) e con Tipo C di 5 x d1 (ap,max = 1 x d1). Per informazioni sull’avanzamento fz,p vedere dati di taglio per fresatura a tuffo.
Entrata con interpolazione elicoidale

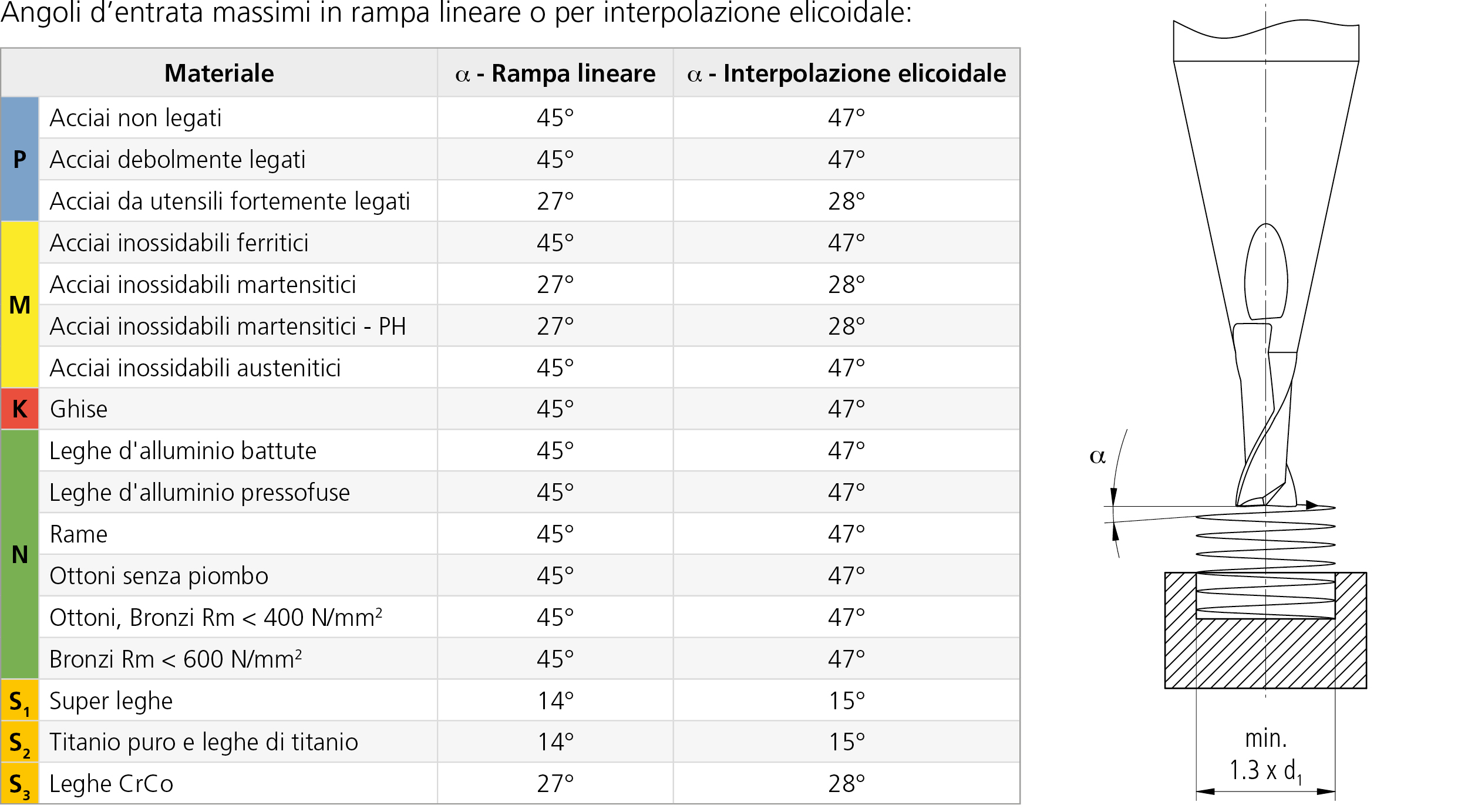

Il massimo angolo α d’entrata dipende dal materiale e non deve essere superato (vedere tabella sottostante). Per informazioni sull’avanzamento fz,s vedere dati di taglio per sedi chiavette. Attenzione: il diametro minimo della „foratura“ è dForo = 1.3 x dUtensile.
D - Processo di fresatura - Rampa lineare con Tipo A e C

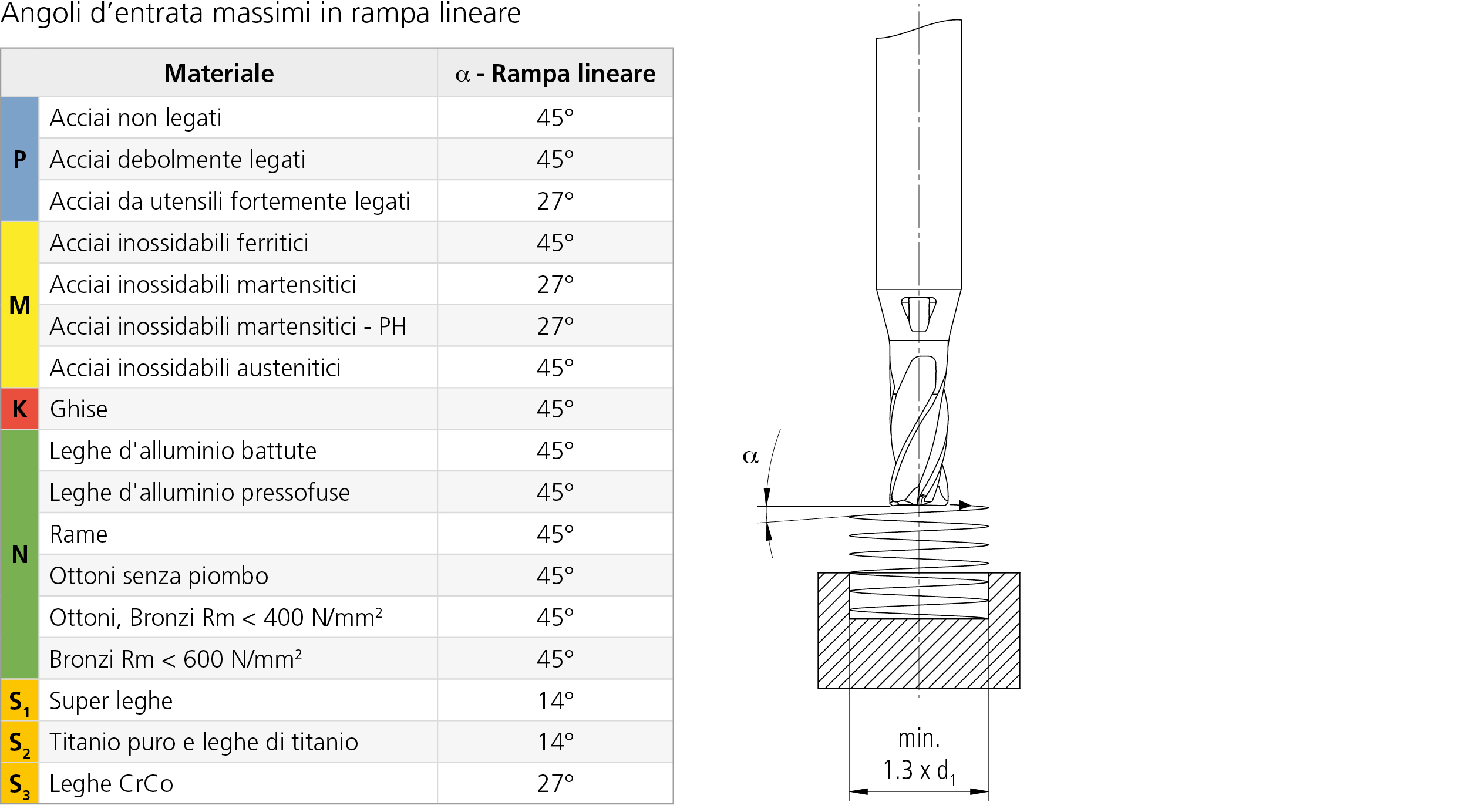

Il massimo angolo α d’entrata nella fresatura a rampa lineare dipende dal materiale e non deve essere superato (vedere tabella sottostante). Per informazioni sull’avanzamento fz,s vedere dati di taglio per fresatura a tuffo – di cave.
E - Processo di fresatura - Contornatura con Tipo A e C
Semi-Finitura
Parametri di taglio consigliati:
vc e fz = come indicato nella tabella dei dati di taglio
ap = max. 1 x d - 2 x d
ae = Tipo A 0.2 x d; Tipo C 0.1 x d
Finitura
Parametri di taglio consigliati:
vc e fz = come indicato nella tabella dei dati di taglio
ap = 2.5 x d con Tipo A e 5 x d con Tipo C
ae = Tipo A 0.05 – 0.1 x d; Tipo C 0.02 - 0.05 x d, in base alla qualità di superficie richiesta
Testato ed approvato
Per l'utilizzo di CrazyMill Cool, Mikron Tool ha definito i parametri di taglio ideali (rapporto velocità di fresatura-durata di vita e sicurezza di processo). Tali parametri sono elencati nelle tabelle dei dati di taglio secondo diametro della fresa, tipo di fresa e tipo di lavorazione (semi-finitura, finitura, finitura-fianco) nonché materiale da lavorare. Dati di taglio chiari e testati da Mikron Tool, come la velocità di taglio vc, l'avanzamento per dente fz e la profondità di taglio ap o la larghezza di taglio ae, consentono una lavorazione rapida e sicura.
La suddivisione della tabella di taglio secondo gruppi di materiali, tipo di materiale, durezza e resistenza alla trazione, numero di materiale, DIN e AISI/ASTM/UNS permette di trovare rapidamente i dati corretti per il materiale da lavorare.
Imballaggio
Per CrazyMill Cool è indispensabile un imballaggio della punta a prova d'urto e maneggevole. Mikron Tool fornisce tutti gli utensili della famiglia CrazyMill Cool in un imballaggio singolo di alta qualità.
Indicazioni ed altre domande
Si possono trovare delle indicazioni su dispositivi di bloccaggio, di raffreddamento et lubrificazione nella rubrica « informazioni supplementari » .
Mikron Tool dispone di un team internazionale di specialisti del taglio, pronti a rispondere alle vostre domande (macchine, bloccaggio, raffreddamento, procedimenti...).
Con questo link è possibile prendere contatto con noi.
