Dispositivo di bloccaggio, lubrificazione e filtro per punte con raffreddamento interno

Informazioni generali

Nell'industria del taglio vengono richiesti tempi di lavorazione sempre minori. Allo stesso tempo, crescono le esigenze di precisione e sicurezza di processo. Per rispondere a tali esigenze, il sistema "macchina utensile - mandrino - utensile - portautensili" deve essere perfettamente coordinato.

Da ciò risultano i seguenti requisiti specifici:

  • Per la gamma macchine utensili: alta rigidità, isolamento vibrazionale, elementi mobili leggeri, alta concentricità del mandrino, forza di trazione del mandrino macchina, controllo intuitivo e rapido
  • Per il portautensili: alta concentricità e qualità di equilibrio, bloccaggio stabile dell'utensile
  • Per l'utensile: alta concentricità, alta qualità di equilibrio (geometria, gambo), alta durata (il materiale di taglio, geometria, rivestimento)

Dispositivo di bloccaggio

Mandrino a bloccaggio idraulico

Garantisce alta concentricità durante la foratura.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Hydraulic

Caratteristiche:

  • Concentricità: 0.003 mm (.00012") (punto di misura 2.5 x D)
  • Velocità massima: 50'000 giri/min / Qualità di equilibrio (G 2.5 / 25000 1/min)
  • Bloccaggio centrale esatto
  • Alta trasmissione della coppia
  • Nessuna manutenzione (sistema chiuso)
  • Nessuna usura diametro di bloccaggio
  • Alta durata di vita dell'utensile (fino a 4 volte)
  • Forza di bloccaggio modulabile
  • Rapido cambio utensile (senza dispositivi aggiuntivi come sistema di calettamento a caldo)

Modo d’uso:

  • Bloccaggio estremamente preciso di utensili a gambo cilindrico
  • Mandrino universale per fresatura (sgrossatura e finitura) e foratura
  • Ideale per lavorazioni ad alta velocità (fresatura) grazie alle caratteristiche di smorzamento

Mandrino a calettamento - Mandrino a calettamento secondo DIN 69871

Garantisce alta precisione di rotazione mediante collegamento ad attrito ed un collegamento ottimale tra l'utensile ed il portautensili.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Shrink-Fit

Caratteristiche:

  • Concentricità: ≤ 0.003 mm (.00012")
  • Velocità massima: 40'000 giri/min
  • Trasmissione di forza estremamente sicura
  • Per diametri del gambo a partire da 4 mm (.157") (3 mm (.118") possibile a determinate condizioni).
  • Coppia trasmissibile da 2 a 4 volte maggiore rispetto a mandrini a bloccaggio idraulico e portapinze
  • Tempi di cambio utensile medi (necessario sistema di calettamento a caldo)
  • Adatto per lavorare con spazi stretti e bordi sporgenti grazie alle dimensioni contenute e alle parti lunghe

Modo d’uso:

  • Ideale per lavorazioni ad alta velocità, in particolare per i piccoli diametri
  • Per il bloccaggio di frese e punte a gambo cilindrico

Sistemi portapinze (pinza ER) secondo DIN 6499-A / Mandrino di precisione ottimizzato

Assicura la massima concentricità.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-ER-Collect

Caratteristiche:

  • Concentricità: 0.003 mm (.00012") possibile
  • Velocità massima: 40'000 giri/min
  • Tempi di cambio utensile medi (senza dispositivi aggiuntivi come sistema di calettamento a caldo, ma necessaria chiave dinamometrica)

Modo d’uso:

  • Bloccaggio di utensili a gambo cilindrico in portapinze secondo DIN 6499
  • Mandrino universale per fresatura (sgrossatura e finitura) e foratura

Qualità di equilibrio

La qualità di equilibrio dei dispositivi di bloccaggio, alla luce dell'aumento dei giri nella lavorazione ad alta velocità, è un criterio importante. Una migliore qualità di equilibrio garantisce non solo vibrazioni ridotte sull'utensile e quindi alta durata di vita abbinata ad elevata precisione di superficie, ma anche e soprattutto la protezione dei cuscinetti del mandrino.

Macchine

CrazyDrill Cool XL può essere utilizzato su macchine di foratura, macchine a controllo numerico, torni o macchine transfer ed è anche una punta per fresatrici.

  • Velocità minima 8'000 giri/min (diametro punta 1.0 mm / .039")
  • Concentricità minimo del mandrino 5 µm (.00019")

Refrigerazione / Filtro, pressione e
quantità del refrigerante

Per ottenere risultati ottimali, Mikron Tool raccomanda l’utilizzo di olio da taglio come refrigerante. In alternativa, e possibile utilizzare anche emulsioni all'8% o più con additivi EP (Extreme-Pressure-Additive).

Filtro: Negli utensili di foratura con raffreddamento interno, in generale, la qualità del filtro è molto importante per evitare che particelle residue o trucioli entrino nell'utensile all'inserimento del refrigerante, compromettendo così il flusso dello stesso. Soprattutto nei piccoli diametri devono essere rispettate le seguenti indicazioni:

Tipi di punte elicoidali di diametro < 2 mm (.078") Qualità filtro ≤ 0.010 mm (.0004")
Tipi di punte elicoidali di diametro < 3 mm (.118") Qualità filtro ≤ 0.020 mm (.0008")
Tipi di punte elicoidali di diametro < 6 mm (.236") Qualità filtro ≤ 0.050 mm (.0020")

Pressione del refrigerante: Con le punte elicoidali CrazyDrill Cool XL (punta con lubrificazione interna, elicoidale fino alla punta dell’utensile) sono necessari almeno 25 bar di pressione del refrigerante, con diametri di 4.0 – 6.0 mm (.157" – .236"), per operare con sicurezza di processo. Con diametri di foratura inferiori è necessaria una pressione maggiore (si veda tabella). Una pressione alta è generalmente preferibile per l'effetto di raffreddamento e lavaggio. La power chamber integrata nel gambo agevola ulteriormente il flusso del refrigerante in diametri inferiori a 3 mm (.118").

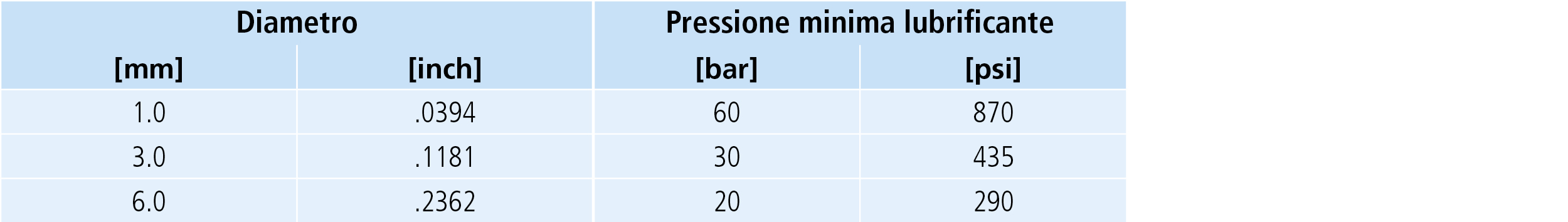

  • Per 15xd, 20xd e 30xd:

MikronTool-Products-CrazyDrill-Cool-XL-Additional-Tech-Specs-Pressure-IT

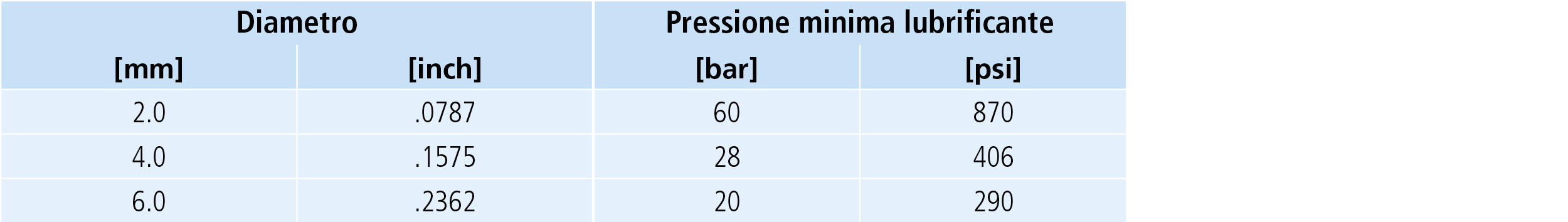

  • Per 40xd:

MikronTool-Products-CrazyDrill-Cool-XL-40xd-Additional-Tech-Specs-Pressure-IT
