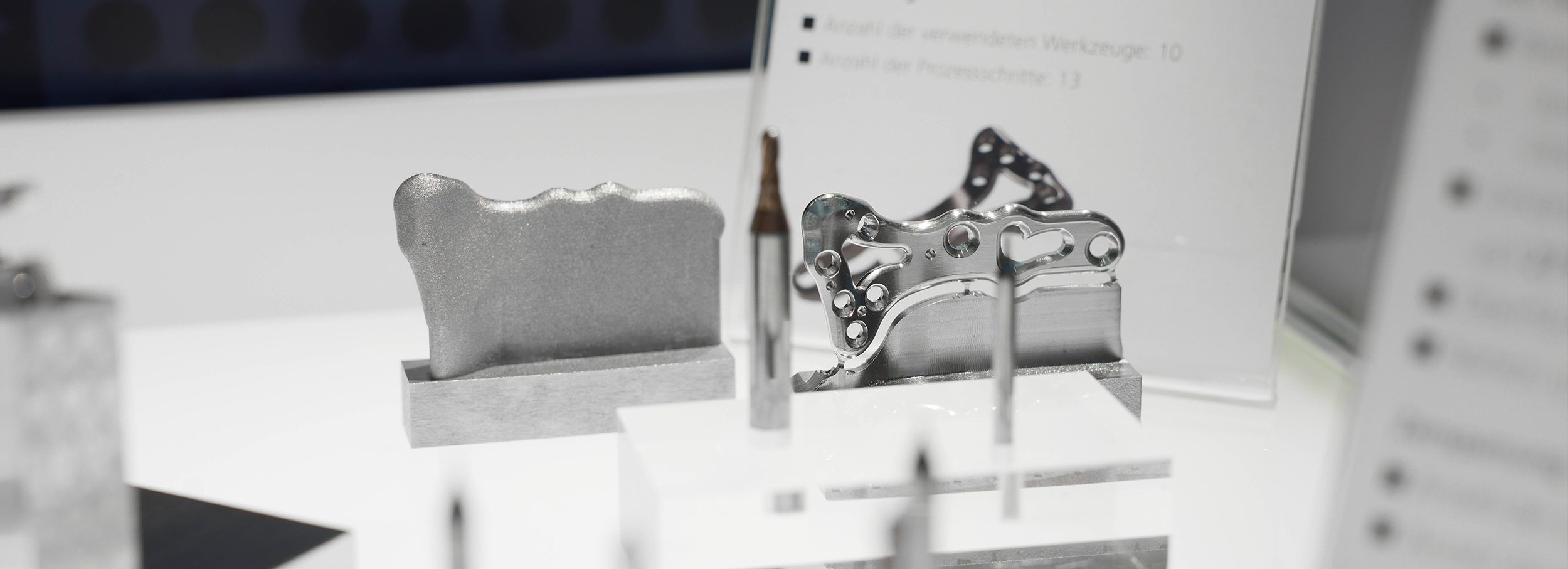

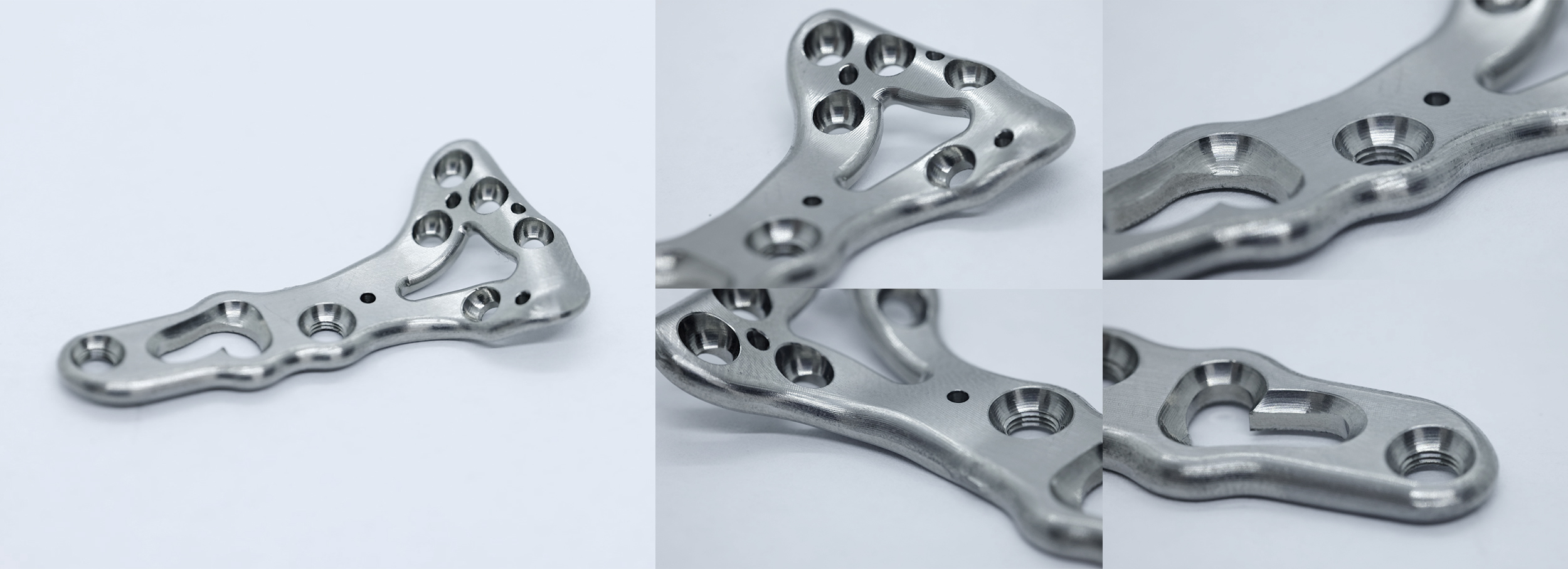

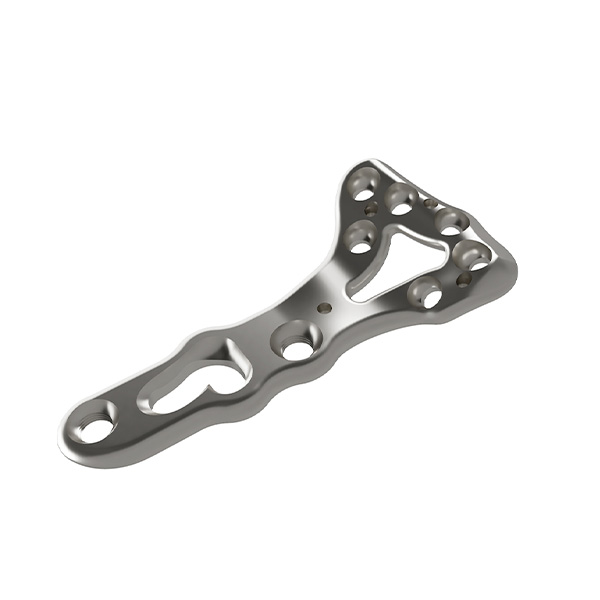

Volare Distal-Platte

Volare Distal-Platten sind gängige Komponenten in der Herstellung von orthopädischen Traumafixationssystemen. Diese Implantate dienen der Stabilisierung von Frakturen des distalen Radius, einer für die Handfunktion entscheidenden Verbindungsstelle, und erfordern eine exakte anatomische Passform, Winkelstabilität der Schrauben sowie ein flaches Profil zum Schutz empfindlicher Weichteile.

Der Fertigungsprozess ist aufgrund der konturierten Strukturen der Platten, der hohen Dichte an Merkmalen und der kompakten Abmessungen anspruchsvoll. Bei der Bearbeitung von Titanlegierungen und implantatgerechten Edelstählen ist der Einsatz spezieller Schneidwerkzeuge wichtig, um Herausforderungen in Bezug auf Werkzeugverschleiß, thermische Belastung und Spankontrolle zu bewältigen.

Die Komplexität von Implantaten zur Fixierung des distalen Radius

Im Gegensatz zu größeren Knochenplatten sind volare distale Platten genau auf die Topografie der volaren Oberfläche des Radius zugeschnitten. Dieser Bereich erfordert Werkzeuge, die komplexe biomechanische Einschränkungen bewältigen können:

• Mehrachsige anatomische Konturen: Nachbildung der 3D-Krümmung des Knochens
• Verriegelungslöcher mit einstellbarem Winkel: Präzisionsgewinde für die Stabilität von Kantschrauben
• Dünnes Profil: Minimierung von Sehnenreizungen durch reduzierte Plattendicke
• Distale Aufweitung und Hinterschneidungen: Komplexe Geometrien für optimale Schraubenverläufe

Fortschrittliche Werkzeuge für die moderne Herstellung von Verriegelungsplatten

Ein charakteristisches Merkmal moderner Verriegelungsplattentechnologie ist die Verhinderung von Winkelverschiebungen. Darüber hinaus verfügen viele moderne Platten über eine Technologie mit variablen Winkeln, die es Chirurgen ermöglicht, die Schraubenbahnen anzupassen, um die Gelenkoberfläche zu umgehen oder kleine Fragmente anzusteuern.

Die Herstellung dieser Schnittstellen stellt eine Herausforderung in der Fertigung von Verriegelungsplatten dar:

• Winkelgenauigkeit: Aufrechterhaltung der exakten Schraubenausrichtung zur Frakturstabilisierung
• Gratfreie Bearbeitung: Gewährleistung erstklassiger Oberflächenqualität und innerer Merkmale, um ein Verklemmen der Schrauben zu verhindern
• Wärmemanagement: Verhinderung von Materialverschleiß bei der Hochgeschwindigkeitsbearbeitung

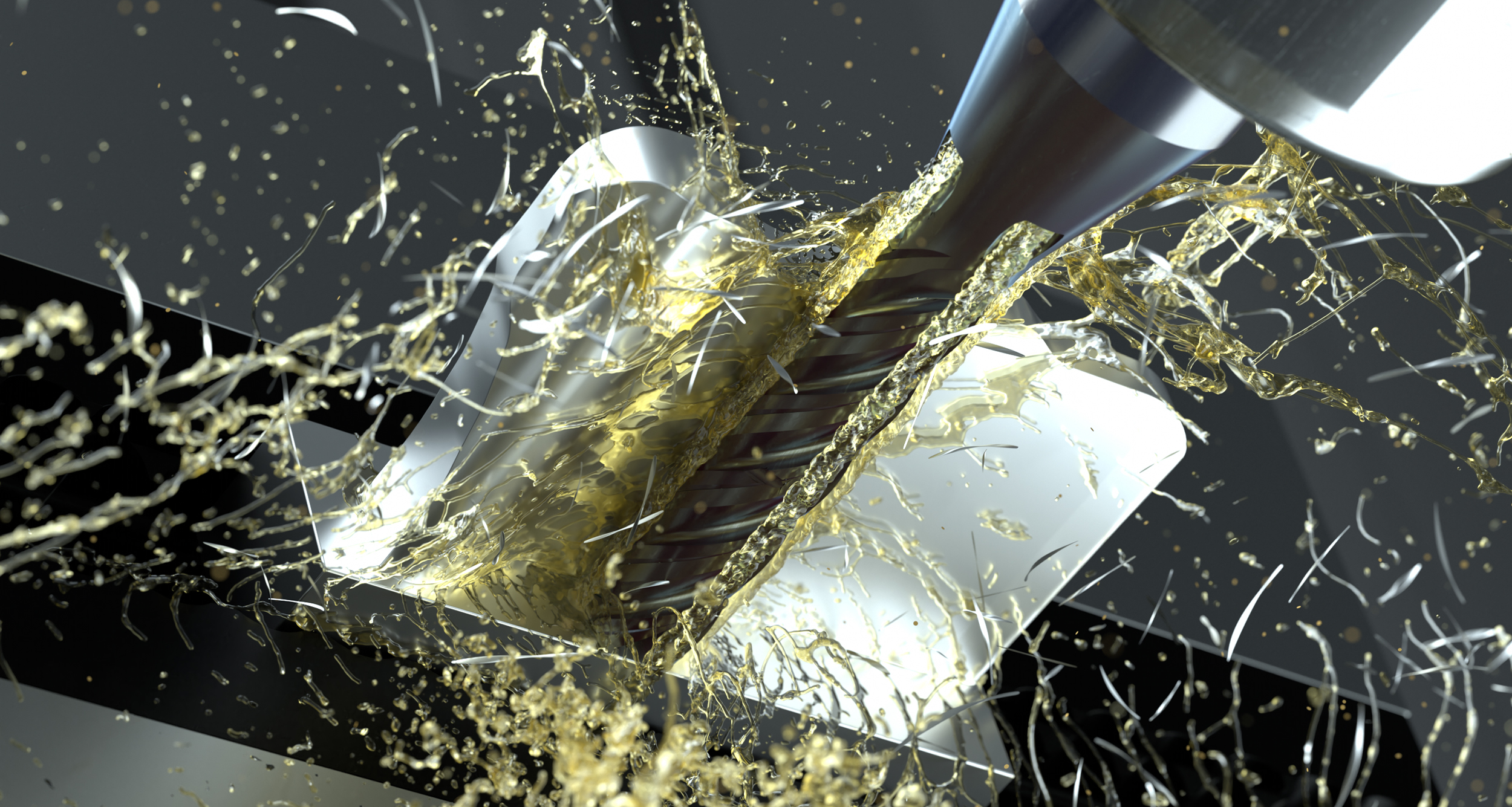

Anatomisches Plattenfräsen: Komplexe Konturen kontrollieren

Das anatomische Plattenfräsen ist für die Herstellung funktionaler Implantate für den distalen Radius von zentraler Bedeutung. Das Werkzeug muss komplexe Kurven fehlerfrei nachbilden und gleichzeitig die strukturelle Integrität des Metalls bewahren.

• Stabiler Eingriff: Gleichmäßiger Schnitt entlang definierter Werkzeugwege, selbst bei gewellten Rändern und konischen Flanschen
• Oberflächengestaltung: Erzeugung einer Oberfläche, die nur minimale Nachbearbeitung erfordert – unerlässlich für die Bearbeitung von Trauma-Knochenplatten

Prozessstabilität bei der Bearbeitung dünnwandiger Implantate

Ein charakteristisches Merkmal von Volar-Platten ist ihr bewusst flaches Profil. Die Bearbeitung dünnwandiger Implantate birgt jedoch erhebliche technische Risiken, darunter Biegung der Bauteile, Rattern und wärmebedingte Verformung.

• Geringe radiale Schnittkraft: Werkzeuggeometrien, die darauf ausgelegt sind, den Druck auf die Bauteile zu minimieren und so Materialrisse oder Verformungen zu verhindern
• Strukturelle Integrität: Umgang mit der aufgrund des filigranen Querschnitts reduzierten Festigkeit der Platte

Hochpräzise Bearbeitung von Mikrostrukturen

Volare Distal-Platten weisen eine hohe Dichte an Mikrostrukturen auf, die für den chirurgischen Erfolg entscheidend sind.

• Winkelbohrungen: Präzise Einstiegspunkte für komplexe Bohrbahnen
• Profilierte Schraubensitze zur Fixierung der Knochenplatte: Präzisionsfräsen für eine dynamische Frakturreposition

Materialkompetenz bei der Herstellung von Traumaplatten

Unabhängig davon, ob Titan oder medizinischer Edelstahl zum Einsatz kommt, bestimmt das Materialverhalten die Wahl der Werkzeuge.

1. Fortschrittliche Beschichtungen: Verschleißfeste Technologie für die Bearbeitung abrasiver Legierungen
2. Wärmeableitung: Optimierte Spannuten und interne Kühltechnologie, welche die thermische Belastung und die Spanhaftung kontrollieren
3. Prozesssicherheit: Validierungsfähige Leistung für automatisierte Großserienfertigungslinien

Ihr Partner für die Herstellung fortschrittlicher Trauma-Implantate

Vom anatomischen Fräsen über die Herstellung von Verriegelungsflächen bis hin zur Endbearbeitung dünnwandiger Teile unterstützen unsere Werkzeugtechnologien den gesamten Lebenszyklus der Bearbeitung volarer Distal-Platten. Wir ermöglichen es Orthopädieherstellern, absolute Maßgenauigkeit zu gewährleisten, den Durchsatz zu optimieren und hochleistungsfähige Trauma-Implantate mit höchster Präzision zu liefern.
