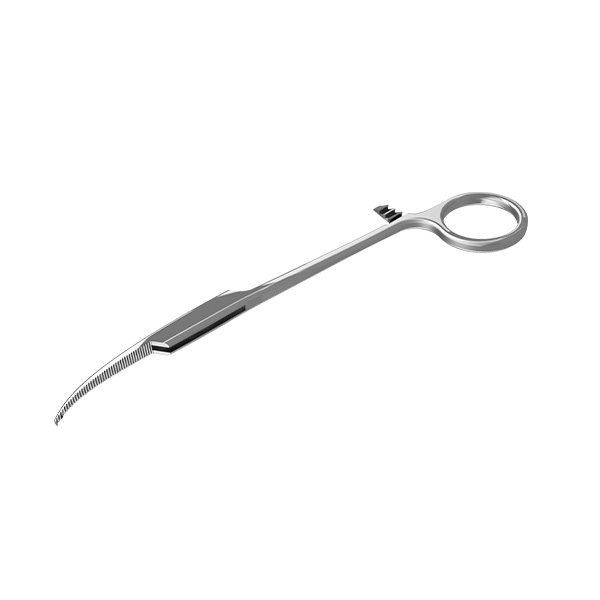

Hämostatische Klemmen

Hämostatische Klemmen sind unverzichtbare Hilfsmittel im Operationssaal. Sie wurden speziell entwickelt, um Blutungen zu stillen, indem sie den Blutfluss zu einem Gefäß mit kontrolliertem Druck vorübergehend unterbrechen. Obwohl diese Instrumente einfach aussehen, erfordert ihre Herstellung spezielle Fertigungsprozesse, Strategien und Schneidwerkzeuge. Um klinische Sicherheit und langfristige Zuverlässigkeit zu gewährleisten, muss der Fertigungsprozess absolute Wiederholbarkeit, makellose Oberflächenintegrität und Genauigkeit im Mikrometerbereich priorisieren.

Diese Instrumente bestehen hauptsächlich aus gehärtetem Edelstahl und speziellen chirurgischen Legierungen und müssen strengen Sterilisationsprotokollen standhalten, ohne ihre Effizienz zu verlieren. Unsere hochpräzisen Mikrobearbeitungstechnologien sind auf die besonderen Anforderungen der Herstellung medizinischer Hilfsmittel zugeschnitten und gewährleisten höchste Qualität, von den feinsten Zähnen bis hin zum zentralen Drehgelenksystem.

Die Komplexität der Herstellung von medizinischen Instrumenten

Die Leistungsfähigkeit einer chirurgischen Klemme wird durch ihr taktiles Feedback, ihre Verriegelungssicherheit und die perfekte Ausrichtung der Klemmbacken bestimmt. In der risikoreichen Umgebung einer Operation gibt es keinen Spielraum für mechanische Unsicherheiten. Um dieses Qualitätsniveau zu erreichen, müssen mehrere besondere Herausforderungen bei der Bearbeitung bewältigt werden:

• Komplexe Klemmbackengeometrien:  Konische und gekrümmte Profile, die eine hohe Mehrachsenstabilität erfordern
• Genauigkeit der Mikroverzahnung: Einhaltung enger Toleranzen bei den Zahnmustern für einen zuverlässigen Halt
• Gelenkkomponenten: Hochpräzise Bearbeitung für eine nahtlose Interaktion von Scharnier und Ratsche
• Materialfestigkeit: Effiziente Bearbeitung von verschleißfesten Legierungen wie 420 und 17-4PH Edelstahl

Spezialfräsen für Mikroverzahnung und Griffigkeit

Die Funktionalität einer hämostatischen Klemme beruht auf ihrem gezahnten Profil. Diese Zähne müssen einen sicheren Halt bieten und gleichzeitig „atraumatisch” bleiben, um Schäden an empfindlichem biologischem Gewebe zu minimieren.

Unsere spezialisierten profilierten Schaftfräser bieten:

• Scharfe, definierte Profile: Exakte Kontrolle über den Zahnabstand und die Zahntiefe für gleichbleibende Leistung
• Gratfreie Oberflächen: Deutliche Reduzierung des manuellen Nachentgratens, wodurch der Produktionszyklus beschleunigt wird
• Konsistenz der Chargen: Hochleistungs-Schaftfräser, die so konzipiert sind, dass sie die Toleranzen über Tausende von Einheiten hinweg einhalten

 Mechanischer Geschmeidigkeit in Scharnier- und Ratschenbaugruppen erreichen

Der Dreh- und Verriegelungsmechanismus ist das mechanische Herzstück des Instruments. Für den Chirurgen ist das „Gefühl” der Klemme beim Einrasten ein entscheidender Indikator für die Sicherheit.

Um dies zu erreichen, konzentrieren sich unsere Werkzeuge auf:

• Präzise Lochbohrung: Hochpräzises Bohren der Drehpunkte, um eine reibungslose, wackelfreie Bewegung zu gewährleisten.
• Sauberes Ratschenfräsen: Präzises Schneiden der Verriegelungszähne, um sicherzustellen, dass die Klemme unter Spannung sicher einrastet.
• Reibungsreduzierung: Hervorragende Oberflächenbeschaffenheit der Passteile, um ein Verklemmen oder vorzeitigen Verschleiß zu verhindern.

Optimierung der Oberflächenintegrität für Sterilität und Biokompatibilität

Medizinische Instrumente müssen höchsten Hygienestandards entsprechen. Jede Unebenheit oder jeder Mikroriss in der Oberfläche kann zu einem Sammelbecken für Verunreinigungen oder zu einem Ausgangspunkt für Korrosion werden.

Unsere fortschrittlichen Werkzeugtechnologien schützen die Integrität des Grundmaterials durch:

• Wärmemanagement: Die fortschrittliche integrierte Kühltechnologie verhindert eine Verfestigung und bewahrt die metallurgischen Eigenschaften des Stahls
• Verbesserte Spanabfuhr: Zusammen mit den integrierten Kühlkanälen verhindern die polierten Nutdesigns ein erneutes Zerstückeln der Späne, was aufgrund der klebrigen Beschaffenheit einiger chirurgischer Legierungen unerlässlich ist
• Passivierungsfähige Oberflächen: Außergewöhnliche Oberflächengüten, welche die abschließenden chemischen Passivierungs- und Polierstufen optimieren

Stabilität von dünnwandigen chirurgischen Formen beherrschen

Moderne chirurgische Trends bevorzugen leichte, ergonomische Instrumente, welche die taktile Empfindlichkeit des Chirurgen verbessern. Die Bearbeitung der dünnwandigen Bereiche einer Klemmenbacke birgt jedoch das Risiko von Durchbiegen und Vibrationen.

Unsere speziellen Geometrien lösen diese Probleme durch:

• Reduzierung des Radialdrucks: Minimierung der Kräfte, die während des Schlichtvorgangs zu einer Verformung des Teils führen
• Vibrationsdämpfung: Aufrechterhaltung der strukturellen Stabilität auch bei der Hochgeschwindigkeitsbearbeitung empfindlicher Instrumentenbereiche

Skalierbare Fertigungslösungen für medizinische Werkzeuge in Großserien

Da hämostatische Klemmen im Gesundheitswesen zu den Verbrauchsmaterialien mit hohem Volumen gehören, ist die Fertigungseffizienz ebenso wichtig wie die Präzision. Unsere Werkzeuglösungen sind für den Einsatz in automatisierten Produktionsumgebungen ausgelegt und bieten:

• Verlängerte Standzeit der Werkzeuge: Maximierung der Betriebszeit beim Fräsen von abrasiven medizinischen Edelstählen
• Optimierte Zykluszeiten: Schnellere Zerspanungsraten ohne Abstriche bei den engen Toleranzen, die im Gesundheitswesen vorgegeben sind
• Prozesssicherheit: Stabile, vorhersehbare Leistung, die sich nahtlos in streng regulierte Qualitätsmanagementsysteme integrieren lässt

Vom ersten Schnitt der Backe bis zur endgültigen Passform der Ratsche bieten wir das erforderliche Spitzen-Know-how für die Herstellung von chirurgischen Instrumenten von Weltklasse.
