Pour chaque type de titane,
il existe un foret adapté
Le titane, matériau à haute performance, représente souvent un défi pour l'usinage. Néanmoins, tous les titanes ne sont pas identiques. Avec CrazyDrill Cool Titanium ATC (pour les alliages de titane) et PTC (pour le titane pur), Mikron Tool propose un foret parfaitement adapté au matériau en question dans une gamme de diamètres de 1,0 à 6,35 mm (0,039“ à 0,250“, avec fractions de pouce disponibles) et pour des profondeurs de perçage de 3 x d à 10 x d. Ce foret en carbure est conçu avec des canaux de refroidissement internes disposées de manière hélicoïdale (foret avec refroidissement à travers l'outil), qui amènent jusqu'à quatre fois plus de volume de fluide de refroidissement jusqu'à la pointe du foret. Grâce à la géométrie innovante de la pointe et de la goujure et au nouveau type de revêtement, il est désormais possible de percer des alliages de titane jusqu'à une profondeur de perçage de
10 x d en une seule étape avec des performances élevées en termes de qualité, de durée de vie de l'outil et de temps d'usinage.
CrazyDrill Cool Titanium – deux géométries spécifiques pour le titane pur et les alliages de titane

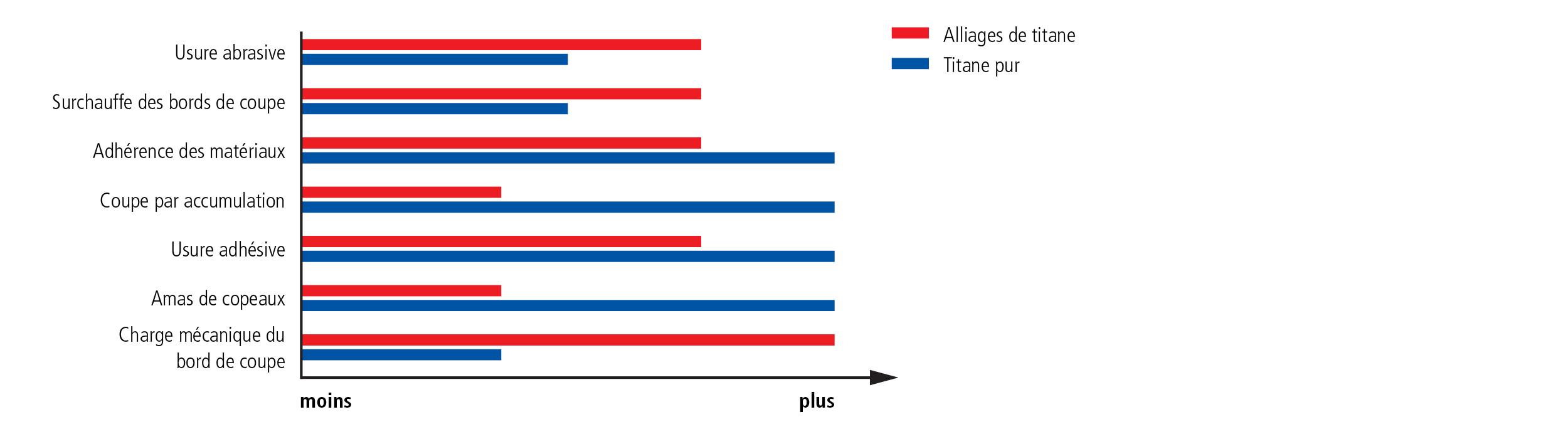

Le défi : Les différentes propriétés du titane pur et des alliages de titane
Les propriétés matérielles du titane pur et de l’alliage de titane diffèrent de manière significative. Le titane pur (grades 1 à 4) est très résistant à la corrosion, mais ses propriétés mécaniques sont plus faibles. L'alliage de titane (grade 5 et plus) est très résistant mais peu ductile.

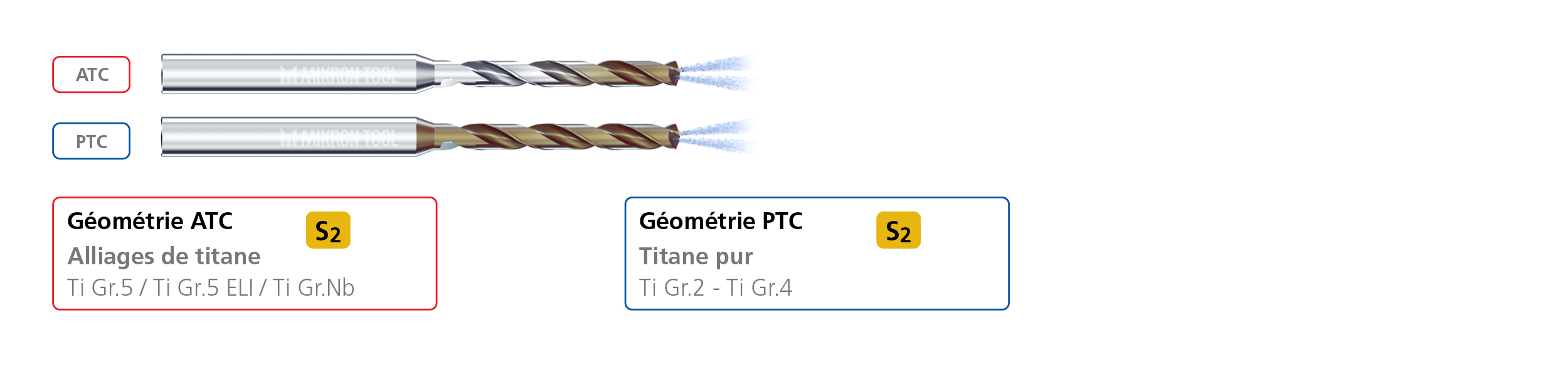

Solution : deux géométries d’arêtes de coupe spécifiques aux matériaux
C'est la seule façon d'obtenir un retrait contrôlé des copeaux, des vitesses de perçage élevées et des processus répétitifs avec une excellente qualité de perçage dans le titane pur et les alliages de titane.
Concept de refroidissement innovant
Le défi : Température excessive et bourrage des copeaux

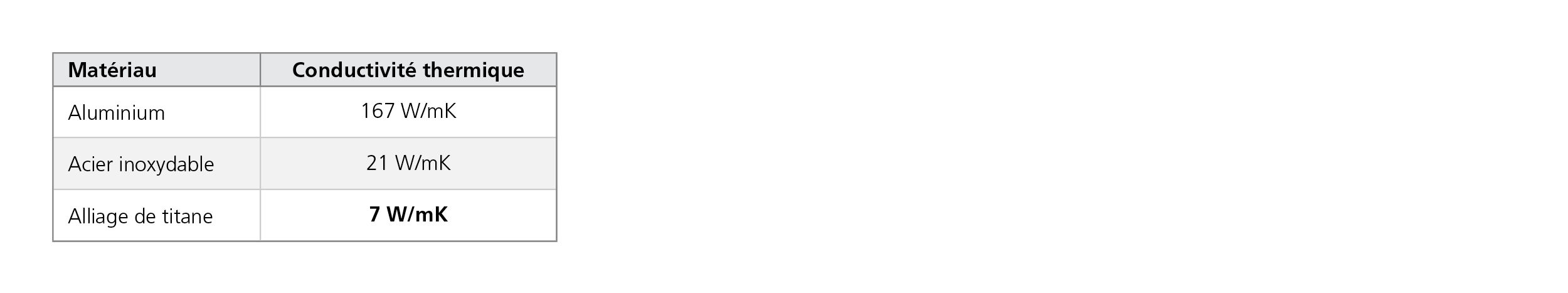

La température excessive appliquée sur les arêtes de coupe peut constituer un défi lors du perçage du titane. Conséquences potentielles : Micro-copeaux et usure de l’arête de coupe. En plus, les copeaux de titane ont tendance à se concentrer dans la pointe du foret, ce qui empêche les copeaux suivants d'être évacués. Il en résulte souvent une cassure incontrôlée du foret.
La solution : Concept de refroidissement innovant

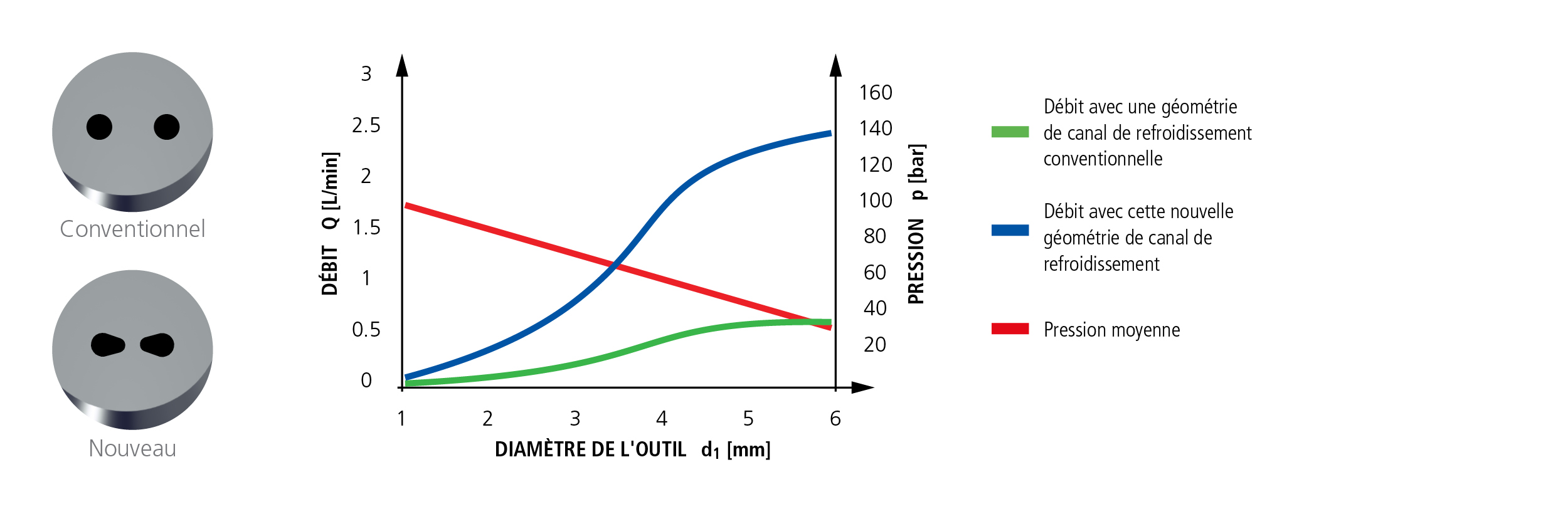

La forme spéciale brevetée des canaux de refroidissement permet de multiplier par 4 la quantité de liquide de refroidissement (par rapport aux canaux de refroidissement traditionnels) à pression égale. En même temps, le jet puissant de liquide de refroidissement chasse les copeaux à travers les goujures et évite un bourrage de copeaux.
Phase de guidage et phase de barrage de copeaux nouvellement conçues
Le défi : Adhérence du matériau
L'adhérence du matériau sur les phases de guidage et secondaires augmente la force de coupe et affecte la qualité des trous.

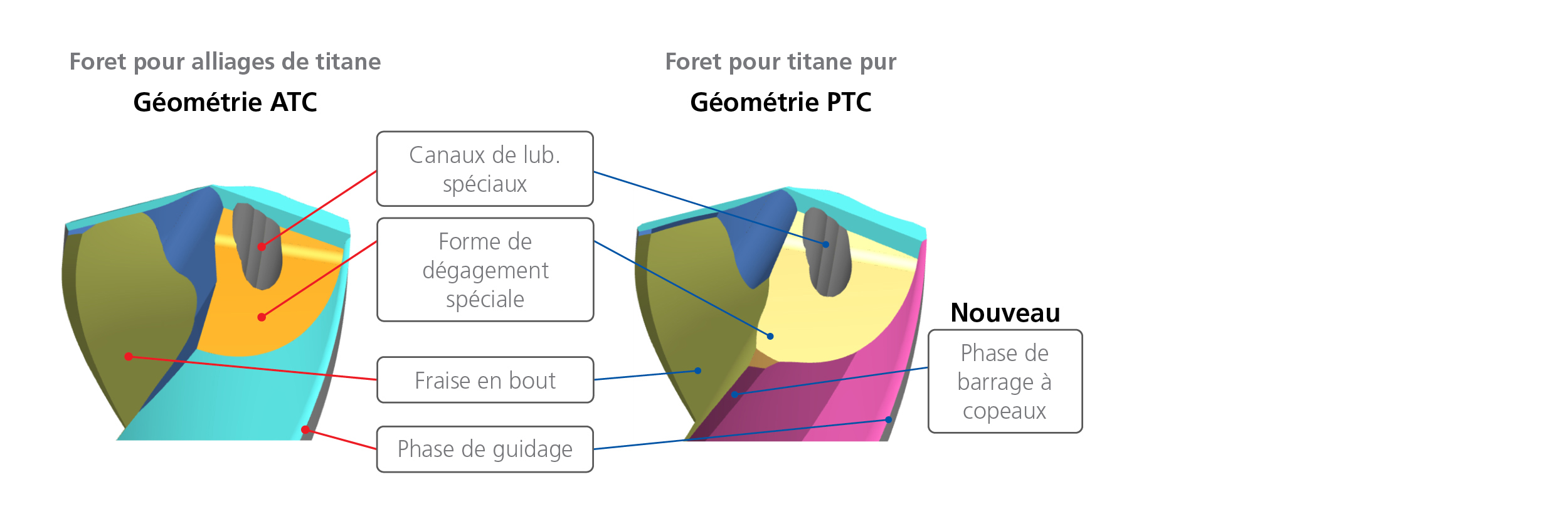

La solution : Phases de guidage et phase de barrage de copeaux nouvellement conçues
Les surfaces particulièrement lisses de la phase de guidage et de la nouvelle phase de barrage de copeaux du foret PTC empêchent le matériau de coller et réduisent ainsi la pression exercée sur l'outil.
Géométrie spéciale d'arête de coupe avec une capacité et une stabilité de coupe optimales

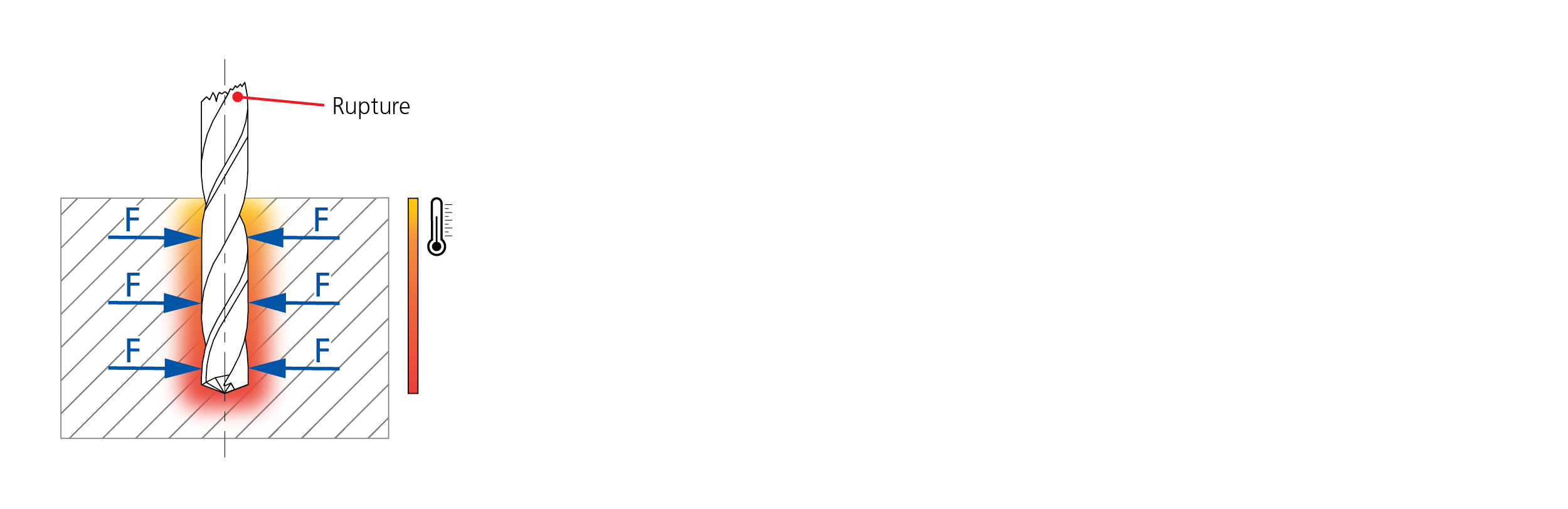

Le défi : Blocage de l'outil lorsque la profondeur de perçage augmente
Au fur et à mesure que la profondeur de perçage augmente, l'extrême viscoplasticité du titane provoque le blocage de l'outil. Cela provoque une casse d'outil.

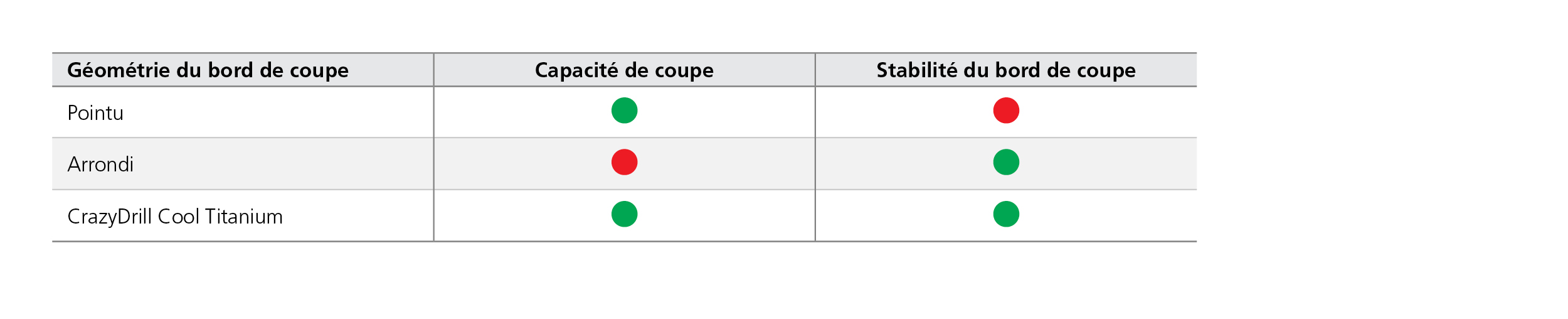

La solution : Géométrie d’arête de coupe unique
La solution consiste à utiliser des arêtes de coupe affûtées qui doivent être stables en même temps. La nouvelle géométrie de coupe spécifique permet de maîtriser cet équilibre. Par conséquent, les pressions et les températures de coupe sont considérablement réduites.
Préparation de perçage parfaite

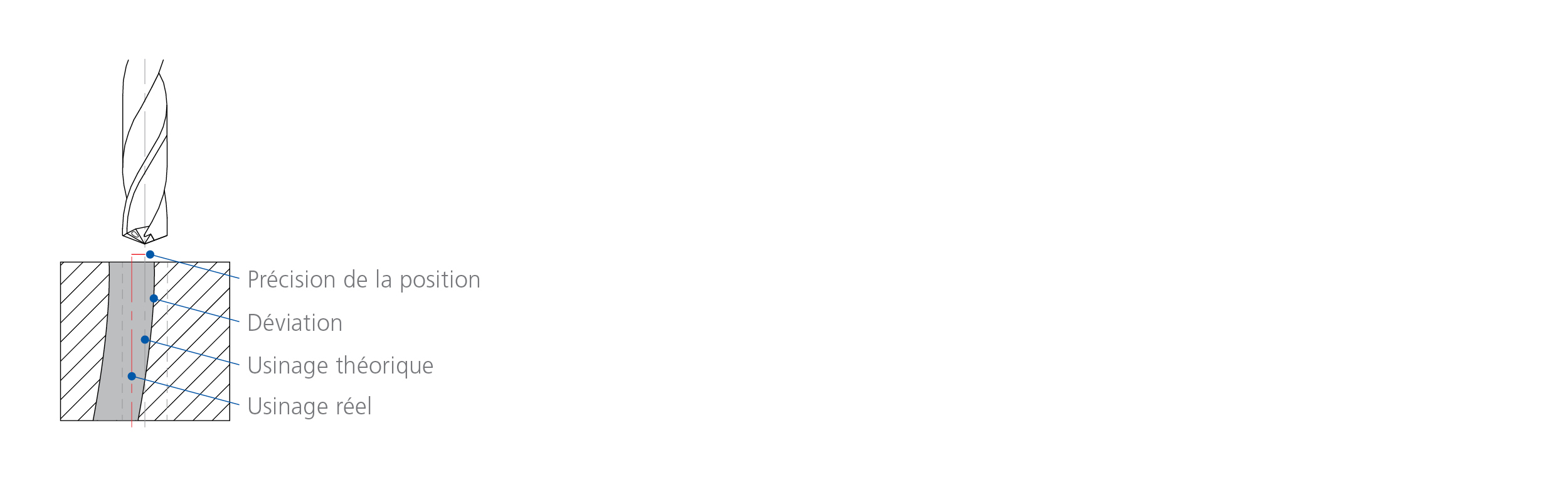

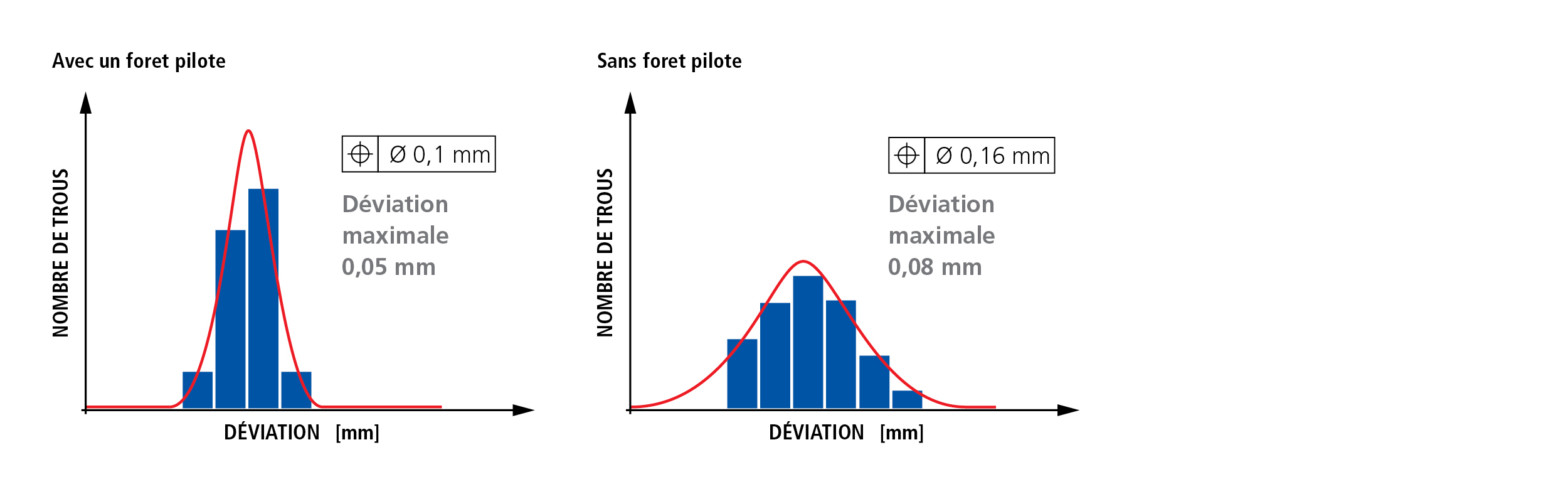

Le défi : Précision de la position
En raison des propriétés viscoplastiques du titane, il est impossible de garantir un point d'entrée précis et un guidage constant de l'outil pendant le perçage.
La solution : Foret pilote spécifique
Nous recommandons d'utiliser le nouveau foret pilote CrazyDrill Coolpilot Titanium ATC (avec chanfrein à 90°) pour obtenir une grande précision de positionnement.
Votre CrazyDrill Cool Titanium personnel
Mikron Tool propose également CrazyDrill Cool Titanium dans des variantes spécifiques au client :
- Foret avec perçage en sens antihoraire.
- Forets dont les diamètres et les longueurs varient par rapport à l’ensemble standard.
Vous désirez plus d’informations sur nos possibilités ? Contactez-nous ici.
