Serrage, lubrification et filtration – pour la fraise CrazyMill Cool P&S

Informations générales

Dans l’industrie on est constamment confronté avec la demande de réduire le temps pour les solutions d’usinage. De même, les exigences relatives à la précision de fabrication et à la fiabilité du processus ne cessent pas d'évoluer. Pour respecter ces exigences, le système « machine-outil - broche - outil - porte-outil » doit être parfaitement ajusté.

Par conséquent, les exigences suivantes s'appliquent :

  • Machine-outil : Niveau de rigidité élevé, isolation antivibratoire des fondations, conception légère des parties mobile, concentricité élevée de la broche, forces de serrage dans la broche de la machine, contrôle numérique intelligent et rapide
  • Porte-outil : Qualité élevée de concentricité et d'équilibre, serrage à friction de l'outil
  • Outil : Concentricité élevée, équilibre de haute qualité (géométrie, conception de la forme du corps), durée de vie élevée (matériau de coupe, géométrie, revêtement)

Dispositifs de serrage

Mandrin par frettage conforme à DIN 69871

Ils permettent d'assurer la concentricité la plus élevée à une liaison sécurisée réalisée par friction et forme une liaison optimale entre les outils et le support.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Shrink-Fit

Caractéristiques :

  • Concentricité : ≤ 0.003 mm (.00012")
  • Vitesse max. : 40'000 tr/min
  • Transmission totalement sécurisée de la force par friction
  • Approprié pour le diamètre arbre à partir de 4 mm (.158") (3 mm (.118") sont conditionnellement possibles)
  • Couple transmissible 2 à 4 fois plus haut, comparativement aux mandrins hydro-expansibles et aux mandrins à pince
  • Durée moyenne du remplacement des outils (système de frettage est nécessaire)
  • Adapté pour solutions d’usinage dans des espaces réduits grâce à une conception compacte et longue

Emploi :

  • Optimal pour l'usinage HSC, particulièrement pour les petits diamètres d’outils
  • Pour le serrage des fraises et des forets avec corps cylindrique

Notre recommandation : Pour un emploi optimal de la fraise plongeante, Mikron Tool recommande un mandrin par frettage selon DIN 69871 ou en alternative un mandrin expansible hydraulique.

Mandrins expansibles hydrauliques

Ils permettent de garantir une concentricité au cours du perçage.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-Hydraulic

Caractéristiques :

  • Concentricité : 0.003 mm (.00012") (point de mesure à 2.5 x D)
  • Vitesse max. : 50'000 tr/min / classe d’équilibration (G 2.5 / 25000 1/min)
  • Serrage centré exact
  • Couple de transmission élevé
  • Aucun entretien (système fermé)
  • Aucune usure dans le diamètre de serrage
  • Durée de vie (jusqu'à 4 fois) de l'outil
  • Forces de serrage ajustables
  • Remplacement rapide des outils (sans dispositifs supplémentaires)

Emploi :

  • Serrage hautement précis des outils avec corps cylindrique
  • Porte outil universel pour fraisage, (opérations d’ébaucher e finition) et perçage
  • Avantageux lors de l'usinage HSC (fraisage) grâce aux propriétés d'absorption de chocs

Mandrin à pince (mandrin à pince ER) conforme à DIN 6499-A

Il peut garantir une concentricité élevée.

MikronTool-products-Additional-Tech-Specs-Tool-Holders-ER-Collect

Caractéristiques :

  • Concentricité : 0.003 mm (.00012") possible
  • Vitesse max. : 40'000 tr/min
  • Durée moyenne du remplacement des outils (une clé dynamométrique est nécessaire)

Emploi :

  • Serrage des outils avec corps cylindrique dans les mandrins à pince conformément à DIN 6499
  • Mandrin universelle pour fraisage (ébaucher et finition) et perçage

Qualité de l'équilibrage

En cas d’usinage à grande vitesse, la qualité de l'équilibrage des mandrins est tant plus importante tant que le nombre de tr/min est plus élevé. La meilleure qualité de l'équilibrage permet non seulement de réduire les vibrations de l'outil donc on aura une augmentation de sa durée de vie et une qualité de surface accrue, mais aussi et surtout assure la protection des roulements de la broche.

Machines

CrazyMill Cool peut être utilisé sur des fraiseuses, des centres d’usinage (p. ex. machine à commande numérique 5 axes) ou des machines transfert.

  • Vitesse minimale 10'000 tr/min (diamètre fraise > 3 mm (.118"))
  • Vitesse minimale 20'000 tr/min (diamètre fraise < 3 mm (.118"))
  • Concentricité minimale de la broche 5 µm (.00019")

Choix de l'outil pour rainures de clavettes - mm

Téléchargez ici la table pour sélectionner l'outil juste pour une rainure à clavette parfaite

Lubrification / filtre /
pression de réfrigérant

Pour un résultat optimal, Mikron Tool recommande d’utiliser de l’huile de coupe comme réfrigérant. En alternative, on peut aussi utiliser une émulsion de 8% ou plus avec des additifs EP (Extreme-Pressure-Additives).

Filtre : les grands canaux de refroidissement permettent d’utiliser un filtre standard. Qualité du filtre ≤ 0.050 mm (.0020“)

Pression du réfrigérant : la fraise en carbure monobloc CrazyMill Cool P&S cylindrique / torique, à refroidissement interne par la queue, a besoin d’une pression de réfrigérant d’au moins 15 bar (218 psi) pour garantir un processus de fraisage fiable.

Une pression élevée est généralement meilleure pour l’action de refroidissement et de rinçage.

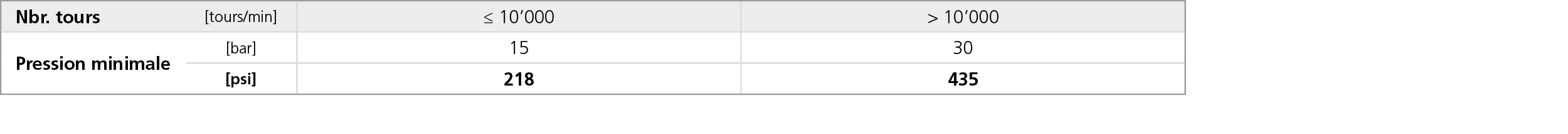

Tableau de pression :

Lubrifiant : huile de coupe, classe de viscosité 15

MikronTool-Products-CrazyMill-Ball-Additional-Tech-Specs-Pressure-FR

Les fraises possèdent un nombre différent de canaux de refroidissement selon le diamètre de la queue :

  • fraise      avec queue de 12 mm (.472”) : 5 canaux de refroidissement
  • fraise      avec queue de 10 mm (.394”) : 5 canaux de refroidissement
  • fraise      avec queue de   8 mm (.315”) : 4 canaux de refroidissement
  • fraise      avec queue de   6 mm (.236”) : 4 canaux de refroidissement
  • fraise      avec queue de   4 mm (.158”) : 3 ou 4 canaux de refroidissement

Serrage de la pièce

Le serrage de la pièce est extrêmement important lors du fraisage, en raison de l’apparition de forces radiales et axiales. Les vibrations exercées sur la pièce influent non seulement sur la qualité de surface et la précision de la pièce, mais aussi sur la durée de vie de l’outil à fraiser. On recommande donc un serrage de la pièce le plus stable possible et exempt de vibrations.
