Nouveau concept pour l’usinage
des formes „Torx®

Nouveau concept pour l’usinage des formes „Torx®



Un foret, une fraise et une stratégie parfaite ainsi que des paramètres appropriés : le résultat est une nette augmentation de l’efficacité dans l‘usinage des vis médicales en titane ou en acier inoxydable.

Le carbure sélectionné, le revêtement et surtout les deux géométries différentes pour le titane et pour l’inox supportent des vitesses de coupes élevées, la parfaite conformité du profil et un résultat pratiquement sans bavures.

CrazyDrill Hexalobe est disponible en deux géométries de coupe différentes (pour le titane et les aciers inoxydables), pour des profils de T4 à T30 (diamètre foret de 0.90 à 3.80 mm, [.035“ - .150“]) ou sur demande dans d’autres dimensions.

CrazyMill Hexalobe est disponible en deux géométries de coupe (pour le titane et les aciers inoxydables) ; pour des profils de T4 à T30 (diamètre fraise de 0.20 à 1.00 mm, [.008“ - .039“]) ; avec deux longueurs utiles : version courte 3.5 x d, version longue 5 x d ; avec 3 ou 4 dents selon le diamètre.

Le processus d‘usinage avec CrazyDrill Hexalobe et CrazyMill Hexalobe

Le succès dans l’usinage ne dépend pas seulement des outils, mais aussi d’une stratégie adaptée avec des paramètres optimaux. Mikron Tool recommande soit une interpolation hélicoïdale (sur trois axes) ou un fraisage latéral (sur deux axes). Chacun des procédés a ses avantages et ses inconvénients, qui peuvent varier selon la machine utilisée. Le meilleur conseil est celui de déterminer la solution appropriée à l’aide de tests.

  • Avantages/inconvénients interpolation hélicoïdale : la charge latérale est minime (Fx), parce qu’en même temps agit une force verticale (Fz). Cependant, il faut compter avec une charge plus élevée sur les angles de coupe, c’est pourquoi ces derniers ont été renforcés géométriquement.
    → Procédé généralement plus fluide et plus rapide.
  • Avantages/inconvénients fraisage latéral (contournage) : la profondeur maximale est atteinte en différentes étapes, parce que à chaque passage on ne travaille que sur deux axes. L’avance radiale reste invariée pendant tout le processus mais dans ce cas-ci, la charge radiale de la fraise est plus grande.

Pour les vis en titane, il est possible d’utiliser l’interpolation hélicoïdale (pas maximal 0.8 x d) ou le fraisage latéral (avance axiale maximale 0.5 x d) pour un fraisage chronophage.
Pour l’usinage des aciers inoxydables cependant, on recommande uniquement le fraisage latéral.

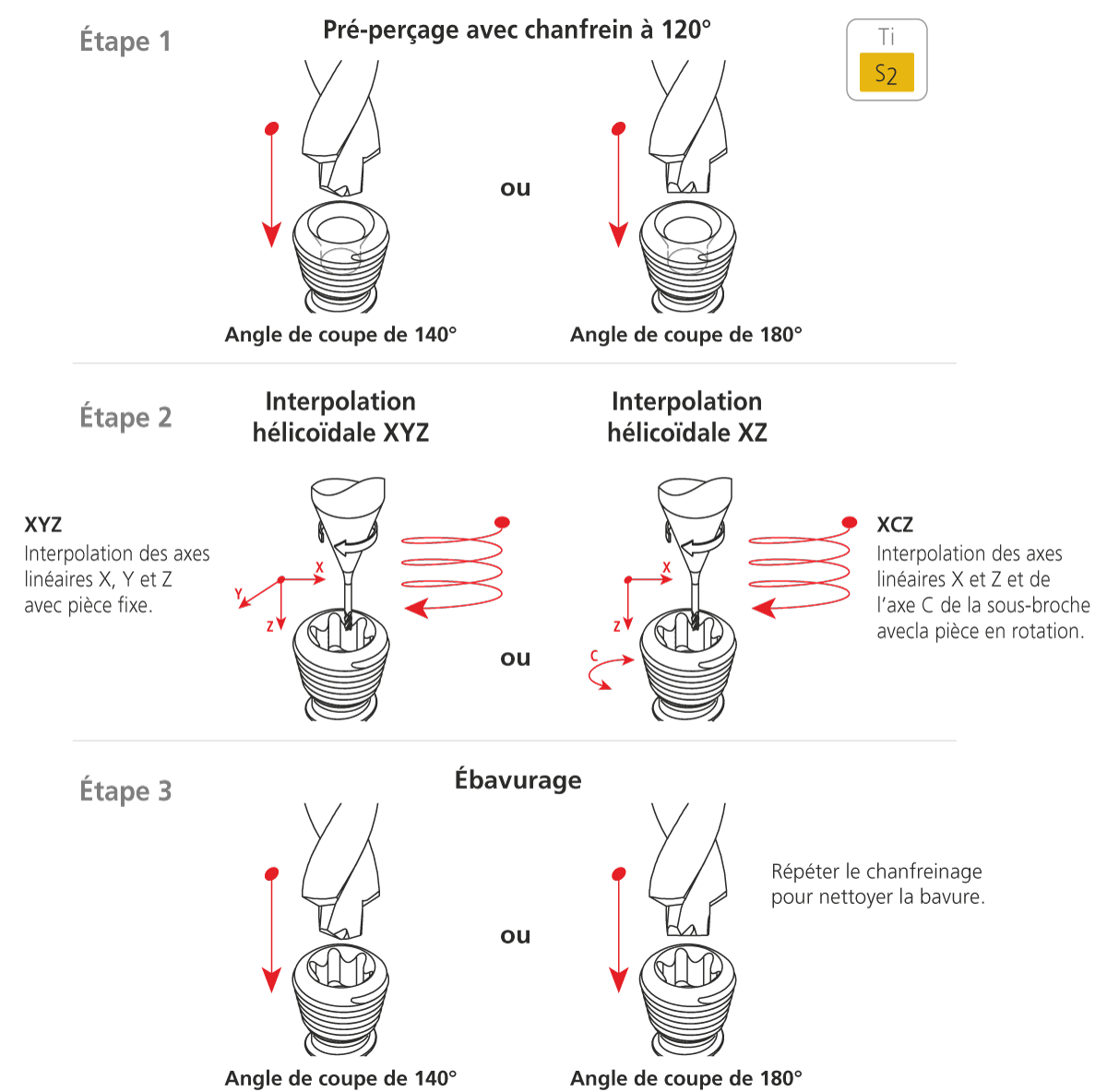

Usinage du titane avec interpolation hélicoïdale

MikronTool-Products-Process-Hexalobe-Helical-interpolation_FRA

Remarque : L’interpolation hélicoïdale est généralement le processus idéal pour le titane, parce qu’il permet un gain de temps jusqu’à 20% par rapport au fraisage latéral.

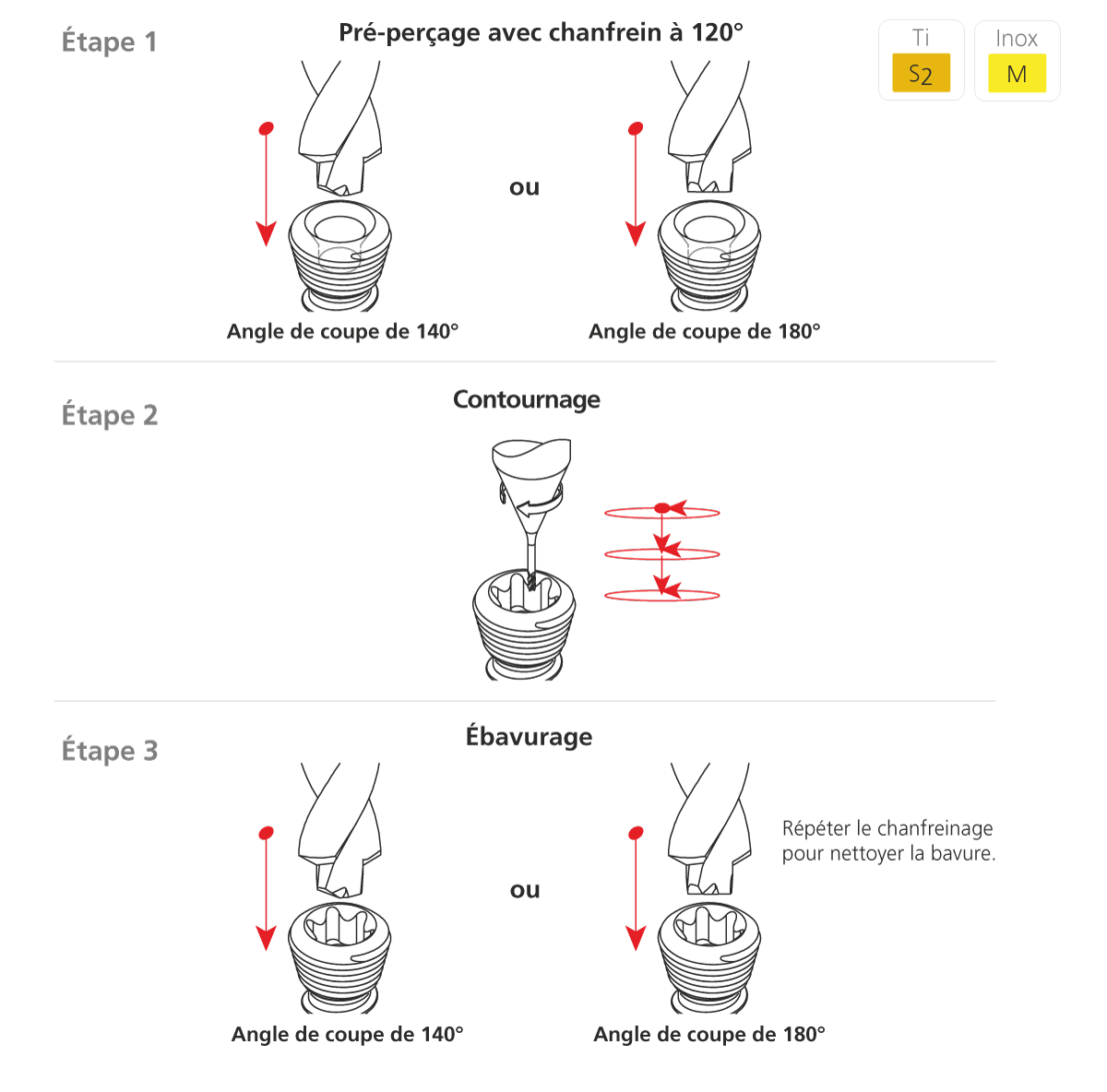

Usinage du titane ou de l’inox avec fraisage latéral

MikronTool-Products-Process-Hexalobe-Side-milling_FRA

Testé et approuvé

Mikron Tool a déterminé les paramètres de coupe idéals (pré-perçage et vitesse de fraisage par rapport à la durée de vie et la sécurité de processus) pour l’utilisation de CrazyDrill & CrazyMill Hexalobe. Ils sont énumérés dans les tableaux de données de coupe en fonction du diamètre de foret / fraise, le mode d’usinage ainsi que du matériau à usiner. Les données de coupe testées et univoques, comme la vitesse de coupe vc, L’avance par dent fz et la profondeur ap respectivement la largeur de coupe ae, procurent à l’opérateur la base nécessaire pour un usinage rapide et sûr. Néanmoins, l’opérateur est tenu à trouver „son“ équilibre entre un usinage rapide et une durée de vie longue des outils. À cela s’ajoute le respect de la conformité du profil sur toute la durée de la production, ce qui à son tour influence considérablement les paramètres de coupe.

La présentation des tableaux de données par groupe ou type de matériaux, par degré de dureté ou résistance à la traction, par numéro de matériau et par type DIN ou ISAI/ASTM/UNS permet une attribution rapide du matériau à usiner.

Emballage

Un emballage résistant aux chocs et pratique pour l'utilisation est absolument nécessaire pour CrazyDrill & CrazyMill Hexalobe. Mikron Tool propose tous les outils de la famille Hexalobe dans des emballages individuels de valeur.

Indications et autres questions

Vous trouvez les indications pour les dispositifs de serrage, refroidissement et lubrification sous la rubrique "information supplémentaire".

Mikron Tool dispose d'une équipe internationale de spécialistes en matière de technologie de coupe qui sont à votre disposition pour vos questions (au sujet des machines, des dispositifs de serrage, du refroidissement, des processus…).

Utilisez ce lien pour prendre contact avec nous.
